Bonjour
Dans les parties communes il y a un disjoncteur noir ancien sous linky qui ne se remet pas dans la bonne position. Les disjoncteurs généraux et secondaires sont en position ON. Je les ai baissé tous, le disjoncteur edf ne veut pas rester en position on. Quelqu’un a une idée du problème ? Merci d’avance

Bonsoir,

Nous sommes en pleine finition de travaux, Enedis va venir posé le nouveau panneau de contrôle (compteur disjoncteur) à coté de la porte d’entrée se situant dans le salon.

Nous avons installé le tableau électrique et le coffret de communication sur une GTL dans le cellier a 8m du panneau de contrôle. (au début le panneau devait y être aussi mais changement d’Enedis par rapport a leur arrivée, il change leur câble et boite à fusible dans notre maison au dessus de la porte), donc refus de traverser le salon.

Le Consuel doit venir fin du mois, est ce dérangeant que le tableau ne soit pas proche du panneau de contrôle?

Cordialement et merci pour votre réponse

Bonsoir,

Nous sommes en pleine finition de travaux, Enedis va venir posé le nouveau panneau de contrôle (compteur disjoncteur) à coté de la porte d’entrée se situant dans le salon.

Nous avons installé le tableau électrique et le coffret de communication sur une GTL dans le cellier a 8m du panneau de contrôle. (au début le panneau devait y être aussi mais changement d’Enedis par rapport a leur arrivée, il change leur câble et boite à fusible dans notre maison au dessus de la porte), donc refus de traverser le salon.

Le Consuel doit venir fin du mois, est ce dérangeant que le tableau ne soit pas proche du panneau de contrôle?

Cordialement et merci pour votre réponse

Bonjour, petite question.

Je suis en pleine rénovation électrique totale.
Enedis installe le panneau de contrôle avec compteur et disjoncteur (a l’intérieur) a côté de la porte l’entrée se situant dans la salon de la maison pour avoir juste a percer le mur.

Mais nous avons demandé à notre électricien d’installé le tableau dans le cellier a 10m de celui-ci avec câble 2x16mm (passage par la cave 5m ( protégé avec gaine et tube IRL ) et après dans la dalle béton.

Est ce correct ou avons nous fait une erreur en demandant cela.

Je ne voulais pas avoir tout ce bloc a côté de ma porte, mon entrée salon étant petit.

Cordialement et merci

Bonjour,
Etant équipé d’un compteur Linky et d’un Disjoncteur d’abonné de 60A/500ma non réglable, si je considère la règle amont dois-je obligatoirement équiper mes disjoncteurs de protection d’un interrupteur différentiel 63A/30ma A/AC ou je peux appliquer la règle aval c’est à dire interrupteurs différentiels de 40A/30ma vu mon abonnement Enedis de 6Kva.
Merci pour vos conseils.

Bonjour,
je suis équipé du compteur Linky et d’un disjoncteur de branchement de 60A/500ma non réglable. Mon abonnement Enedis et de 6Kva .Compte tenu de la règle amont dois-je avoir en tête de chaque rangée un interrupteur différentiel de 63A/30ma ou je peux prendre la règle aval avec des interrupteur différentiel 40a/30ma A/AC étant donné que je ne dépasse pas les 30A en consommation totale?
Merci pour vos conseils

Bonsoir,
J’ai une villa récente et tout est correct pour moi.
J’ai un LINKY et un abonnement de 6 KW ce qui me suffit ayant une clim réversible et divers équipements ménagers électriques.

Mon voisin qui a loué sa villa un peu vite (il est toujours sur le compteur de chantier) a fait une demande de compteur LINKY mais ses locataires vont se retrouver sans électricité durant un certain temps. Il me demande donc de se brancher sur mon disjoncteur de branchement le temps nécessaire à ce changement.
J’avoue que je ne suis pas ravie qu’il vienne manipuler mon disjoncteur.
Qu’en pensez-vous ?
Surtout que sa villa est de 130 m2 environ divisée en 2 logements avec chauffage par radiateurs électriques (6 personnes au total). Je me demande si tout ne va pas disjoncter sans arrêt. De plus il me semble que c’est interdit.
Merci de me répondre.

bonjour Carminas
excusez moi de mon très grand retard
merci de votre réponse

Bonjour
une question peut être idiote … avec un abonnement de 6KW cela correspond a 30 A et un DB de 15/45 la section des fils pour alimenter les inter différentiels de 40A doit être de 10 carré mais si j’ai le cas d’un inter différentiel de 63A je dois mettre du 16 carré ? même si en amont j’ai du 10 carré ?
merci de votre réponse et du site
Cordialement

bonsoir
suite a une surchauffe du boitier de dérivation enedis a tout changé au niveau du
panneau de controle , ma maison n’est pas aux normes soit avec une ancienne instal éléctrique jusqu’ici tout été ok tout fonctionnait
le changement de panneau a fait un autre ordre sur la répartition éléctrique dans la maison en effet le chauffe eau tous les soirs apporte une coupure totale éléctricité dans la maison , mettant donc sur toute la nuit le figidaire hors froid
privant les habitant de possibilité d’allumer dans sa chambre ou pour aller aux toilettes ( le gag ) soit s’organiser avant le couvre feu du disjoncteur
la coupure va de 22 h38 a 6H38 le risque é tant pour ma mére 90 ans est atteinte de démence , le risque de chute est donc , et si une intervention pompier en urgence est cela sera assez épique donc
enedis étant l’installateur , le compteur ou les éléments de bases comme machine a laver chauffe eau ou chauffage aurait du être vu et donc
un réglage pour éviter ces coupure violentes et brutales dans la maison
auraient pu être vus , perso n’ayant pas la connaissance ni les éléments pour le faire ne souhaitant pas mettre le feu chez ma mére pour lui éviter une coupure de courant générale sur la fin de soirée certes on dort mais les personnes âgées qui sont souvent insommniaque et on des urgences !
le risque est donc majeur a cet effet de chute
aussi si cela disjoncte au d émarrage du chauffe eau , je présume que ce dernier ne chauffe plus l’eau si le frigidaire lui est hors froid !
je vous remercie de vos informations a ce sujet lequel doit être récurrent
de plus la maison est a ma maman avec laquelle je vis depuis 4 ans pour éviter qu’elle ne soit seule a son domicile , par conséquent l’électricité a refaire étant
assez cher sur une maison de Deux étages je ne sais si des aides financière par les département région commune sont possible permettant a tous de remettre aux normes les anciennes habitation d’après la guerre ce qui notre cas
dans cette attente de vous lire avec tous mes remerciements

Bonjour,
Je suis récemment devenu propriétaire d’un appartement il y a manifestement quelques soucis sur le disjoncteur abonné.
Le compteur linky est posé à l’intérieur de l’appartement, sur une platine en bois. Le disjoncteur abonné est posé sur une deuxième platine en bois juste à côté du compteur Linky. Le linky est raccordé aux bornes supérieures du disjoncteurs, puis deux autres fils partent également de ces bornes supérieures pour rejoindre le tableau électrique. Aucun fil ne part des bornes inférieures, le disjoncteur n’est donc pas opérationnel/ne sert à rien. Le disjoncteur est bien plombé « au milieu » mais le boitier permettant d’accéder aux bornes supérieures n’est pas plombé.
Dois-je avertir ERDF ? Risquent ils de me facturer une intervention ?
Je précise que le système électrique est fonctionnel, et que je ne sais pas qui/pourquoi le disjoncteur est raccordé de cette manière (je ne sais même pas s’il fonctionne).
Par ailleurs, puis-je demander à ERDF de mettre le Linky et le disjoncteur aux normes en remplaçant les platines en bois par une/des platines en plastiques ?
Merci d’avance

bonjour
Est ce normal que le cable électrique entre le compteur Enédis et le disjoncteur abonnné soit
de taille 6 mm2. (longueur 1m500)
ce disjoncteur est prévu prévu pour 15A/ 30A / 45A
je ne peux pas passer en 45A car il faut au minimum du cable de 10 mm2
Enédis a t il le droit de sous dimensionner le cable en 6 mm2 alors que le disjoncteur est prévu
pour etre réglé aussi en 45A. La norme NF C 15-100 de branchement est elle respectée sachant
que le disjoncteur est prévu pour 45A. Enédis veut me faire payer le changement de cable.
D’apres un électricien ,Enédis a mis du 6mm2 car la gaine a un coude trop serré pour passer du 10 mm2
quel est votre avis sur ce problème
Merci d’avance

Bonjour, tout d’abord bravo pour vos articles d’une très grande qualité.
Je voulais savoir si la pose d’une platine était recommandée ou obligatoire.
Dans mon compte il s’agirait de remplacer un vieux compteur triphasé ainsi que le DB tous deux installés sur un coffrage en CP fixé au mur.
Encore braco 🙂

Bonsoir, votre blog est très intéressant, je suis en train de rénover ma maison, on change tout les câbles, prises etc.. Et aussi bien sûr le tableau, pour un 4 rangées, j’ai un linky et le db à l entrée de la maison, l ancien tableau (si on peut appeler ça ainsi et situé dans mon couloir, à environ 3 ou 4m du linky et du db, est-ce que je peux placer mon nouveau tableau dans ce couloir ? et avec quel diamètre de fils ? sachant que mon abonnement est en 30a 6kv et que je le ferai sûrement mettre en 9kv, et j ai privilégié des différentiel en 63a pour toutes les rangées du tableau, merci d avance (actuellement en triphasé mais enedis viendra le passé en monophasé dès que l installation sera fini)

Bonjour,
Mon disjoncteur est un Legrand Baco 4 010 51 nouvellement installé par ENEDIS. La phase et le neutre de la maison très ancienne sont reliés au bornier gris et bleu, mais je dois les débrancher pour connecter un coffret multiprises de chantier.
Je ne comprends absolument pas comment ces borniers marchent, comment retirer les fils existants pour brancher ceux du coffret de chantier à la place.
D’ailleurs, est-il possible de connecter au disjoncteur les deux circuits, pour bénéficier des plafonniers avec leurs interrupteurs muraux, et de prises sécurisées à partir du coffret de chantier pendant la durée des travaux de rénovation, ou bien est-ce que je dis une grosse hérésie en proposant ce double montage ?

Bonjour,

merci pour ce blog très instructif et détaillé. Pourriez vous m’éclairer sur une de mes interrogations:

Actuellement, je suis équippé en tri-phasé avec un abonnement 12kVA donc 3x4kVA via un compteur linky situé sur le mur exterieur donnant sur le jardin. le DV est quant à lui à l’intérieur de la maison à une distance inférieure à 30m.

J’aimerais passé en monophasé pour ne pas être limité à 4kVA par phase et éviter l’équilibrage des phases que j’ai du refaire suite à la pose du linky car le déclenchement des 2 PACs sur la meme phase déclenchait le DB à l’usage (mais pas avec l’ancien compteur EDF pré-linky). De plus cela me permettrai d’utiliser le CPL sur l’ensemble de la maison.
La limite à 12 kVA en monophasé ne devrait pas me poser de problèmes vu qu’actuellement je n’ai pas de problème avec 3x4kVA. J’obtiendrais meme plus de marge utile sur une seule phase.

Mon installation est elle de type 1 ou de type 2 ?
La passage en monophasé entraine t-il le changement du compteur linky et du DB ?
Qui peut réaliser le changement du DB ? mon fournisseur d’energie ou un électricien ?

Merci d’avance.

Bonjour merci pour ces informations qui m’éclairent sur mon problème. J’ai un abonnement 12kVa règlé à 60A et ça saute depuis que j’ai installé la paC piscine… qui tourne sans cesse et du coup ça saute au général jusqu a 25 fois par jour … ce serait simple d’arrêter la paC piscine car il ne fait pas des températures à se baigner mais j’ai un locataire qui souhaite se baigner … j’ai demandé à mon fournisseur de passer à 15kva en monophasé (je suis en monophasé) et il m’a dit que cela n’était pas possible et nécessaire de passer en triphasé ce que je ne veux pas er votre article indique que l’on
Pourrait rester en mono / 15kVa . Comment faire ? Sinon avez vous une idée du problème et pourquoi cela disjoncte au DB ?
Merci
Répondre

Bonjour, je viens d’acheter une maison des années 1930 avec une véranda dans laquelle est située le boitier gris d’EDF avec le boitier LINKY (installé avant l’acquisition de la maison). Il y a un DB des années 1960 relié au LINKY mais situé à 8m dans la cuisine ou se situe un vieux tableau électrique. Ce DB qui n’a pas de bouton de test, est en outre placé au raz du plafond à plus de 1,80m. L’électricité n’étant pas du tout aux normes et le DB peu accessible, je suis en train de faire refaire l’ensemble électrique dans la maison avec un nouveau tableau électrique situé à 50 cm du boitier EDF avec LINKY, juste derrière le mur. Mon fournisseur me dit que changer et déplacer le DB pour le mettre au même endroit que le nouveau tableau électrique sera à ma charge mais selon ce que j’ai lu en haut de page, j’ai l’impression que cela devrait être à leur charge puisque situé à moins de 30m. Comme il s’agit plutôt d’une mise aux norme que d’une installation, j’ai des doutes. Pouvez-vous SVP m’éclairer d’avantage. Merci pour votre réponse. Cordialement,

Bonjour,
Tout d’abord merci pour la clarté et la qualité des informations sur votre blog. Je me permets de solliciter votre avis car je suis perplexe après avoir contacté Enedis pour déplacer de quelques cm le disjoncteur de branchement (plombé). J’ai une installation de type 1, avec le compteur Linky dans un coffret sur le mur d’enceinte de propriété (accessible sur rue/règlement lotissement années 80) et un disjoncteur de branchement dans le garage accessible par l’intérieur de la maison, sur un mur béton, fixé sur un coffret bois de dimensions L25xH30 cm. Entre ce coffret et le mur extérieur j’ai 6cm alors que j’ai besoin de 9cm pour le remplacement de la porte de garage (nouveau modèle avec isolation). J’ai donc demandé à Enedis de déplacer le disjoncteur de quelques centimètres sur le même mur. J’ai fourni une demande en bonne et due forme avec photos, repère etc, et après diverses palabres par téléphone, j’ai reçu 2 devis du même montant forfaitaire, pour 2 alternatives dans lesquelles Enedis m’impose de changer le disjoncteur (ok, nouvelles normes)mais aussi de le rapprocher du compteur, soit: a)le déplacer à l’extérieur de la maison, derrière le coffrage du Linky, ce qui nécessite d’arracher une haie et de réaliser un coffrage et un percement du mur d’enceinte sur rue; soit b) déplacer le Linky à l’intérieur de la maison, avec au préalable creusement d’une tranchée dans mes plates-bandes et ma terrasse extérieure, passage d’un fourreau, placage du mur intérieur 2xBA13 ou 1xBA25. J’ai beau chercher, je ne trouve pas la norme qui m’impose d’avoir le disjoncteur et le Linky ensemble..Outre le surcoût, il est très difficile de trouver une entreprise générale ou des artisans pour réaliser les travaux demandés, ça n’intéresse personne. Par ailleurs mon disjoncteur est aux normes de la construction (1985) et à ma connaissance la loi n’impose pas la modernisation de l’installation. Auriez-vous un conseil ou un argument à me suggérer pour contrer ce qu’ils veulent m’imposer? Et si un autre contributeur a déjà eu le cas, qu’il n’hésite pas à partager !
Merci d’avance 🙂
Cordialement,

Bonjour
J’ai un problème depuis quelque temps de déclenchement du disjoncteur d’abonné des que je mets le four et le sèche-linge ou deux appareils qui développe des watts.
J’ai pourtant un abonnement à 9kva et mon calibre est à 45A.
Il y a peu de temps j’ai refait mon tableau et j’en ai profité pour changer les câbles entre le DB et le tableau. Je me demande si le
probleme ne vient pas de là car mes nouveaux câbles sont plus gros que les câbles que arrivent du compteur.
Merci pour votre aide

Bonjour,
J’ai fait installé pour ma construction d’habitation un coffret abonné de type 2 donc en limite de propriété. Je vais installé mon DB en 60A à coter de mon tableau dans mon sous-sol. Mon DB est relié a mon coffret avec du 2G 16mm2 normé u1000 r2v. Ma question est la suivante, quelle section minimum je peux mettre pour le relié ensuite à mon tableau?
Merci à tous.

Bonjour,
J’aurais svp une question sur le disjoncteur d’abonné et plus particulièrement sur le réglage de l’ampérage maximal en configuration triphasé. Si vous le voulez bien je pose d’abord la question et vous explique ensuite pourquoi.

Question : en triphasé, le disjoncteur tétrapolaire disjoncte-t-il (CAS 1) si l’ampérage maximal est « atteint » au global (somme des courants sur chaque phase) ou (CAS 2) si le courant sur l’une des phases « atteint » 1/3 de l’ampérage maximal ?

Explication : je fais de travaux dans mon logement alimenté en triphasé. D’après Enedis, suite à une précédente intervention, la puissance max sur chaque phase est limitée en-dessous du max généralement permis (limitation technique). De mémoire, il m’a été dit que je ne pourrai pas avoir plus de 9KVA par phase.

J’aimerais souscrire un abonnement à 15KVA, sauf que pour me faciliter la tâche dans l’équilibrage et limiter les « pertes » sur chaque phase ou éviter d’avoir à souscrire une puissance supérieure (piège du triphasé), j’aurais aimé avoir une phase en 9KVA et 2 phases en 3KVA, plutôt que du 5KVA sur chaque phase.

Maintenant, le rapport avec ma question.
CAS 1 : Si le disjoncteur d’abonné tétrapolaire ne « regarde » que la somme du courant de chaque phase, je pourrais en effet tirer 9KVA sur l’une d’elles et 3KVA sur les 2 autres et je n’aurais besoin que d’un seul disjoncteur d’abonné tétrapolaire.

Cas 2 : Si le disjoncteur d’abonné tétrapolaire contrôle individuellement chaque phase pour vérifier que le courant sur chacune ne dépasse pas 1/3 du courant correspondant à la puissance souscrite, alors je pensais à prévoir un tableau avec :
– 3 disjoncteurs d’abonné « simples » réglés sur un courant correspondant à 9, 3 et 3 KVA.
Passons pour le moment le fait qu’Enedis accepte cette configuration ou pas.
Mais 3 disjoncteurs, en cas d’urgence ça fait 3 leviers à actionner, donc pas très « optimal ».
Nécessite d’utiliser avec précaution un bornier pour partager le neutre (merci pour votre article sur la rupture du neutre).

– Du coup je pensais à installer en amont des 3 disjoncteurs « simples », 1 disjoncteur tétrapolaire réglé sur un courant max correspondant à 27KVA (pour avoir 9KVA dispo sur chaque phase et en particulier sur celle où j’ai besoin de 9KVA).
Lequel disjoncteur serait du coup sélectif (merci pour votre article sur le sujet qui m’a permis de comprendre l’utilité).

Du coup, auriez-vous svp la réponse à ma question ?

Je suis preneur d’info sur la faisabilité notamment si Enedis a déjà accepté ce type de montage ou s’ils ont systématiquement refusé.

De plus, sauriez-vous s’il existe des disjoncteurs d’abonné tétrapolaires avec possibilité de 3 réglages de courant par phase ce qui dans le cas du CAS 2 résoudrait mon problème assez simplement ?

Un immense merci pour le partage et la qualité de vos articles et de vos réponses.
Bonnes fêtes de fin d’année.

Bonjour,
Lors des diagnostic techniques pour la vente d’un appartement (je suis l’acquéreur), plusieurs anomalies sont apparues :

Le dispositif assurant la coupure d’urgence n’est pas situé à l’intérieur du logement ou dans un emplacement accessible directement depuis le logement. Remarques : L’AGCP (Appareil Général de Commande et de Protection) n’est pas placé à l’intérieur de la partie privative du logement ; Faire intervenir un électricien qualifié afin d’installer un AGCP(sectionneur par exemple) à l’intérieur de la partie privative du logement

B1.3 i
Le dispositif assurant la coupure d’urgence est placé dans une armoire, un tableau, un placard ou une gaine dont la porte est fermée à l’aide d’une clé ou d’un outil. Remarques : L’AGCP (Appareil Général de Commande et de Protection) n’est pas accessible sans l’utilisation d’une clé ou d’un outil ; Faire intervenir un électricien qualifié afin de déplacer l’ AGCP ou de le rendre accessible sans outil ou clé

B3.3.6 a2
Au moins un socle de prise de courant comporte une broche de terre non reliée à la terre.
Remarques : Tous les socles de prise avec terre ne sont pas reliés à la terre

B3.3.6 1
Alors que des socles de prise de courant ou des circuits de l’installation ne sont pas reliés à la terre (B.3.3.6 a1), a2 et a3), la mesure compensatoire suivante est correctement mise en œuvre :
– protection du (des) CIRCUIT (s) concerné (s) ou de l’ensemble de l’installation électrique par au moins un dispositif différentiel à haute sensibilité = 30 mA.

Je n’y connais rien en électricité, l’agence et le vendeur m’assurent que cela ne pose aucun problème.
Qu’en pensez-vous? Notamment en matière d’assurance?
Les modification sont-elles onéreuses?
Avec tous mes remerciements pour votre réponse.

Bonjour
Est-il possible selon la norme NFC 15-100, de faire transiter le câble d’alimentation entre le DB et le tableau principal, par une boite de derivation ? en changeant mon tableau electrique principal par un neuf, le métrage de ce câble d’alim était trop court donc (vu le prix du câble) j’ai décidé de mettre une boite de derivation et d’acheter le restant du câble me permettant d’atteindre ensuite le DB.
Merci pour vos réponses.

Bonjour Carminas,

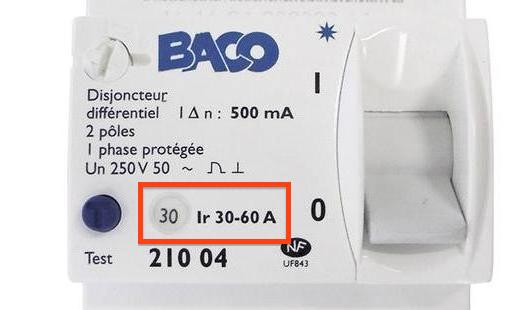

J’ai une question bête !Que veut dire lr sur les db? On lit lr 15-45, et on sait que 15-45 est la plage de réglage, mais je ne trouve pas la définition de lr?
Merci

Merci pour toutes vos explications très claires exposées sur le blog et encore plus dans votre Guide d’électricité que j’ai acheté pour le parcourir plus aisément que les différents blogs.
Mais même après avoir lu l’ensemble, sauf si j’ai « shunté » la bonne info, je ne trouve pas la réponse a la question suivante. Si vous aviez quelques secondes à m’accorder. Ce serait super.
Je suis en train d’installer un nouveau tableau électrique au niveau du RDC.
Le Compteur et son DB sont au SS (accessible depuis le RDC par un escalier intérieur)
Pour des raisons de commodité, je souhaite installer un DB a côté du tableau. (Je sais que la norme ne m’y oblige pas, je suis dans le cadre d’un branchement de type 1 (moins de 30m du compteur)
Le DB de ENEDIS est un DB Non Sélectif.
Quel type de DB dois-je positionner a côté de mon Tableau ? « S » ou « NS »
Si celui d’ENEDIS doit être un « S », n’ayant pas l’intention de les appeler, dois renoncer a poser mon DB de « confort ».
Merci beaucoup.

Gérard

Bonjour,

Super blog 😉 j’ai l’installation suivante
Linky/DB réglé sur 30A (il s’agit d’un 30-60) Du Bornier dans le tableau principal, cela part vers un ID63 type d’un tableau secondaire accolé (bien moins d’un mètre de câble) en fil de 10mm2. Cela pose-t-il problème de sécurité vis à vis du réglage actuel du db ou dois-je impérativement passer les fils en 16mm2 ou alternativement mettre un id40 ?

Bonjour,
Consuel étant passé pour mon installation, sur le rapport il est indiqué ceci :
« AGCP non posé (installation prévu pour DB 15/45 et circuit d’alimentation non posé) inutile de répondre à cette observation »
Tous mes ID étant en 63 type A, pourquoi à t- il indiqué « installation prévu pour DB 15/45 » ?
J’aurais donc voulu savoir si je pouvais souscrire à un abonnement de 12kva (60a mono), puisque j’ai tous mes ID qui sont en « 63 type A » ?

Merci de vos lumières

Bonjour,
Je laisse ce message dans l’espoir d’avoir un renseignement important. J’ai fait refaire mon tableau électrique en appartement qui datait des années 70. Il était situé assez bas sous le disjoncteur général EDF (moins de 50 cm du sol donc plus aux normes) et l’électricien m’a proposé de le déplacer au dessus du disjoncteur général en faisant de l’ancien tableau une sorte de boîte de dérivation et en rallongeant les fils via une goulotte. Je voulais savoir si cette configuration était aux normes, je viens de lire que le disjoncteur général devait être en amont du tableau électrique. Un grand merci par avance pour vos informations.

Bonjour, j’ai un logement qui est alimenté seulement en 6mm2 (le DB est sur 30 A), je voulais passer du 2x10mm2 mais c’est presque impossible vu la situation de la maison, c’était pour savoir si il y avait un risque à laisser ce câble (ça doit faire 30 ans qu’il est là et il n’y a jamais eu de problème)?

Merci et bonne fin de week-end 🙂

Re bonjour Carminas.

Encore merci à vous de prendre le temps de me répondre.

Pour le tableau 2 j’ai posé celui-ci à côté de la chaudière car j’avais lu en me documentant avant d’attaquer la rénovation que les appareillages différentiel devait-être posés au plus prêt de l’appareil à protéger et ça a été ma première modification électrique à l’achat de l’habitation.

La chaudière est dans la remise à une 15 ene de mètre du tableau de réparation qui lui est dans le garage.
Je n’avais donc pas osé poser l’ID dans le futur tableau de répartition
et en vous lisant je me rend compte en plus que j’ai fait une boulette également.
Car j’ai câblé la chaudière directement au cul (en aval) de l’ID sans mettre de disjoncteur associé à l’ID
Grossière erreur 🙁
Je vais corriger cela rapidement en modifiant comme vous le suggérez.

J’ai justement un Disjoncteur Différentiel tetra de 32A que j’ai récupéré d’un ancien tableau de la maison.
Du coup oui comme je n’alimenterai rien d’autre que la chaudière via ce câble de 10 carré je vais faire comme vous le conseillez.
Suppression du tableau 2 (ça m’en fera un en rab ^^)
Mise en place du DD au tableau de répartition qui est maintenant créé
si ça ne pose pas de soucis que le système différentiel soit à 15 mètre de la chaudière ?
(Au passage petite anecdote j’ai un ami qui m’avait conseillé de laissé une boucle de rab en tirant mes câbles, si jamais je voulais ajouter une boîte de dérivation plexo par la suite.
J’ai bien fait de l’écouter car sinon mon câble de 10carré aurait été trop court pour le relié à la chaudière en faisant cette modif. Je pourrai le remercier 🙂 )

Encore merci à vous pour ces précieuses réponses.

Bonjour

Tableau 2
Un disjoncteur tetra 40A coute une vingtaine d’euros en plus qu’un 32A
Si votre chaudière ne tire pas plus de 22kW et que le tableau est dédié à ce seul usage, un disjoncteur 32A sera suffisant.
Après est-ce qu’un tableau est pertinent s’il n’y a que la chaudière raccordée dessus ?
Car là vous auriez :
– au niveau du répartiteur : disjoncteur tetra 32A ou 40A)
– au niveau de la chaudière : ID 30mA 40A tetra + disjoncteur tetra 32A
S’il n’y a pas d’autres circuits au niveau de la chaudière, ne pourriez vous pas mettre au niveau du répartiteur : ID 30mA 40A tetra + disjoncteur tetra 32A
Sinon je ne pense pas que l’option disjoncteur différentiel 30mA 32A tetra soit rentable économique. Mais faire quand même le calcul

Tableau 3 4 5
Effectivement c’est vrai, sauf longueur élevé.
Un interrupteur sectionneur tetra 63A au départ peut quand même être pertinent pour isoler cette partie de l’installation

Bonjour à vous

Merci vraiment beaucoup pour ce super blog.

Ayant acheter une vieille bâtisse j’attaque la rénovation complète électrique sur vos lectures.

J’ai un abonnement 36kvA (tri) DB 60A

Le compteur et Db se situent dans le garage à env 20mètres du tableau d’alimentation dans la maison.

En aval du DB dans ce garage j’ai réalisé un coffret de répartition (Physiquement au dessus du DB) pour connecter les différents tableaux de l’ensemble de l’habitation. (5 tableaux)
J’ai alimenté ce tableau de répartition par l’aval du DB en 4*16 carré.

– Suis-je obligé de mettre des disjoncteurs Tetrapolaire au départ de chaque tableaux (donc dans le coffret de répartition) ?

– Les câbles qui alimentent le tableau Principal de la maison sont en 6 carrés et il m’est impossibles de les remplacer (y a t-il une protection supplémentaire à mettre en place ou le DB est suffisant ?
Exemple DJ32A au départ après le DB ?

Ps : je n’oublierai pas l’interrupteur/sectionneur en tête du tableau maison lors de la rénovation de celui-ci. Merci pour vos articles.

Merci à vous.

Ps la pince à sertir Knipex est top

Bonjour ! Quelles conséquences puis je avoir sur ma consommation électrique ( facture d’électricité) si mon DB a un faible ampérage par rapport
à la puissance du compteur? Ex DB 10 A compteur 15 KVA

Bonjour,
« Depuis quelques temps » (après la pose du linky peut être… ) sur une installation tri 18KVA, le vieux disjoncteur noir AD45 (réglé sur 30A) saute sans raison : en dessous du seuil sur le linky, sans qu’aucun des disjoncteurs 30mA ne disjoncte.
Une demande d’intervention EDF « pour juin 2020 » risque d’être reportée pour cause de confinement.
Il y a une explication, quelque chose à faire / vérifier, en attendant ?
Merci de vos lumières !
JB

Bonjour, un disjoncteur de branchement dans un appartement des années 70 ( ancien modèle EDF en bakélite noire) qui ne comporte pas de bouton test est il toujours réglementaire? Dans la négative peut on demandé à EDF ou ENGIE de le changer?
Daniel ( Paris)

En guise de commentaire, j’ai une question. Je dois faire faire l’installation d’un système solaire dans un immeuble de 8 appartements locatifs qui aura une sortie de 16 à 18 kw. Je voudrais avoir la meilleure conception électrique, en termes de sécurité en général, et en particulier contre les surcharges des locataires qui pourraient endommager panneaux, batteries, onduleurs etcv
Je voudrais un système qui permet de couper le courant dans chaque appartement au besoin, et un compteur de consommation de courant pour chaque appartement.
Bref, je voudrais avoir le plus de contrôle possible tout en ayant un système très fiable.
Ainsi donc, avec ce plan, je pourrai engager un électricien pour l’exécuter.
J’ai eu des devis pour ce travail et chaque devis est différent. Dans un devis, il y aura 8 onduleurs ou inverter , un pour chaque unité, dans un autre, seulement 3 onduleurs plus puissants.
Derniere question: Est ce que un onduler est la même qu’un inverter
Merci,
Victor Laroche
Montréal, Canada

Bonjour,
J’ai mon compteur A la rue dans un coffret et le 500ma dans le garage à 15m, je voudrais ajouter un chalet de jardin a proximité du coffret. Est ce possible de tirer un cable en le Compteur et le chalet pour y ajouter un second 500ma ?
Merci pour cet article tès instructif

Bonjour,
merci pour votre article très bien détaille, seulement j’ai un soucis ce jour, mon DB saute tout seul depuis 2 jours, (elec refaite il y a 2 ans). Est ce que le fait que ce soit le DB qui saute tout seul et aléatoirement (même si mes 2 inter diff 30ma sont étaint le DB saute) veut qu’il faille le changer ? ou cela peut venir d’un défaut de l’installation ?
merci de votre aide

Bonsoir
J’ai mon poste de livraison qui se situe à environ 50 mètres de mon tableau électrique. Le compteur et le DB sont en bord de propriété.
Le DB disjoncte au moins une fois par jour.
Arrêt complet de mon installation électrique et j’ai quand même des disjonctions intempestives
La section de mon câble est de 10mm2
J’ai fait des mesure d’isolement sur mon tableau électrique tout est ok
Par contre j’ai un doute pour le câble qui est entre le DB et mon installation la mesure d’isolement m’indique entre 2 Mohms et 5 Mohms.
Est ce le DB qui est défectueux?

Est ce valable? Merci d’avance

Merci pour votre réponse rapide,
Donc dans ce cas qu’elle est est la legalitè c15100 ou diagnostic sécurité ? Lui me soutient que le consuel a toujours accepté ses travaux avec un multiple branchement au dB et le plombier(maître d œuvre) me demande un document faisant loi pour l obligér a faire un branchement comme je le demande.
Car si je lui présente une notice de dB je doute du caractère officiel de la chose.
Merci

Bonjour ,
Je vous explique mon problème .je viens de faire installer une pompe à chaleur tri .le plombier a déléguer a un électricien pro le branchement pour être sur que cela sera fait dans le respect de la réglementation.or je m aperçois que le tableau de réparation étant complet l électricien n’a rien trouvé de mieux que de se brancher sur la sortie du disjoncteur et a tirer une ligne directement vers le local ou est installer la pac (a 15 m environ) et ou il a mis un tableau avec disjoncteurs pour protéger cette pac .je lui ai fais remarqué qu’en sortie disjoncteur principal il n avais pas le droit de brancher une deuxième ligne et devait installer un deuxième tableau divisionnaire et repartir de ce tableau vers la pac mais il me dit que il a le droit de le faire.
Questions :
Ma réflexion est elle correcte et si oui ou puis je trouver le document réglementant cette info car je n arrive pas a trouver cette info dans la norme c 15100 pour la lui montrer.
Merci de votre réponse.

Bonjour, dans mon vieux appartement j’ai un compteur en monophasé et un db en triphasé. L’électricien me demande de faire appel à EDF pour mettre un DB monophasé. A y il raison.
Merci

bonjour a vous

jai fais un dimmensionnement electrique d’un batiment dhabitation et je trouve une intensite de 100A en monophase et je suis passe en triphase malgre cela le diemnsionnement avec le logiciel XL PRO donne toujours des incoherance comme quoi le circuit est ous dimensionner. jai choisi un disjounction 30/60A, jai besion d’aide pour regler le probleme merci

Bonjour Guillaume,
J’ai dans mon habitation un DB Merlin-Gérin Multi 9 DB90. Ce disjoncteur n’a pas un simple levier ON/OFF, mais deux boutons, rouge et gris (ainsi qu’un bouton-test blanc). Je ne comprends à quoi servent ces boutons ; j’ai fait une recherche internet, mais sans succès. Pourriez-vous svp me le préciser ? Quel bouton actionner pour couper ou remettre le courant ? Quant au bouton-test, dans quelles circonstances doit-il être utilisé ?

Bonjour,
Je tiens à vous remercier pour votre aide qui m’est precieuse.
J’ai probleme à mon logement qui est composé de : Sous Sol, Rez de Chaussée et Etage avec un seul Disjoncteur de Branchement au Sous Sol et Tableaux avec des fusibles à chaque niveau.
Lorsque j’utilise surtout le Four Electrique et le Micro-Onde, je note le déclanchement du Disjonceur de Branchement. Que dois je faire?
N.B : DDP = 220 Volts.
Disjoncteur de Branchement = 5 – 15 Amperes.

Merci.

mise en place « compteur Linky ».
j’ai constaté que que lors du remplacement du compteur « EDF » par un « linky », l’entreprise avait modifié sans m’avertir le calibrage du DB de 45A à 60A
sur un site de radio electricité une personne a eu une augmentation de 15A à 30A .aprés demande auprés du personnel de l’entreprise l’augmentation du calibre du « DB » evite d’avoir des disjonctions aléatoires du « linky « .

Est ce normal cette augmentation apparement pour palier aux dyfonctionnements du « Linky?
l’installation électrique est elle toujours conforme , cable d’alimentation avant « DB » et apres « DB »
cordialement,
joel

Bonjour
Enedis vient de me changer mon disjoncteur et le technicien m’indique qu’il faut rajouter des cosses. Est-ce vraiment indispensable
Merci pour votre aide

Bonjour Guillaume,

De formation électrotechnique, je tiens à vous féliciter sur le travail que vous faites sur votre blog. Le temps que vous passez à expliquer simplement l’électricité. Sans jamais rentrer dans des détails techniques qui ne servent pas à Mr tout le monde.

Aujourd’hui Je me tourne vers vous afin d’avoir des infos. Je vous explique assez rapidement. Je souhaite remettre à neuf mon tableau électrique. Le tableau actuel est situé en dessus sur disjoncteur abonné ENEDIS. Le nouveau tableau sera plus grand. Il faut simplement descendre la platine de montage du disjoncteur abonné de 30cm. Actuellement celui-ci est à 120cm sous les bornes de raccordement, la NFC15-100 autorise une pose du disjoncteur abonné à 90cm du sol mini. Le raccordement est de type 1 (coffret en bordure de propriété) et disjoncteur dans l’habitation et 10-15m entre les 2.

Je sollicite ENEDIS pour demander un devis… Bilan: Il faut passer en raccordement type 2 donc avec un nouveau coffret pour le disjoncteur ENEDIS adossé à l’ancien avec tous les artifices de montage. Parce que visiblement il ya a une évolution des normes… Bizarre sur le site ENEDIS on parle toujours et encore de raccordement type 1 et 2.
Du je suis un peu dans l’incompréhension…
Ma question est la suivante; Je souhaite faire descendre le disjoncteur abonnée. Je souhaite conservé mon raccordement type 1. Qu’est ce qui peut justifier un changement du type de raccordement par ENEDIS hormis une évolution de la norme… la quel on sait pas…? Parce que la facture définitive risque d’être salée.

Merci pour le temps accordée à la lecture de mon courrier.

Cordialement.

Bonjour et merci pour votre site,

J’ai achete un appartement en Aout dernier qui date des annees 30. Comme convenu lors de notre achat, des travaux de mise en conformite electrique (notamment la colonne montante) ont commence a partir de septembre.
La distribution de notre appartement est differente de ce qu’elle etait a l’origine. En effet, l’ancien proprietaire a inverse cuisine et salle de bain. Lors des travaux d’inversion de la salle de bain-cuisine qui datent d’une dizaine d’annee, le DB (qui etait anciennement dans la cuisine, devenu sdb) fut deplace dans un placard qui fut installe comme dressing.

Les travaux actuels sont en cours de finition et un technicien d’Enedis est venu ce matin pour verifier que tout est bien en place et ainsi mettre le scelle.
Sauf que cela n’a pas ete possible sous pretexte que mon DB est dans un placard a vetement. Je comprends tres bien que cela puisse poser probleme mais a l’achat, je l’ignorais totalement (et cela dit en passant, n’a pas ete un probleme pour la vente).

Le technicien est donc venu, a fait les verifications necessaires et m’a confirme que tout etait ok mais qu’il ne pouvait mettre en place le scelle. Je lui ai demande si c’etait un probleme pour la suite (notamment pour la revente ou l’assurance en cas de sinistre) et il m’a certifie que non, sinon, je le cite « vous n’auriez pas le courant chez vous si cela etait dangereux « .
Il m’a aussi informe que je n’etais pas la seule dans ce cas et qu il y avait meme certains qui avaient leurs compteurs dans leur salle de bain ou toilettes et que pour eux, ils leur avaient demande de mettre en conformite sous 1 mois. Mais cela n’est pas necessaire pour nous.

Je me demande donc si, selon vous, j’encours un probleme a ne pas avoir de scelle sur mon DB, malgre les denegations du technicien Enedis ? Et si oui, lesquels? Que me conseillerez vous de faire?

Je vous remercie d’avoir pris le temps de me lire,

Cordialement

Bonsoir et merci pour la rapidité de votre retour. Je vais demander l’intervention d’un professionnel.

Cordialement

Bonsoir,
Je suis locataire d’un appartement qui rencontre quelques coupures électriques en cas d’orage.
Mon propriétaire a envoyé son « électricien » (homme à tout faire en réalité). Après observation de son travail, peut-on relier chaque rangée du tableau au disjoncteur de branchement (500 mA) en l’absence de bornier et est-ce normal que les peignes ne soient pas coupés au dernier disjoncteur bi-polaire sur chaque rangée…?

Merci pour ce

Bonjour,

J’apprécie votre blog et les informations que j’y trouve. j’aimerai avoir votre avis sur une question.

Je suis en litige avec ENEDIS par rapport à un devis pour un déplacement du disjoncteur d’abonné. Il me propose de refaire ma dérivation individuelle, soit compteur et panneau de comptage puis pose disjoncteur d’abonné le tout branché en 35 mm², ce que je trouve hallucinant étant donné que rien n’impose ce dimensionnement de câble dans la NFC 14-100 si ce n’est la distance entre le point de livraison et le disjoncteur. Est-ce la démarche habituelle ou je suis tombé sur un ingénieur zélé ?

Je suis perplexe car j’ai déjà posé une gaine sous ma dalle de béton fraichement coulée pour recevoir du 16 mm² comme l’ancien câble, et je trouve la facture de 807 euros cher payé pour les travaux à réaliser, surtout que j’ai juste besoin d’un nouveau disjoncteur. Quelqu’un aurait-il déjà vécu cette situation ? Merci d’avance.

Bonjour

1/ Non ce n’est pas à leur charge.
Vous auriez pu leur demander une modification de branchement, mais cela aurait surement été cher et de toute façon à vos frais.
Par contre vous devrez ajouter un dispositif de coupure générale dans le logement.

2/ C’est toujours risqué de percer un mur dans ce contexte
Essayez de voir ou passent les arrivées électriques actuelles.
Percez avec de l’outillage à main et pas électrique.
Utilisez si nécessaire un détecteur de métaux

3/ Non comme je vous l’ai dit il faudra faire arriver les fils sur un dispositif de coupure générale :
Par ordre de coût croissant :
– interrupteur sectionneur 63A placé sur un rail DIN en tête du tableau ou sur un petit tableau 2 ou 4 modules.
– disjoncteur de branchement 30/60A non différentiel placé sur une platine en amont du tableau
– disjoncteur de branchement 30/60A 500mA type S (sélectif) placé sur une platine en amont du tableau
Ne pas mettre de disjoncteur de branchement 30/60A 500mA instantané qui n’assurera aucune sélectivité avec vos différentiels 30mA.

Bonjour Guillaume,

merci pour ce Blog que je viens de découvrir et que je dévore déjà dans le but de rénover l’électricité d’un appartement que je viens d’acheter.
Cet appartement était inoccupé depuis de nombreuses années et le compteur ERDF avait été enlevé. Le disjoncteur lui était HS. Ces deux éléments étaient placés à l’extérieur de l’appartement dans les parties communes de la copropriété . Sur le mur qui donne dans mon appartement mais à l’extérieur à côté de la porte d’entrée de l’appartement.
ERDF est venu remettre un compteur la semaine dernière et à du coup changé le disjoncteur HS. L’ensemble de ces éléments ont été replacés à l’extérieur de l’appartement.
Par ailleurs l’ensemble de l’électricité de l’appartement est à refaire car obsolète (, pas de tableau, des tabatières en porcelaine à un endroit improbable, fils en coton, gaine en métal, etc…), de plus nous avons cassé des cloisons.
1ère question : Est-ce que le fait de placer le disjoncteur à l’intérieur de l’appartement tel que vous l’expliquez dans ce cas de figure n’était pas à la charge d’ERDF lors de leur intervention la semaine dernière ? Et si oui, est-ce à votre avis possible de leur demander de venir modifier cela ?
2ème question : Je vais installer le tableau sur le même mur que le compteur mais à l’intérieur de l’appartement. De ce fait le compteur et le disjoncteur (s’il reste dehors) seront quasiment en dos à dos avec le tableau, j’aurais donc un trous à faire dans le mur pour passe mes fils et les brancher au disjoncteur. Pensez-vous que cela soit risqué de percer le mur (risque de tomber sur un fil électrique ou quelque chose de ce genre, ou cette opération vous semble t-elle simple ?
3ème question : Une fois le trous réalisé, il suffit de raccorder mon tableau aux bornes basses du disjoncteur, en ajoutant comme vous l’indiquez un interrupteur sectionneur en entrée de mon tableau, c’est bien cela ?

En fait tout cela me semble relativement accessible comme manœuvre, mais je reste frileuse pour manier l’électricité en direct à partir du disjoncteur. je ne sais pas si cela est raisonnable pour une novice comme moi

Je vous remercie beaucoup par avance pour vos réponses qui j’en suis persuadée seront me rassurer concernant ces futures travaux

Bonjour

L’essentiel est qu’en cas de défaut d’isolement, seul le 30mA du circuit concerné saute et que le dispositif de coupure générale du logement ne saute pas.

Comme déjà dit plus haut : et par ordre de coût croissant :
– interrupteur sectionneur 63A placé sur un rail DIN en tête du tableau ou sur un petit tableau 4 modules.
– disjoncteur de branchement 30/60A non différentiel placé sur une platine en amont du tableau
– disjoncteur de branchement 30/60A 500mA type S (sélectif) placé sur une platine en amont du tableau
Ne pas mettre de disjoncteur de branchement 30/60A 500mA instantané qui n’assurera aucune sélectivité avec vos différentiels 30mA.

bonjour,
j’ai un branchement de type 2, je n’ai pas de disjoncteur a l’intèrieur de la maison.
En limite de propriété j’ai un disjoncteur selectif 30-60A 500 .
Que dois-je installer? un disjoncteur selectif ou instantané ou un interrupteur à coté de mon tableau électrique? merci

Bonsoir

Il n’y a pas de sélectivité à avoir entre les 2 différentiels 500mA.
Ce qu’il faut c’est qu’aucun des deux ne coupe sur un défaut d’isolement et que ce soit systématiquement le 30mA qui coupe en 1er.
Il est donc préférable que le 500mA ne soit pas instantané.

Bonjour,
Suite au message du 15 mars, nous avons donc une installation type 2 avec :
a l’extérieur de la maison un 500mA selectif
A l’intérieur de la maison un 500mA instantané
Ensuite des 30mA
Est-ce OK d’avoir ces 2 500mA en série?
Vous m’aviez indiqué qu’il ne fallait pas de 500 mA instantané à l’intérieur pour qu’il y ait une sélectivité avec les 30mA. je comprend mais dans ce cas il y a aussi un problème de sélectivité entre les deux 500mA. Les personnes d’Enedis m’ont également dit qu’il ne fallait pas mettre de 500 mA dans la maison derrière leur 500mA a eux… je suis un peu perdu a vrai dire. Votre avis?

Bonjour
je désire mettre un parafoudre LEGRAND 03951 sur une installation existante qui est équipée d’un délesteur DELTA DEL M15.
Question; En partant du disjoncteur d’abonné, dois-je mettre en premier le délesteur OU le parafoudre ??
OU l’inverse ??

Bonsoir,
J’ai fait passé un diagnostiqueur qui a trouvé un défaut de courant assigné minimal. J’ai un BACO en 15/45 avec un calibre de 30. Il est inscrit B.4.3 J1. D’après lui il faudrait un courant de 45A car il y a un circuit de 32A. Il y a un linky en bordure de route….je suis paumé. Est ce que quelqu’un peut m’expliquer, svp? Merci

Bonjour
Je suis complètement novice et je fais appel à vos compétences.
Le disjoncteur C10, qui est relié à la pompe du filtre à piscine, saute après quelques secondes de mise en route.
La pompe a été vérifiée et il n’y aurait aucun problème de ce côté.
Quelles peuvent en être les causes ? Le local technique est à proximité de la piscine en sous-sol et par temps de pluie il y a de l’humidité dans ce local.
Est ce que cette humidité peut agir sur un tableau électrique fermé? et comment isoler?
Est ce que le disjoncteur C10 est out? En sachant que la pompe a toujours fonctionné avec la même installation électrique?
Est ce le câble qui relie la pompe au tableau qui aurait pris l’eau ?
Quels tests me conseillez vous en dehors d’appeler un électricien?
Merci d’avance

Bonjour,

Beaucoup d’infos utiles, merci
Je cherche désespérément une réponse sur un cas bien précis, en vain..
J’ai un panneau publicitaire raccordé sur un coffret edf à proximité(de 1 à 20 mètres)
Le câble qui relie le disjoncteur 500mA au panneau peut être un 3g2.5 ou 3g4.
Dans le panneau, il y a un 30mA en tête.
Est il obligatoire ou recommandé de remettre un 30mA dans le coffret EDF?
J’ai beau chercher dans les normes je ne trouve pas ma réponse. Un électricien me dit que pour du 3g2.5 il faut ajouter un 30mA en plus dans le coffret EDF, pour du 3G4 il n’y a pas besoin, et un autre électricien me dit que ce n’est pas nécessaire. Qui croire?
Merci d’avance.

Bonjour Guillaume,
très bon article de vulgarisation sur le DB.

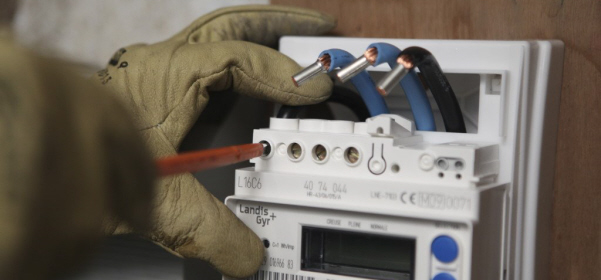

Juste quelques précisions sur les photos, on voit un « CBE Landis/Gyr » qui est légendé « Disjoncteur de branchement », au chapitre « Qui est en charge de la pose du disjoncteur de branchement » avec à gauche phase venant d’EDF en cours de serrage, neutre venant d’EDF non branché et neutre et phase en aval du compteur (et donc en amont du DB) non encore raccordés.
Idem pour la dernière photo dans le chapitre « Les questions récurrentes sur le disjoncteur EDF », on voit un CBE Actaris plombé effectivement en amont du DB, mais très en amont… car sur cette installation, il devrait aussi y avoir un ‘plombage’ EDF sur le cache bornes supérieur du DB de l’installation.
Pour faire constructif, un schéma « Arrivée EDF, Compteur, AGCP, Vers Tableau » serait peut-être utile, avec la « séparation » de la 14 et 15-100 ?

Merci! C’est très clair.
Donc je partirai sur un type 2 avec un dispositif de coupure privatif.
Quel type de dispositif de coupure sera le plus adapté?
Quelle est la distance entre tableau et le WC (c’est la cuvette ou le robinet qui compte? sachant que c’est un WC suspendu)
Merci Bien.

Bonjour Et Merci pour ce blog très bien fait.
J’ai acheté une maison et je vais refaire entièrement l’électricité et ENEDIS passe lundi pour voir comment déplacer le compteur.
je souhaite mettre mon tableau elec dans les WC (assez larges, pas de point d’eau en plus du WC – Le tableau serait sur le mur latéral, le plus loin du WC). Le compteur sera lui en limite de propriété dans un muret (a env. 7 m de la façade derrière laquelle il y a le WC en question). Ai-je le droit de mettre le DB 500mA dans ce WC pour une install type 1? Ou faudra t-il que je sois en type 2 avec le DB 500mA en limite de propriété + un autre dispositif de coupure dans le WC?
Si j’ai bien compris :
compteur + DB = NFC14-100 = interdit dans les WC.
Second dispositif de coupure et Tableau elec = NFC15-100 = OK dans les WC (mais interdit d’avoir un point d’eau type robinet + évier).

Je préfère quand même rester en type 1 si possible mais ai-je le droit?

Merci d’avance pour vos réponses éclairées!

Bonjour

Merci pour ce blog, j.ignore s.il est encore fonctionnement. Je croise les doigts pour qu’il le soit.
Je suis propriétaire d’un appartement, et Mon syndic de copropriété me demande de remplacer mon db qu’il considère dangereux, mais il se trouve sur le palier avec le compteur linky ( j’ai un disjoncteur à l’intérieur de mon appartement ), j’ai contacté enedis pour prendre rdv… ce qui prend du temps, mais visiblement on me presse de le faire, on m’a même fournit un devis or il me semblait que c’etait La propriété d’enedis, mais si pas conforme est-ce à leur charge ou à la mienne ? Est ce que si enedis est bien le propriétaire de ce db, et refuse de le remplacer, est ce que la copropriété peut m’y contraindre quand même ? De plus J’ai un voisin qui a fait intervenir un électricien dessus et qui y a mis du scotch sur une partie, sans me demander la permission en avait il le droit ?
Je vous remercie d’avance, je suis dans le flou.

Bonjour,

Je souhaite acheter un appartement et le diagnostic électrique fait apparaitre l’anomalie suivante:
« Le dispositif assurant la coupure d’urgence n’est pas situé l’intérieur du logement ou dans un emplacement accessible directement depuis le logement.
Remarques : L’AGCP (Appareil Général de Commande et de Protection) n’est pas placé à l’intérieur de la partie privative du logement ; Faire intervenir un électricien qualifié afin d’installer un AGCP à l’intérieur de la partie privative du logement »

Est ce qu’il s’agit d’une anomalie grave nécessitant absolument l’intervention d’un technicien ou est-il possible d’acheter le logement en l’état sans trop se préoccuper de cette remarque?
Je suis désolé si ma question vous parait simpliste mais je ne suis pas un grand spécialiste en électricité.

Je vous remercie d’avance pour votre aide.

Julien

bonjour

Le raccordement électrique de ma maison en 2/10 entre disjoncteur et tableau de répartition il passe en sous terrain dans une gaine 90 la longueur du cheminement 95mètres mon contrat 9kwh 45a maxi . Je produis mon électricité en présence de soleil avec un contrat qui je l’espère sera validé par EDF ( mon fournisseur).auto -consommation.
J’ai prévu de changer cette alimentation en repassant un câble de 2/25 le disjoncteur schneider DB90 .je regarde la notice technique de ce disjoncteur qui m’indique raccordement jusqu’à 35mm borne tunnel .à quoi correspond donc une borne tunnel , habitué des courants faibles je suis un peu perdu .
Côté tableau de répartition , je pense conserver les deux câbles en 10 existant , trop compliqué de traverser le plancher avec d’autres câbles et la longueur en 10 mm jusque mon disjoncteur différentiel général de distribution ne sera que de 3m50 . Le lézard , trouver des bornes réductrices pour passer de 25mm à 10mm.

Suis je dans le bon scénario .

Bonjour je reviens vers les conseils précieux du blog 🙂 Je n’ai toujours pas modifié mon branchement de DB mais j’ai enfin pu avancer pour préparer ma «goulotte GTL». Et en regardant comment agencer le futur panneau de contrôle (pour le moment où je demanderai à Enedis de déplacer mon DB) sur la goulotte (Resi 9 18 modules) je reste assez perplexe: les pré-ouvertures pour faire cheminer l’arrivée en amont du DB ne tombent pas en face du «compartiment ERDF» prévu à cet effet. Ci-joint une photo https://framapic.org/6VMw0kwd4JrX/csPhBSJGq4NK.jpg sur laquelle on distingue le compartiment ERDF sur la gauche avec une cloison interne et les ouvertures tombent à droite du compartiment !

Est-ce que cela est compatible avec la norme et comment prévoir le cheminement du câble d’arrivée ?

Je précise que je suis en branchement de type 1 et que seul le DB devrait aller sur ce panneau, le compteur étant en limite de propriété. La blague est est que ce branchement n’est pas classique vu qu’il y a, au bas mot, plus de 32 mètres en ligne droite à travers le jardin entre le DB et le compteur, ce qui doit donner pas loin de 35/40 m en comptant la descente et la remontée de la gaine souterraine.

Bonsoir

C’est un interrupteur sectionneur (pas sélecteur).
Le mieux est que vous lisiez l’article de Guillaume à ce sujet :
https://www.installation-renovation-electrique.com/interrupteur-sectionneur-schema-branchement-choix-cablage/
Si l’étage et le rez de chaussée communiquent avec le sous sol en passant par l’intérieur, il n’est pas obligatoire d’ajouter un dispositif de coupure générale en tête de chaque tableau.

Lire interrupteur sectionneur et non sélectionneur.

JPR

Précision supplémentaire :
Chaque étage a son propre tableau de branchement électrique,

Bonjour à tous,
J’ai un branchement EDF 18KW en triphasé, le disjoncteur de branchement, à coté du compteur se trouve à 120 mètres du point de consommation, ce qui explique l’abonnement triphasé.
Mais mon installation électrique est en monophasé, chacune des trois phases alimente un étage (sous sol, rez de chaussée, étage + combles). L’équilibrage des phase semble bien réparti.

Ma question est la suivante : Dois-je avoir un interrupteur sélecteur au rez-de chaussée et à l’étage sachant que l’arrivée sur le disjoncteur de branchement intérieur se situe au sous-sol ?
Et aussi, qu’est qu’un interrupteur sélecteur ?

Merci pour vos réponses.
Bien cordialement

Bonjour, j’ai un souci, très souvent le courant saute et c’est le disjoncteur EDF qui disjoncte.Notre branchement est en triphasé mon disjoncteur de branchement est réglé à 30A et le disjoncteur EDF réglé à 25A, est-ce que c’est à cause de celà que ça saute? Que devrons nous faire pour résoudre ce problème qui dure depuis bientôt 6 ans.
J’espère avoir une réponse à notre problème. Merci à tous…

Bonjour ,
recevez mes félicitation, après avoir visité votre site, je croyais savoir, alors qu’en réalité c’est bien plus complexe avec toutes ces nouvelles normes. Je dispose encore des fusibles avec des fils de plomb. Donc à mettre aux normes.
j’ai l’intention d’installer un tableau de 3 rangées de modules, pré-équipé et pré-cablé de chez Legrand avec en tête des interrupteurs différentiels 63 A type A, alimenté par du câble 16 mm2 sorti du DB, idem pour la terre. Mon DB est un 15-45 A. Bien que mon abonnement est calibré à 30 A , puissance souscrite 6KV, et que je prévois de ne pas dépasser cet abonnement. Est-ce correct ? Merci à l’avance.

Bonjour et merci pour cette confirmation. Je suis parti sur du H07-RNF acheté sur un site qui m’a semblé sérieux (je ne sais pas si je peux le lister ici).

Maintenant que j’ai le câble je me pose des questions sur la faisabilité par mes soins de ce branchement. Sur cette première image (https://framapic.org/aTRAaTXcYhF7/QgrDl5IL2OOt.jpg) on voit le DB avec l’arrivée EDF à droite, et 2 sorties en haut (vers 2 tableaux) et une sortie en bas vers une prise de courant (donc non protégée). Sur cette photo on voit en détail les branchements: https://framapic.org/Z4QVOEDBGgnl/5PzEcCZQksrQ.jpg (ce qui me semble tout ce qu’il y a de plus sale en plus de ne pas être aux normes).

Ce qui me laisse perplexe c’est ce qui se passe derrière la plaque en bois: l’arrivée à laquelle je ne dois surtout pas toucher et même ne pas m’approcher arrive de la droite mais est branchée en haut sur le DB alors que les câbles que je veux remplacer passent derrière le DB en le traversant de haut en bas. En les débranchant et les retirant est-ce que je ne risque pas de me frotter d’un peu trop près à l’arrivée EDF ?

Est-il autorisé et prudent de dévisser précautionneusement la plaque de bois pour voir derrière ?

Pour mon branchement j’aurais préféré ressortir par le haut mais si cela s’avère problématique je peux aussi prendre le chemin par le bas (là où passe le prise de courant).

À terme j’ai prévu à EDF de demander le déplacement de ce DB (et le remplacement par un sélectif) vers une simili GTL que je suis en train d’installer à côté (pas sous les conduites de radiateurs comme actuellement) mais je préfère d’abord refaire «aux normes» le tableau principal et les liaisons vers les tableaux secondaires avant de faire intervenir EDF.

Que me conseillerez-vous en l’état ?

Bonjour

Pas de problème pour utiliser l’un ou l’autre de ces câbles (Le H07-VK sous gaine gaine ou tube IRL ou goulotte)

Bonjour, super blog et guide que j’ai consulté. Je voudrais refaire la liaison en aval du disjoncteur de branchement (actuellement 2 tableaux en sortie du DB en 4 mm² sur un DB non sélectif 30/60 réglé à 45) ! J’ai donc prévu un branchement en 16 mm² sur à peu près 3,5 mètres (en comptant très large). Le DB est hors GTL (inexistante) dans le sous-sol et j’imagine que je ne peux pas utiliser directement du H07-VK ? Est-i il possible d’utiliser du H07-RNF ?

Bonjour,
Certaines maisons construites neuves « voisins » (2007, 2008) sont équipés de disjoncteur de branchement noté « non-différentiel », et non plombés. De plus ces disjoncteurs de branchement ne sont visiblement pas équipé du bouton de test. Les distances entre leurs tableaux en intérieur maison (platine équipée du compteur et DB) et le coffret en limite de propriété sont bien inf. à 30 m.
Pour ma part mon installation possède bien un DB Différentiel plombé avec bouton de test. Leurs installations sont-elles légales. Quels sont les risques techniques encourus ?
Merci de votre retour d’info.
Cordialement

Bonjour,

Merci pour votre article très instructif.
Notre maison est sur sous-sol, notre tableau électrique est dans la partie habitable (au rez-de-chaussée). La société qui pose le compteur et le disjoncteur a refusé de les poser avec le tableau électrique comme c’est pourtant prévu depuis le début. La société nous dit que ce n’est pas conforme dans une maison sur sous-sol, qu’il faut obligatoirement que le compteur et le disjoncteur soit au sous-sol. Cela ne nous arrange pas du tout pour de multiples raisons.

Est-il vraiment obligatoire que le compteur et le disjoncteur soit au sous-sol ? Si ce n’est pas le cas, quels recours avons-nous maintenant qu’ils sont posés ?

Je vous remercie pour votre retour.

Bonjour
Cela fait deux fois en deux jours que mon disjoncteur de branchement saute sans raison apparente. J’ai une puissance de 12kVA, le disjoncteur est sélectif et les différentiels à 30 mA ne sautent pas. Je n’ai pas de surconsommation.
Une fois qu’il a sauté, je ne peux pas le réenclencher tout de suite, je dois attendre 2 à 3 minutes et le disjoncteur est chaud.
Merci pour votre aide

Bonjour Guillaume et merci pour ces explications détaillées. La lecture de vos réponses aux commentaires est également très éclairante.
J’ai un disjoncteur EDF 30-60A réglé sur 30A.

Sur mon tableau, un disjoncteur de 40A avec inter diff de 30mA, sur lequel sont repiqués 2 disjoncteurs de 25A avec inter diff de 30mA.

1) Déjà, je ne comprends pas nécessairement l’intérêt de mettre en série des disjoncteurs de même calibre.

2) Je viens de m’équiper d’un four de 7,6kW. Comme elle n’existait pas, j’ai tiré une ligne dédiée avec 20 mètres de 3G6, et au tableau électrique, un disjoncteur de 40A couplé à un inter diff de 30mA.
Seulement je ne vois pas bien où me repiquer :
– sur le disjoncteur de 40A situé en tête de tableau ?
– sur les barrettes phase/neutre (non reliées pour l’instant) en modifiant l’installation actuelle et en reliant chaque disj à ces barrettes ?

Je ne sais pas si je suis clair. Merci en tout cas de votre réponse. Je préfère ne pas me relier avant 😉

Sébastien.

Bonjour Guillaume,

merci pour toutes ses infos.
Enedis doit réaliser la pose d’un disjoncteur de coupure et un compteur dans ma maison de village. J’avais prévu que ces deux élements soient sur ma GTL avec une gaine IK 10 qui sort en facade pour récuperer le fil d’alimentation.
Après passage d’un technicien, l’alimentation derriere placo est impossible. De plus celui-ci me parle d’une distance de 3M mac toléré. Impossible de mettre la main sur ces infos au niveau de la norme 14-100.
Pouvez-vous me confirmer les affirmations du technicien. Si les precriptions se confirme, je serais obligé d’installer un coffret en facade avec le compteur et le disjoncteur ?

Merci d’avance pour votre aide et soutient face à l’imbroglio Enedis 🙂

Guillaume

Bonjour,
Grand,grand merci pour ce blog
Mon compteur est à 100m de mon tableau.Un électricien me dit qu’il faut un DB instantané en tête du tableau.
Je n’ai pas lu d’information à ce sujet ( utilité d’un DB instantané dans mon cas ).
Ai-je loupé un article ?
En tous les cas bravo !
Pierre J

merci pour votre suggestion et photos
pour un T1bis de 37M2, je dois je crois prendre un tableau de répartition de 3 rangées pour être aux normes.
je peux donc mettre cet interrupteur sélectionneur sur la première rangée ou prendre éventuellement un tableau de répartition 4 rangées et l’installé tout seul.
j’envisage de prendre un tableau à encastrer.( achat sur internet, pas un magasin de bricolage en a).
A regarder vos photos, ces tableaux paraissent bien chargés, je croyais qu’il ne pouvait pas y avoir plus 8 disjoncteurs divisionnaires après chaque disjoncteurs différentiels ?

bonjour,
je rénove une pièce attenante à une grange à une douzaine de mètres de ma maison principale et qui sera un T1 bis. (cuisine équipée ouverte sur salon, chambre, salle d’eau).
Ma maison principale est alimentée en 16mm du disjoncteur de branchement qui se trouve à une vingtaine de mètres à l’extérieur de la maison (installation faites il y a 30 ans) le compteur EDF donnant sur la rue, le disjoncteur de branchement étant de l’autre coté du mur bien apparent et à l’abri.
J’ai fait une dérivation de ma maison avant le tableau de répartition à la grange en 16mm également, ma question est de savoir si je dois installé de nouveau un disjoncteur de branchement avant le tableau de répartition dans mon T1bis. Pour moi je crois que oui, il me permettre d’isoler compétemment ce logement.
merci !

Bonjour à tous,

dans le cadre d’une rénovation complète ( consuel ) dans un logement aux normes handicap, j’ai un soucis avec le disjoncteur de branchement qui est à 1.60 ml de haut , pensez vous que la réglementation ( norme handicap ) autorise la mise en place d’un sectionneur bipolaire 63 A en tête du nouveau tableau électrique qui aura le rôle de dispositif de coupure générale ( comme dans le cas d’un DB très éloigné d’un tableau ) .

Si c’est pas le cas Enedis devra remplacer tout le câble d’alim du logement car celui-ci arrive par le haut et bien entendu, il est trop court !!

La logique voudrait que « oui  » sauf que je ne trouve aucun écrit sur ce cas de figure précis .

J’ai une petite question subsidiaire, le bloc VMC de cet appartement situé au RDC devra être installé dans le grenier du logement situé au dessus ( grenier de la collectivité de 3 logts / trappe unique située dans les parties communes ) mon questionnement est : en repérant les 3 VMC ( étiquettes bien visibles ) a t’on le droit de faire cela ( le proprio ne veut pas de VMC collective alimentée par les S.G .

Concernant l’alim de la VMC du RDC peut-elle passer par le logt du dessus ( en encastrant la gaine dans le mur de celui-ci + doublage + placo ) ou dois-je passer par les parties communes .

D’avance, un grand merci pour vos lumières .

Bonjour à tous
En espérant qu’un spécialiste pourra me renseigner.
Installation un peu « particulière ».
Imaginez deux logettes dos à dos.
Dans la première donnant sur la rue l’arrivée EDF avec la grosse boite à fusibles (plombée) et le compteur Linky.
Dans l’autre logette (donnant chez un voisin) le disjoncteur plombé dans sa partie supérieure puis le câble partant vers la maison.
Le disjoncteur présente un problème mécanique, il est très difficile à réenclencher, le bouton rotatif est très dur à tourner.
A qui appartient ce disjoncteur, car j’ai demandé à EDF de le remplacer mais ils ne veulent pas le faire ?
Pourtant ce disjoncteur est plombé et il me semblait que seul EDF pouvait intervenir et remettre les plombs après intervention ?
De plus je voulais profiter du remplacement du disjoncteur pour le faire mettre dans la même logette que le compteur Linky accessible de la rue car actuellement si le voisin est absent je n’ai plus accès au disjoncteur.
Est-ce que EDF m’a bien répondu en disant ne pas pouvoir remplacer ce disjoncteur ou bien ils m’ont « enfumé » ?
Et sinon qui peut le faire car je pense qu’un électricien ne doit pas avoir les plombs inviolables ?
Merci pour vos réponses et conseils.
Cdlt

Bonjour,
Je vais refaire l’installation électrique d’une maison de 1965 entièrement dans son jus ! : disjoncteur triphasé non différentiel, fusible porcelaine / fil de plomb, pas de prise de terre etc..
Je pense abandonner tout ce qui existe et repartir de zéro et en monophasé, mais j’ai plein de question, malgré m’être documenté au mieux avant de trouver ce site.
Le disjoncteur actuel est « coincé » derrière la porte d’entrée, au dessus et entre les tuyaux du radiateur de chauffage central ! (chauffage que nous pensons garder à ce jour)
Il n’y a pas la place pour caser là un tableau moderne.
Je pense mettre le nouveau tableau de l’autre côté du radiateur de l’entrée ; je pense impossible de pouvoir le mettre au garage, c’est à dire complètement à l’autre bout de la maison !(sauf votre avis contraire…)
Du coup, entre les tuyaux du radiateur, il va falloir jongler pour trouver un cheminement « aux normes » du disjoncteur au tableau…(Le chauffage a dû fonctionner par gravité à l’origine de la maison : il y a un tuyau d’arrivée d’eau chaude au raz du plafond et le retour au niveau de plinthes !)
Mes questions : Le disjoncteur peut-il (doit-il…) rester là, sur ce bout de mur non isolé… ?
Est-il possible de mettre le nouveau tableau à l’autre bout de la maison, dans le garage, soit environ 10m de couloir plus loin ?
Est-il envisageable qu’EDF fasse changer le câble d’amener d’électricité ? (actuellement : câble enterré entre la maison et le poteau situé dans la rue – zone considérée comme inondable-)
Pour certains point d’éclairage en plafond il serait commode de réutiliser la gaine électrique noyée dans la plafond (la dalle d’étage -visible au garage- est en poutrelles-hourdis, comme « moderne ») : avez-vous une idée des gaines utilisées à l’époque ?
Nous allons « refaire » l’isolation ! L’espace entre la laine isolante et les plaques BA13 est-il considéré « comme vide de construction » permettant de faire passer des câbles ?

C’est tout pour aujourd’hui !!
J’aurai aussi d’autres points à éclaircir sur le réseau de communication !
Merci d’avance de votre aide !

bonjour,
Dans mon schéma, je prévois un IS comme coupure au niveau du tableau.
si j’installe un inverseur de source manuel (modèle legrand 4 063 14) qui sera couplé à 2 Interrupteurs sectionneurs. Je pense qu’il est donc inutile que je mette en place un autre IS en tête pour la coupure ; c’est bien cela ?
Pour un DB 15-45 calibré à 30A, puis-je utiliser un IS de 40A ?
Grand merci pour les informations.

Bonsoir,
J’ai un coffret de répartition à 3 rangées, 3 interrrupteurs différentiels, ils sont connectés par peigne vertical.
Je souhaite rajouter un autre interrupteur différentiel de 63A, puis-je le placer sur la même ligne après un interdiff de 40A.
A titre indicatif j’ai un DB de 15/45, le câble de liaison DB –>tableau est du 10 carré.
merci d’avance et encore bravo pour votre site,

Bonjour, tout d’abord merci pour votre blog qui répond déjà à quelques questions notamment sur le positionnement de mon disjoncteur situé dans la logette à 20 m de mon habitation. Ce que je trouve totalement absurde car s’il saute un jour d’orage je doit aller affronter la pluie pour l’enclencher ? La question que je me pose est que je fait construire une maison neuve donc Enedis a mis le compteur et le disjoncteur en bordure de propriété et mon constructeur me laisse juste 2 fils qui sortent du tableau electriques en me disant que c’est à moi de raccorder puisque eux pensaient qu’Enedis mettrait le compteur sous mon tableau électrique. J’ai déjà fait les frais de tranché, de gaines et de cable pour relier la logette à la maison mais il me semble que c’est le constructeur qui devrait effectuer ce raccordement non ? Qu’en pensez vous ?

Vos réponses sont très claires et pédagogiques, un GRAND MERCI à vous Carminas.
Je continue donc sur ma lancée puisque le tableau divisionnaire est situé à moins de 8m du principal. Par contre, l’étage comporte quand même 3 circuits lumières et 5 circuits prises. Néanmoins, la consommation sera majorée, de façon très exceptionnelle car je me situe à l’île de la Réunion, par l’utilisation simultanée de 3 petits chauffages d’appoint et de quelques ampoules led … J’espère que le CONSUEL ne grincera pas des dents
Encore merci

Bonjour

Oui effectivement, la norme dit cela, mais c’est une recommandation et pas une obligation.
On peut affiner le calcul en fonction de la puissance dont vous aurez besoin dans votre tableau divisionnaire et de la longueur de cette liaison (qui ne doit pas être très élevée s’il s’agit juste de monter à l’étage)

Votre 1ère liaison avec 40m de 25² occasionne pour 60A une chute de tension maxi de 1,9%
Je suppose que la liaison vers votre tableau divisionnaire fait 10m, que vous utilisez votre chute de 25² et que vous mettez un disjoncteur 40A au départ de ce câble qui vous autorise 9kW. Dans ce cas la juste de tension maxi sera de 0,3%.
Soit une chute de tension maxi cumulée de 2,2% qui est acceptable, d’autant plus que vous n’atteindrez jamais ces valeurs aux limites.
A ajuster en fonction de vos données réelles.

Bonjour,
tout d’abord MERCI pour toutes vos précieuses réponses.
Pour des raisons pratiques je suis en train d’installer un second tableau de répartition à l’étage de ma maison en construction (autoconstruction). En effet, le passage des multiples gaines était trop compliqué et nécessiterait beaucoup de travaux au niveau de la maçonnerie.
EDF me fera un branchement de type 2 et environ 40-42m de câble est nécessaire pour relier le DB au tableau principal.
J’ai récemment, et surement trop précipitamment, acheté 55m de câble de 25mm². Hier, j’ai eu la mauvaise surprise de lire quelque part sur le net qu’en présence d’un tableau divisionnaire, pour une section de câble donnée, il fallait DIVISER PAR 2 les longueurs maximales indiquées dans les abaques.
Confirmez-vous cette information ?
Doit-on qualifier mon second tableau situé à l’étage de tableau divisionnaire ?
Au prix que cela coûte, j’aimerais bien trouver une solutions pour mon cas, sachant que j’envisage l’installation d’un disjoncteur de calibre 30/60 ?
Encore merci

Bonjour
Je dois alimenter 2 locaux:
– un cabanon de jardin (1 point lumineux, 1 prise 16A, 1 programmateur d’arrosage)
– un algeco (2 points lumineux, 4 prises 16A)
Le PDL Enedis (en attente de consuel) en limite de propriété se trouve à 200 mètres du cabanon et à 230 mètres de l’algeco. La distance entre le cabanon et l’algeco est de 250 mètres. L’ensemble forme un triangle sensiblement équilatéral.
Sachant qu’on ne peut pas raccorder 2 circuits en sortie de l’ACGP, quelle serait la solution la plus adaptée? monophasé, triphasé, section des câbles à enterrer?
Espérant que vous pourrez m’éclairer !!!!

Bonjour

De nos jours ENEDIS ne réaliser que des branchements type 1 et type 2 tels que vous les avez décrits
Néanmoins à une certain époque, on pouvait avoir le compteur en limite de propriété et le disjoncteur de branchement dans la maison.
Donc votre installation est logique.
Lorsqu’ils poseront le compteur Linky ils se contenteront de remplacer le compteur en limite de propriété et de régler le disjoncteur de branchement sur 45A vu que c’est désormais le Linky qui gère la puissance d’abonnement.

Par contre votre déplacement est problématique. Il est probable qu’ENEDIS vous impose de le faire aux normes actuelles, donc soit avec un type 1, soit avec un type 2.
Demandez un devis de modification de branchement pour voir ce qu’ils vous proposent

Bonjour,

Un grand merci à vous pour vos très précieuses explications qui permettent, à ceux comme moi qui n’y connaissent rien mais qui s’intéressent à tout, d’ y voir un peu plus clair et d’enrichir notre culture personnelle. Vous parlez de branchement de type 1 et de type 2 si j’ai bien saisi en fonction du ce type de branchement les positionnements du disjoncteur de branchement appartenant à EDF ainsi que du compteur sont différents.
Dans le type 1 le compteur ainsi que l’AGCP sont installés par EDF dans la maison.
Dans le type 2 ils sont situés tous les deux dans un coffret installé en limite de propriété et sont propriété d’EDF. Ensuite une coupure d’urgence (disjoncteur ou interrupteur sectionneur) doit être installée par nos soins, par un électricien bien entendu, dans la maison en amont de notre tableau électrique. Est-ce bien cela ?
Si c’est bien ça j’ai besoin de vos lumières :
mon compteur se situe dans un coffret placé en limite de propriété et il devrait d’ailleurs être remplacé sous peu par un compteur LINKY mais là où j’ai du mal à saisir c’est que dans ce coffret il n’y a pas de disjoncteur de branchement, celui ci se trouve à environ une bonne vingtaine de mètres, voir une trentaine, dans l’intérieur de ma maison sur un mur de mon séjour. Je dispose d’un abonnement 6KvA et l AGCP est de marque BACO 2 pôles 1 phase protégée 500mA sélectif « S » lr 15-45A réglé à 30 et il est plombé en haut ainsi qu’au milieu. Cette installation vous parait-elle logique ?
Je n’ose pas trop poser la question à EDF craignant qu’ils me disent que mon compteur doive être déplacé à l’intérieur de mon habitation et vu le nouveau compteur LINKY prévu je n’y tiens vraiment pas.
Mon souci est que nous souhaitons réaliser un agrandissement de notre maison et donc casser le mur où est positionné le disjoncteur pour créer la liaison entre l’existant et notre extension. Comment faire déplacer ce disjoncteur d’environ 2-3m ? Et ne devrait-il pas être déplacé et positionné dans le coffret à côté du compteur qui se trouve à l’extérieur de notre habitation en limite de propriété ? Et dans ce cas le coût de ce déplacement n’incomberait-il pas à EDF ?

Merci d’avance pour vos précieuses explications.

Bonne journée à vous.

Cordialement

Didier

Bonjour,

Tout d’abord, je pense que c’est le cas pour toute personne qui vient lire votre blog, votre blog est une mine d’informations accessibles par tout le monde et merci pour ça car on s’y perd vite dans toutes ces normes.
Je rénove une maison des années 70. L’électricité étant d’époque, j’ai entrepris de refaire toute l’électricité de la maison. J’ai déplacé et remplacé le tableau électrique pour le positionner à 2m50 de l’ancienne position et dans la même pièce. Cependant, il reste un problème de taille, le déplacement du DB. Je voudrais déplacer le DB de son ancienne position vers mon nouveau tableau électrique se trouvant, je le rappelle, dans la même pièce mais à 2m50. J’ai fait venir Enedis qui m’a tout de suite dit avant même de rentrer dans la maison que ça allait être problématique car il s’agit d’une vieille maison. Visite qui lui a confirmé ses dires. Il nous a dit qu’il fallait mettre un boitier fusible en limite de la propriété, de raccorder cette boite au réseau EDF, fils qu’il faudra repiquer du boitier qui se trouve de l’autre côté de la rue (ce qui veut dire tranchée sur la voie privée) et enfin raccorder le boitier de fusible au compteur Linky (oui, parce qu’ils sont déjà venus changer le compteur et que la vétusté de la maison ne leur a pas posé souci). Une fois ces travaux réalisés, on pourrait parler de déplacer le DB. Est-ce à nous de nous mettre en accord avec la norme NFC14-100 ? Pour un déplacement de DB, sont-ils en mesure de demander une mise à la norme NFC14-100 de la propriété ? J’ai été choqué que pour juste un déplacement de DB, on nous impose de réaliser ce type de travaux et je n’ai pas encore reçu le devis mais je suppose que la note va être salée.

Quelqu’un s’est-il déjà retrouvé dans ce cas-là ?

Merci,

Fabrice

Bonjour,
Merci pour votre réponse, il est vrai que je ne suis pas à une heure ni même un jour!!!!!
En plus pour la compatibilité j’ai toujours un doute…

Bonjour

Je ne sais pas si c’est compatible.

Mais autant le gain de temps potentiel peut être appréciable pour un professionnel qui doit enchaîner les chantiers au plus vite, autant pour un particulier qui fait une seule installation, on n’est pas à une heure près.
Surtout que du Legrand peignable à connexion auto est également rapide et facile à poser.
Il ne faut donc pas que ce soit votre seul critère de choix

Sinon 4 ID 63A avec au moins un type A alimenté en 16² (pour 27m maxi) est une bonne démarche

Bonjour,
Vos articles sont toujours des sources Précieuses pour des bricoleurs comme moi. Je rénove une vieille maison ( 110m2 4 chambres et bientôt 2 salles de bains) et je viens de refaire toute l’électricité sous saignées … ( dans des murs de 60 cm en pierres on a parfois de jolis trous à boucher!!!!). J’ en suis maintenant au changement de tableau et j’ai besoin de renseignements et de confirmations avant de passer à l’achat du matériel.
L’installation est en monophasé avec un compteur bleu à roue et un DB noir. Je ne connais pas exactement l’abonnement puisque pour l’instant…je n’en ai pas…on serait vraisemblablement sur du 6 voire 9 kwa.
Pour répartir la charge financière, j’avais acheté’ il y a deux mois, une gtl Legrand drivia dans mes premiers achats. Mais depuis après moulte lectures et recherches, je m’orienterais plutôt vers du Schneider Resi9 xe.
Le gtl Legrand drivia est elle compatible avec les coffrets Schneider Resi9 ?
La facilité de pose Resi9 par rapport à Legrand drivia est-elle importante?
Enfin, si je résume sans me tromper, j’installe 4 interrupteurs différentiels 63 A , j’alimente en 16 mm2 depuis le DB et je suis tranquille ?
En vous remerciant pour tous les conseils.
Bruno

je suis en train de renover mon appartement ; actuellement le DB se trouve dans un petit couloir qui sera inglobé dans la salle de bains. peut -il rester le DB dans la meme position ou dois-je le déplacer? le tableau électrique sera déolacer de deux mètres.
Merci
Maria

Bonjour,

Lors du remplacement du disjoncteur ENEDIS, l’agent ENEDIS peut-il ou doit-il raccorder l’installation client (C15-100)?

Bonjour,

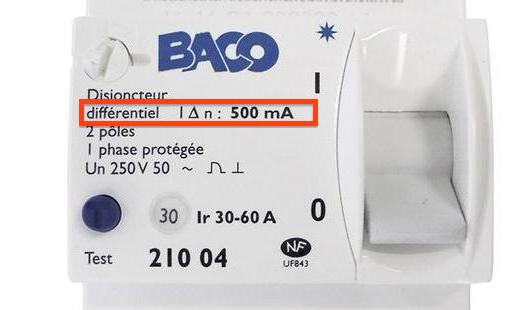

Depuis quelques jours, plusieurs disjonctions du DB (500 mA) se sont produites presque tous les jours et quelques fois plusieurs fois par jour (jusqu’à devoir renclencher 6 fois le DB). A quelques reprises, le renclenchement du DB a provoqué le déclenchement du DTB (300 mA). Je suis en triphasé 25A/phase et ne connais de disjonctions qu’en hiver lors de pointes de consommation mal maitrisées.
Plusieurs fois ce phénomène a eu lieu entre 13h et 13h30 alors que ma plage heures creuses de jour ne commence qu’entre 14h et 14h30 (le bruit du relais en attestant et une mesure aux bornes du chauffe-eau aussi).
Lors du phénomène aucun appareil puissant n’était en fonction ou démarrage.
Enfin, mon quartier est en déploiement de Linky, je ne l’ai pas encore, mais de nombreux voisins en sont équipés depuis peu … J’ai donc quelques soupçons dans la direction du CPL G1 ou G3 et/ou des déséquilibrages de phase qui ont pu être commis par des installateurs peu chevronnés …
Voila, tous les avis seront bienvenus.

Bonjour

Je construit une maison avec demi sous-sol à cause du terrain en forte pente et le réseau public se trouve en partie haute du terrain. J’ai installé ma gtl dans la cage d’escalier au sous sol et j’ai fait passer les fourreaux par le faux plafond du sous sol. Aujourd’hui que je voudrais me raccorder, l’entreprise qui intervient pour Enedis me dit que c’est interdit! Que les fourreaux doivent arriver par le sol et pas par le faux plafond pour des questions d’assurance. Maintenant que tout est coulé et remblayé je ne peux plus rien faire. Je suis très étonné et plein de doute sur cette affirmation. Qu’en pensez-vous ?

Bonjour,

En lisant vos différents conseils j’ai opté pour électrifier mon abri de jardin comme ceci :

– Tableau divisionnaire avec ID 40A/300mA AC
– 1 Dij 16 A (PC) et 1 Dij 10 A (éclairage)
– 1 câble (40m) 3G2.5 reliant le tableau secondaire et principal
– 1 dij div 20 A au tableau principal à raccorder sur un bornier lié au DB

Je dispose d’un peigne vertical sur le tableau principal. Quelle section dois-je prendre pour relier le dij div à l’un des borniers du peigne vertical ?

Merci

Bonjour,

Merci pour toutes ces informations.

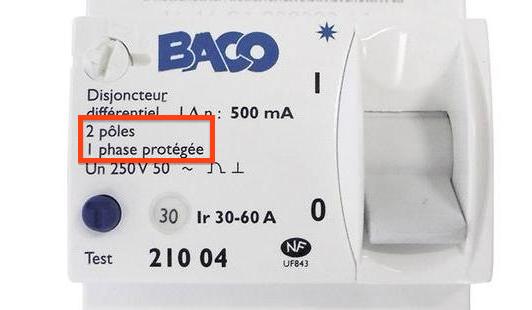

J’ai une question sur mon DB de type BACO DBC 04521500 de 1988 30A 500mA 2 POLES 1 PROTEGE sur lequel ne figure pas le sigle « S ».

Cela veut il dire qu’il ne gère pas le micro retard par rapport à mes interrupteurs différentiels 30mA et que c’est le DB qui coupe l’ensemble de l’installation en cas d’anomalie ?

Merci pour votre réponse

Merci Carminas pour votre réponse rapide et vos conseils.

Je pensais effectivement à des disjoncteurs P + N avec pour chacun un calibre adapté à la section minimale des fils de chaque circuit. Et la maison n’étant pas très ancienne il n’y a pas de matériels vétustes ni de fils apparents.

Je vais donc faire intervenir ENEDIS pour remplacer le DB et si possible obtenir un sélectif.

La seule possibilité de descendre le tableau, sans rallonger la totalité des fils des circuits et sans descendre le DB, serait de remplacer le tableau de 3 rangées prévu au dessus du DB par un tableau de 1 rangée au dessus et d’un tableau de 2 rangées à côté ?

Ou bien le laisser au-dessus effectivement.

A priori je ne souhaite pas installer une coupure d’urgence dans la maison car je ne pourrais pas la positionner de l’autre côté du mur, mais beaucoup plus loin. A réfléchir.

En tout cas encore merci pour vos conseils.

Reymond

Hello,
ENEDIS a envoyé un courier annonçant son passage pour installer le compteur Linky.
J’ai un très vieux DB 30A 650mA non sélectif, à levier, datant des années 60.
Vont ils le remplacer par un DB 500mA sélectif ou vais-jedevoir négocier son remplacement ?
Salutations,
Zebulon.

Bonjour

Dans le cadre d’une mise en sécurité, il n’y a pas de vérité absolue, même s’il y a la FD C16-600 qui peut vous guider.
La norme n’étant pas rétroactive, vous n’avez obligation de rien. A vous de faire ce qui vous semble le plus pertinent pour sécuriser

Votre approche est bonne, mais on peut citer d’autres choses pour sécuriser : présence d’un dispositif de coupure d’urgence dans le logement, disjoncteurs de calibre adapté à la plus petite section rencontrée sur le circuit, présence d’une liaison équipotentielle, respect des règles sur les volumes dans la sdb, absence de matériels vétustes, absence de fils apparents…
A noter que ce ne sont pas des disjoncteurs bipolaires qu’on utilise en locaux d’habitation mais des unipolaires + neutre (du moins jusqu’à 40A)

Il me semble que le bouton test ne teste que pour la fonction différentielle. De toute façon si c’est le disjoncteur ENEDIS, appelez ENEDIS dépannage pour qu’ils procèdent au remplacement. Profitez effectivement pour demander un sélectif, mais pas certain que ce soit gratuit.

Le déplacement du DB sera forcément payant, peut être même très cher suivant le positionnement du câble d’arrivée. Demandez un devis à ENEDIS. Mais pas certain que cela vaille le coup.
Pas de problème pour que le DB reste dans le garage
ENEDIS ne s’occupe pas du tableau.

En synthèse je vous conseille :
– de laisser le DB à son emplacement
– de faire intervenir ENEDIS pour changer le DB défectueux, éventuellement par un sélectif
– si vous le pouvez, de resdescendre votre tableau à une hauteur réglementaire (mais si trop compliqué d’un point de vue cablage, ce n’est pas le point le plus prioritaire)
– de déporter un dispositif de coupure d’urgence dans la maison (par exemple un interrupteur sectionneur) qui de plus sera à la bonne hauteur :
http://www.casimages.com/img.php?i=10120808431638327276138.jpg

Bonjour,

Merci pour ce site très bien documenté.

Je viens d’acheter une maison et souhaite améliorer la sécurité électrique.

J’ai tout d’abord installé un unique ID 30 mA et je compte ensuite refaire le tableau électrique avec un ID par rangée et des disjoncteurs bipolaires, des neutres séparés, des fils bien calibrés, la terre vérifiée …

Je pense que le plus gros serait fait. Qu’en pensez-vous ?

Tout d’abord j’ai un disjoncteur d’abonné dont le bouton de test est inopérant. rien ne se passe lorsque l’on appui dessus. Ce défaut figure dans le diagnostic électrique avant vente.

Y a t’il un danger pour la fonction disjoncteur ou seulement pour la fonction interrupteur différentiel ?

Est-ce que je peux le garder tel quel sachant que en entrée du tableau électrique j’ai déjà installé un unique interrupteur différentiel de 63A 30 mA et qu’a terme il y en aura un par rangée du tableau ?

Si je le demande est-ce que ENEDIS va le remplacer pour ce défaut ? Gratuitement ?

Comme j’ai le projet d’installer dans le tableau plusieurs interrupteurs différentiels, le disjoncteur d’abonné va t’il être remplacé gratuitement par un disjoncteur sélectif ?

Je suppose que si je le fais descendre de 20 cm (afin que le haut du nouveau tableau électrique plus haut que l’ancien soit toujours à la même hauteur) je vais devoir payer ?

Par contre le disjoncteur d’abonné et le tableau électrique sont dans le garage non communiquant avec la maison, mais dont la porte est adjacente à celle de la maison. Et je ne souhaite pas déplacer le tableau dans la maison.

De plus même en descendant le disjoncteur d’abonné de 20 cm (le descendre plus bas obligerait à allonger tous les fils et à compléter le support de la platine) les 2 rangées les plus hautes du tableau resterons toujours au dessus de 1,80 m.

S’agissant d’une mise en sécurité et non pas d’une mise aux normes pensez vous que ENEDIS accepterait de descendre le disjoncteur sans le mettre au niveau permettant d’avoir tout en-dessous de 1,80 m, et accepterait que tableau et disjoncteur restent dans le garage ?

En d’autres termes si je ne veux pas déplacer le tableau dans la maison et veux le laisser dans le garage sans que tout soit à moins de 1,80 m ai-je intérêt à faire intervenir ENEDIS ?

A condition que le défaut du disjoncteur d’abonné ne soit pas dangereux ou puisse être compensé ?

Merci de votre point de vue et de vos conseils.

Reymond

Bonjour,
Merci pour votre réponse.
Un dernier point pour confirmer mon choix,
Un câble électrique aluminium U1000 AR2V sera t-il aux norme pour relier le DB en limite de propriété et le tableau de répartition dans la maison.
Merci encore.

Bonjour,
Pour un raccordement au réseau avec un DB 15 à 45 A, réglé sur 30 A par ENEDIS, est ce que je doit choisir mon câble de 100 métres de long en fonction du réglage de l’abonnement demandé ou bien en fonction du calibre max du DB?
Peut on refuser mon raccordement si la section n’est pas adapté au calibre max du DB?
C’est pour une installation en 6kva câble alu mono, dès lors quelle section me conseillez vous?
Autre question la chute de tension admissible est elle inferieur a 2% ou 3%?
Vous remerciant par avance .
Anthony

Bonjour,

Lors du déplacement d’un disjoncteur edf, est il possible de créer un pont (fil electrique de 10 mm) avec un domino entre l’ancien emplacement du disjoncteur et le nouveau point de fixation du disjoncteur?
La longueur de la section rajouté serait de 4 mètres à peu près.
Ou faut il impérativement que le câble électrique de 10 mm qui relis le disjoncteur au compteur soit continue ?

Merci

Bonjour,
Tout d’abord merci pour votre blog si instructif.

Je renove un veille appartement. Après demontage de la boite de deriv générale (pas de tableau) et inspection sous le disjoncteur d’abonné, il se trouve que mon logement est « desservi » en 6mm²: Le disjoncteur d’abonné sur le palier part en 16 mm² jusqu’à une boite de deriv (en metal) puis là, il passe en 6mm² dans une gaine de 20 max jusqu’à mon logement . Je suis actuellement en 30A sur l’AGCP et mon futur tableau sera equipé de 2 inter de 40A. Mon tableau electrique sera à 2 metres de la boite de dériv generale de mon logement.

J’ai plusieurs (trop) questions :
1- Dois-je cabler en 10mm² ou en 6mm² de la boite de derivation au tableau général?
2- Si je fais venir le consuel, n’aurais-je pas de probleme avec la difference de section 6mm² et l’AGcp en 15-45A (même si lors de la visite je me trouve en 30A)?
3- Dois-je remplacer la boite de deriv générale par un mini tableau equipé d’un sectionneur ou puis-je mettre le sectionneur directement dans le tableau ?
4- Avec les compteurs linky, n’y a-t-il pas de risque que le futur acheteur de mon logement passe en 9kva et donc ait un probleme de section ?
5- Enfin Enedis me dit que celui qui a installé le linky à vérifié la section. Et que ce n’est pas à eux d’intervenir ? Est-ce vraiment le cas ?

Merci par avances pour vos réponses.
Cordialement,
Sylvain

Bonsoir je me permets de vous envoyer ce message pour savoir si vous allez peut être pouvoir m’aider. Je cherche désespérément la signification des 2 symboles qui se trouvent après les 250v 50 sur le agcp après la petite courbe.
Par avance merci de votre aide.
Bonne soirée

Bonsoir j ai acheté un appartement au rdc mon compteur et mon disjoncteur se trouvent sur un palier a l étage du dessus.je désire mettre un tableau électrique chez moi .si je repart du disjoncteur est ce qu’ il me faut une autorisation d inedis sachant que le capot de mon disjoncteur n est pas plombé merci d avance pour votre aide

Bonsoir, suite, (http://www.cem-bioprotect.com/3-filtres-cpl-strike-spica) le seul fabricant de filtres de courants porteurs sur les mêmes canaux que le linky, ayant pas mal d’électronique (ordis, serveurs, switchs, box) cela pourrait-il me protéger des interférences même si linky ne pourrait plus télécommander le chauffage, le chauffe-eau, etc…
Merci encore

Bonsoir, merci pour vos conseils, mon problème tient au compteur linky qui va remplacer mon vieux compteur placé dans le couloir de mon immeuble dans un placard fermé à clef par mon bailleur. Comment réarmer le compteur après disjonction ? J’aurai pensé à internet, mais sans courant…y a t il obligation pour le bailleur de nous laisser l’accès sachant que les dérivations alimentant les compteurs sont simplement protégées par un capot métallique démontable à coté des fusibles de coupure? notre bailleur ayant 15 000 logements du même style faudra t il un cache protecteur ou ramener les compteurs dans les appartements à coté des disjoncteurs de branchement ??? merci encore

bonjour et merci pour les infos;mon problème est le suivant:quand je mets en service par exemple 3 radiateurs et le sèche-linge le disjoncteur différentiel du tableau disjoncte. Ce dernier est du typeDL2 45-500 de 1977, 2 pôles,250 v 15-45 A, je l’ai fait passer récemment de 30A à 45 A. Pas de changement; mon abonnement est 45A 09Kva. A noter que mes inter-différentiels sont à 40A.Ma ou plutôt mes questions sont:
-pourquoi est-ce toujours le disjoncteur différentiel qui saute coupant ainsi toute la maison et non pas l’inter-différentiel?
-que puis je faire pour remédier à ce problème récurent.
Merci
Jean-claude

Bonsoir,

Une question. Je lis que l’on doit positionner le disjoncteur de branchement à une hauteur max de 1m80. Mais est ce de même pour les disjoncteur différentiel ? En effet, j’ai Besoin de place en dessous de ma GTL et j’aimerais remonter une rangée au dessus du disjoncteur de branchement. Est ce autorisé ? Merci par avance pour votre réponse.

Bonjour
Je voulais savoir une chose
J ai 45A fourni par EDF
J ai un tableau deux ranger avec un diff 40 pour chaque ranger suis je obliger de passer en 63A pour les diff ???

Bonjour,

Merci pour l’article très intéressant.

Je suis dans un appartement, l’installation est de type 1 (compteur EDF au palier, DB est dans l’appartement). L’appartement est en rénovation totale et je dois faire changer le DB très ancien installé sur une platine en tôle posée directement sur le mur d’une colonne dédiée de 35 cm de large. Je voudrais mettre en place un GTL à dans cette colonne mais attendre l’intervention d’Enedis pour cela est très compliqué cela prend du temps. En fait un électricien Enedis est venu il y a 2 semaines pour changer le disjoncteur mais il n’ai rien fait car la nouvelle installation n’était pas finie, or, j’ai besoin de déposer le DB actuel pour poser le GTL.

Mon électricien propose maintenant de tout faire lui même: déposer l’ancien DB, poser un GTL avec le tableau, poser un nouveau DB. Cela me va très bien mais je ne sais pas si cela est autorisée. Pourriez-vous donner des conseils, s’il vous plait?

Je vous remercie!
Gwen

Bonjour,

Vous dites « Coupure d’urgence de l’installation électrique:

Le disjoncteur 500mA est également présent pour permettre la coupure électrique générale du logement. En passant le disjoncteur de branchement à 0 (Zéro), toute l’habitation est privée de courant électrique.

C’est donc à partir du DB qu’il faut agir pour pouvoir travailler en sécurité. » pour présenter le produit.

Je voudrais savoir si les deux pôles sont coupés ou un seul.
Merci de la réponse.
Cordialement.

Bonjour,
Merci beaucoup pour votre réponse, elle m’a été très utile.
Effectivement, je pensais que l’interrupteur différentiel en tête de chacune des lignes avait aussi la fonction de disjoncteur ; du coup, je comprends le raisonnement.
Par contre, dans mon cas de figure, vu que le DB est calibré à 75A, je cherche des ID supérieur à 75A et je n’en trouve que jusqu’à 63A maximum…
J’ai du coup aussi cherché un disjoncteur différentiel à 63A 30mA mais j’ai l’impression que ça n’existe pas.
Que puis-je faire ?
Merci de votre aide.

Bonjour,
Mon disjoncteur de branchement est un 60/90A réglé à 75A.
Sur mon tableau, j’ai plusieurs lignes de disjoncteurs protégés, chacune protégée par un interrupteur différentiel 63A ou 40A.
Je n’ai pas d’indication sur mon diagnostique électrique pouvant correspondre à une anomalie du calibre des interrupteurs différentiels par rapport au calibre de 75A du disjoncteur de branchement.
Est-ce normal?
Je ne comprends pas bien la logique de mettre des ID de calibre supérieur au calibre du DB; le but étant de couper une ligne en cas de court-circuit et pas toute l’installation, non?

Bonjour,
Encore un grand merci pour vos articles et votre pédagogie. Je projette de rénover mon tableau et je me pose quelques questions.
D’abord, mon AGCP: Compagnie de construction électrique, 1988, plombé (installation de type 1), 1P+N, 500mA, calibre 30-60A positionné sur 60A.
Mon contrat EDF: tarif bleu avec heures creuses, 6kVA.
Les précédents occupants devaient avoir une puissance souscrite plus importante, car il y avait un chauffage électrique que je ne l’utilise plus. Donc, 6 kVA me suffisent mais le calibre est toujours réglé sur 60A.
Actuellement, les ID de mon tableau sont des 40A. Faut-il que j’installe des 63A? Cela me permettrait de répartir mes circuits avec plus de souplesse en aval.
Comment peut-on par ailleurs être sûr de la section des câbles qui sortent de l’AGCP? Je n’ai pas de pied à coulisse mais je ne suis pas certain qu’il s’agisse de 16mm². Que faire si la section est insuffisante?
Merci pour votre aide!

Bonsoir! Je voudrais savoir pourquoi le disjoncteur est placé après le compteur

Bonjour,

Je fais une rénovation pour « améliorer » de façon sensible le circuit électrique d’un appartement des années soixante. Il est nécessaire de déplacer et changer le disjoncteur de branchement en faisant appel à ENEDIS, peut on leur « fournir » un disjoncteur Legrand acheté par nous même ou fournissent ils obligatoirement le matériel. Je voulais fixer ce disjoncteur sur une plaque Legrand fixée sur la GTL avec une porte opaque pour module Legrand DRIVIA. J’ai contacté ENEDIS mais j’attends toujours…. Merci de votre aide
JLG

Bonjour,

Mon compteur est actuellement sur un mur béton dans mon garage
Je vais doubler ce dernier et finir par des parois placo
Par contre, je n’arrive pas à trouver la norme qui régit cela. On m’a parlé qu’il fallait mettre 2 plaques placo, voir remplacer la laine de verre par laine de roche
Avez vous des infos la dessus ?

Merci
Cdlt

Bonjour,
Merci pour votre site bien utile !
Je cherche à savoir quelles sections de câbles maxi le disjoncteur accepte-t’il ? 25mm2, 50 mm2 ou 70 mm2 ?
Merci de votre réponse, je ne trouve pas sur les docs que je peux voir

bonsoir une question svp donc pour du triphasé compteur marqué 60 Ampère si je fais 3 rangées en 220v sur 3 phase je dois mettre des interrupteurs différentiel de 63 ampères? car si je comprend bien chaque phase délivre 60 Ampère.Merci d avance

Bonjour.
Novice en électricité, question toute bête!:
En cas de panne électrique du fait du fournisseur, comment le retour d’alimentation est géré par le disjoncteur différentiel? Si je comprend bien le disjoncteur coupe si pas d’électricité? et comment se fait le réarmement? manuellement par l’utilisateur ou bien la coupure n’a rien provoqué et le courant repasse sans aucune intervention?
Merci de votre réponse.
Bien cordialement.
RP

Bonjour Guillaume,

Tout d’abord merci pour ce blog et vos guides, c’est une mine d’information très détaillée.
Une question très simple, dans le cas ou le disjoncteur de branchement et le compteur EDF sont installés dans une GTL (via platine), doit-on le mettre en dessous ou au-dessus du tableau électrique ?

Merci d’avance pour votre réponse.
Cordialement
Sébastien

bonjour
j’ai fait 3 devis pour refaire completement l’electricite d’un appartement de 1970 (pour la location) de 80m².

le dernier m’a dit de faire changer, avant son intervention, au frais de EDF selon lui, le DB car il n’est plus aux normes: il est de 650mA au lieu des 500mA des normes.

les deux autres electriciens ne m’en ont pas parlé…

1) parce que ce n’est pas utile ou parce qu’ils n’ont pas fait attention à l’amperage du DB?

2) et si les normes sont à 500mA, le diagnostiqueur risque de me mettre un mauvais point, non?

3) de plus, qu’en est il de la securité du 650mA? certes le tableau doit disjoncter avant que le DB n’intervienne, mais si ce n’est pas le cas, n’y a-t-il pas danger à avoir un plus gros amperage?

PS: question annexe
4) l’appartement n’est meme pas à la terre… il semblerait que l’immeuble le soit par contre.
est ce à mes frais que la mise à la terre est faite, le branchement à la terre de l’immeuble se trouvant à l’exterieur de mon appatement?

merci pour vos eclaircissements
franck

bonjour,
J’ai fais raccorder mon hangar en triphasé et ERDF m’a installé le compteur (nouveau linky) plus un DB tri non différentiel, ce qui m’a surpris. Mon tableau se trouve a 30 cm du DB.
Dois je installer une fonction différentielle 300 ma ou 500 ma en tête du tableau ?
amicalement

bonjour
j ai fait un dépannage chez un client ,du fait que la tension du courant soit très faible.
après vérification dans la niche,et contrôle du boitier porte fusible,
tout a l air normal :seulement que la tension est de 157v.
donc je contrôle directement la ligne du réseau : la c est du 223v.
que dois faire svp.

Bonjour,
J’ai un abonnement triphasé 12kVA avec un DB tétrapolaire 500mA de calibre 10/30 réglé à 20A.
J’ai un seul interrupteur différentiel tétrapolaire 40A 30mA type AC pour l’ensemble de l’installation.
Un électricien me dit de passer cet interrupteur en 63A type A et de réutiliser le 40A pour avoir un deuxième interrupteur diff dans l’installation.
Ok pourquoi pas un deuxième interrupteur diff en type A pour certains circuits spécialisés mais le 63A est il nécessaire? Un 40A n’est il pas suffisant dans mon cas?
De manière général et concernant un interrupteur différentiel tétrapolaire 40A 30mA, faut il entendre 40A par phase ou pour l’ensemble des 3 phases?

Merci d’avance.

une autre question, si je ne peux pas toucher au petit disjoncteur noir d’ENEDIS, est que je peux mettre 20 cm plus loin par exemple le BACO 30/60 que j’ai et le brancher sur le vieux petit disjoncteur noir avec du 2 x 16mm² ?
Amicalement

merci pour vos réponses, et si un jour vous vous avez un soucis dans un autre domaine que l’électricité n’hésitez pas à me le demander, j’ai certaines compétences….
amicalement

Bonsoir

Effectivement avec Linky, il semblerait qu’en tri ce soit désormais des DB 30/60A qui soient posés systématiquement. Donc 4×16² jusqu’à 52m.

Pas de problème pour l’interrupteur sectionneur, mais 63A en suivant la logique précédente.

Bonsoir
Sur un branchement de type 2 tri + n 18KVA Peut on mettre un interrupteur sectionneur en tête de tableau ?
Pour la section du câble d’alimentation (50m) peut on mettre du 10mm² , j ai vu quelque part que le consuel imposait du 16 mm² en vu de Linky
Cordialement

Bonjour Monsieur, et merci pour toutes ces informations utiles à tous, pour ma part je viens d’acquérir une maison d’avant 1949, dont la tableau en bois est dans un garage accolé à la maison sans accès dans la maison j’ai acheté un tableau électrique T5 et un BACO 30/60 car il y en a un vieux noir qui dans le diagnostique électrique est à changer ainsi que tout l’électricité car il n’y a pas de terre, puis-je changer tirer un câble du garage pour le mettre dans l’habitation et y brancher le BACO ainsi que le tableau T5 LEGRAND merci pour vos réponses.
Amicalement

Bonjour,

Je viens de faire l’acquisition d’une maison avec une anomalie électrique.
Le disjoncteur de branchement et le tableau électrique se trouvent dans un garage attenant à la maison mais sans accès direct.
Un dispositif de coupure de sécurité doit être accessible directement du logement.
Comment procéder sans avoir à tout déplacer?

Bonjour, j’ai eu un soucis électrique et j’ai fais intervenir un électricien. Pendant le diagnostique j’ai parlé de mon abonnement triphasé 12Kva. le technicien avait l’air surpris mais quand je lui ai montré le DB il a constaté que sur les trois phases 1 seul était connecté les deux autres était sectionnées. Du coup si je comprend bien nous payons un abonnement 12Kva sur trois phases mais en réalité nous n’avons que 4 Kva comme il n’y a qu’une phase de branché ? Deuxième question. Cela fait 7 ans que nous avons acheté la maison et que nous payons le tarif pour 12Kva pensez voius que nous pouvons demandé un dédommagement à Erdf ?

Bonjour,

Existe t’il des disjoncteur différentiel considérés comme vétuste, par exemple ceux avec un bouton rond orange…
CDT

Bjr,
Je prévois un déplacement de compteur et de dB par enedis qui m a procuré un devis.
Le technicien enedis qui est passé m a dit qu après déplacement il fallait que je fasse intervenir un Electricien pour recabler le db au tableau électrique. Je voudrais éviter cette charge supplémentaire d autant que le tableau va être déplacé dans un second temps.
Au vu des réponses sur ce forum il semble que j ai accès à la partie aval du disjoncteur de branchement. Aurais je l accès pour cabler le fil de télé info ( chauffe eau)?
Merci pour votre réponse

Bonjour, merci pour toutes ces infos !
Savez-vous s’il existe des platines pour disjoncteur edf qui font moins de 23cm de largeur?

Merci !

Bonjour,
J’ai une installation ancienne, disjoncteur de 650 mA, date sur le disjoncteur 1971 08,
J’ai constaté que mon disjoncteur de branchement est peut être défectueux,
lorsque je le disjoncte, mon compteur mono est encore sous tension, il tourne très très lentement,
Il faut que j’enlève les 2 fusibles qui sont sur le tableau, au dessus du compteur, pour cela s’arrête.
Est-ce un problème de terre ?, ou bien du disjoncteur ?
Le changement du disjoncteur est il gratuit, qui doit le changer ?
Merci de vos infos.
Cordialement.

Au delà de l’aspect, « droit de le faire », il y a l’aspect danger :

Vous avez en amont des fils sous tension non protégé.
Si par inadvertance, vous faites une mauvaise manip sur les fils (court-circuit), vous ne serez plus de ce monde pour venir nous en faire le compte-rendu.

+ merci beaucoup de vos réponses et aiguillages précieux 🙂

comme l’appartement va etre renové, il va manquer des disjoncteurs differentiels : toute la cuisine + plaque cuisson, volets roulants, clim, machine a laver dedié dans la sdb et nouvelles prises chambres. du coup cela passerait sur un tableau a 2 lignes.

+ la position dans ce placard est consommatrice d’espace, la photo ne permet pas bien de le visualiser, mais l’actuel est un bricolage etrange : c’est entre 2 etageres bois, avec une diagonale pour mettre le tableau en equerre. Et j’aimerai que le disjoncteur soit remis en position verticale (n’est-ce pas genant pour la norme cela ?)

votre réponse, cela veut il dire que je n’ai pas non plus le droit de modifier le mauvais bricolage qui a été fait et le juste rabattre ce boitier Enedis et son support sur le mur au niveau de l’ovale gris (qui etait la pour representer l’arrivée au mur des cables), concretement cela va le mettre a la perpendiculaire de la position actuelle sur le mur du fond.

avec le nouveau tableau poser comme cela a été expliqué, je me dis que cela pourrait rester cela en attendant de voir avec Enedis pour le deplacement du disjoncteur.

ou est-ce que je garder a garder ce truc tel quel ? (quitte a faire mon bricolage pour deplacer le tableau) ?

j’ai appelé Enedis mais clairement la personne au téléphone ne m’a pas aidé.

apparemment ils ne font pas de devis, c’est absolument obscur comme tarification et sur les operations possibles, en gros j’ai rien compris de ce qu’ils pouvaient faire. Je sais que ca coutera apparemment plus de 300 voire 450 euros, mais je ne sais pas s’ils déplaceront ce disjoncteur et ils ont demandé a ce que ce soit un electricien pro qui remplisse la demande d’intervention. Bref, je ne suis pas très avancé.

sur les aspects murs, creer cette niche, et encastrer cela sur ce mur, est-ce que cela vous parait mieux que l’actuel ? + concernant le boitier d’encastrement avez vous une bonne reference a conseiller ?

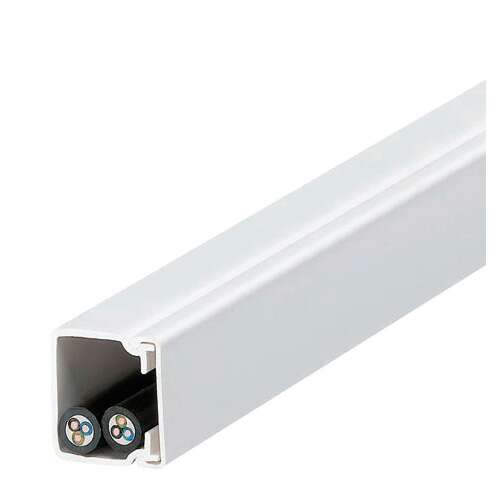

donc sur les goulottes cela vous parait raisonnable ?

encore merci de vos reponses

si, je suis votre reponse, cela veut dire qu’en l’etat je ne peux pas toucher a ce mauvais bricolage sur la planche de bois en biais qui permet de mettre le tableau electrique en facade du placard ?

Bonjour

Le problème principal, c’est le disjoncteur ENEDIS
Seul ENEDIS peut le faire, mais rien n’indique que c’est faisable en respectant la NF C14-100.
Si jamais c’est faisable, il faudra voir à quel coût.
Le mieux est de leur demander un devis de modification de branchement, car il n’y a qu’eux qui peuvent évaluer correctement la situation et les conséquences de votre demande

Voir leur réponse, mais j’ai bien peur que vous deviez vous rabattre sur votre alternative.
Pas de problème sur le fond que ce ne soit pas protégé par un 30mA (il y a bien le 500mA).
C’est toujours comme cela que l’on fait, par exemple lorsque le disjoncteur de branchement est en limite de propriété ou lorsqu’on alimente un tableau divisionnaire.

bonjour,

voici une question un peu longue 😉

dans le cadre de la rénovation de mon appartement, je voudrai revoir la partie électrique car je vais devoir ajouter une ligne au tableau electrique qui n’en a qu’une et qui est très mal placé.

actuellement il est derriere une porte, dans ce qui est un placard, avec un bricolage en bois pour rendre les connexions inacessibles tout en laissant le tableau en facade du placard (et non dans le fond ou le coté, ce qui le rendrait très peu accessible)

le schema représente une vue depuis le plafond de ce placard. Le tableau electrique est a mi-hauteur dans ce placard.

sur le petit dessin le tableau electrique actuel serait le x ,
les / sont le bricolage en bois, qui permet de remettre le tableau « en facade » et donc ni au fond du placard, si sur le coté marqué 2.
les 2, |, et _ sont les cloisons/murs, le – est la porte.
le 1 est le cable arrivée EDF qui alimente le tableau.

a gauche du placard, j’ai un couloir. (concrétement à gauche du mur marqué 2)

____________________
couloir | |
2 /|1
| /x|
o–porte–

le x represente le tableau electrique actuel et son disjoncteur de branchement.
autre point ce disjoncteur de branchement est en position « horizontale » !!! donc il n’a ni haut ni bas, mais une droite et une gauche 🙁

donc je voudrai deplacer tout cela et remettre cela en ordre, avec notamment le disjoncteur differentel principal en position verticale comme il est d’usage.

mon projet est le suivant :

– ouvrir dans le mur au point marqué 2 soit la partie gauche du placard, quand on est face a lui, un emplacement de la taille d’un boitier special encastrement.

– ce mur est en brique de 7 cm, sur cette ouverture, je vais mettre un gros tasseau bois facon linteau en partie haute pour renforcer le haut de cette ouverture, vu que avec le temps la partie haute va peser sur le nouvel emplacement du tableau. A moins que cela vous paraisse dangereux, auquel cas, je vais sauter toute la partie haute pour remplacer par une plaque de placo, qui ne pesera pas sur la structure ni sur ce futur tableau/bac d’encastrement. Sur ce point quel serait votre conseil ?

– mettre dans cet emplacement un bac d’encastrement mon nouveau tableau electrique 2 rangées, et une platine compatible avec un disjoncteur de branchement comme par exemple (si j’ai bien compris) un boitier OPL 13291 ou OPL 13285 chez Schneider comme ici : http://www.schneider-electric.fr/documents/pageFlip/e8/pdf/page/E8HP017.pdf , la partie fond du bac sera donc a l’interieur du placard.
Quelques questions : en ai je le droit du point de vue de la norme ? est-ce que ce type de bacs peut etre encastré dans un mur en briques ? Peut etre mes references ne sont pas bonnes ? a noter : la partie fond du bac sera donc a l’interieur du placard.

– faire courir du point 2 au point 1 a l’intérieur du placard une goulotte donc du mur vertical droit du placard, vers le plafond du placard puis vers le mur gauche qui sera donc derriere ce bac d’encastrement et dont l’objet sera de mettre a distance et proteger les cables l’alimentation Enedis et dans l’autre sens ramener les fils vers les points de distributions (les gaines actuelles commencent au point 1 🙁 …)

– préparer tout mon nouveau tableau électrique, dans cet emplacement 2, avec la nouvelle platine prete a recevoir le disjoncteur de branchement « déplacé »

questions :
– est-ce que si tout est pret je peux demander a un electricien pro de venir me deplacer ce disjoncteur (je suis en appartement en copropriété) sur cette nouvelle platine ?
– ou est-ce que c’est a Enedis qu’il me faut demander ?
– si c’est a Enedis, est-ce qu’ils accepteront de me rallonger ou changer les cables d’alimentations pour aller vers le nouveau tableau ? (concretement ca va necessiter environ 2/3 metres de cables supplémentaires de l’actuel point 1 vers le 2.
– avez vous une idée du cout de cette opération ? soit deplacer le disjoncteur de branchement, rallonger les cables d’alimentations ou les changer par de plus longs pour aller vers ce point 2.
– la variante serait de laisser le disjoncteur de branchement ou il est et de faire tout le reste, en utilisant la goulotte pour alimenter le nouveau tableau electrique. Cependant, je ne suis pas fan, cela veut dire que j’ai 2/3 metres de cable non protégé par un différentiel dans une goulotte du disjoncteur de branchement qui resterait au point 1 vers le tableau electrique situé au point 2.

voyez-vous des points problématiques dans ce projet ?

merci pour vos aiguillages 🙂

bonjour,
3autres questions:
1/ le DB de mon appt est de marque schlumberger, je ne vois pas de S entouré de carré. Est-il quand même selectif? si non, il faut le changer?
2/l’arrivée du courant semble se faire par du cables de section 6mm2, donc il est inutile de brancher du 10mm2 au tableau de répartition? (DB réglé à 30A)
3/ces câbles arrivent par des tubes acier emaillé, c’est autorisé ou il faut intervention enedis? qui paierait?
merci

Bonjour,
Dans mon appartement que je suis en train de renover, il n’y a seulemnt que le DB (compteur est dans le palier.
Ce DB est plombé et monté sur un coffrage en bois.
Comment je peux l’intégrer sur la goulotte GTL? je casse le coffrage bois (interdit ou pas?)
Ou suis-je obligé de le mettre à côté de la goulotte?
Merci.

Bonjour, j’ai un disjoncteur différentiel Baco chez moi, comment faire pour relever le compteur ? Merci.

a si je n’avais pas vu

cet article aussi est en erreur (la même)

« Ce seuil de 500mA n’est pas sécurisant au niveau électrique (il faut plutôt 30mA). »
aie ça fait mal aux yeux tellement ça peut être mal interprété par quelqu’un qui n’est pas à l’aise avec les notions de contact direct et indirect, différentiel haute sensibilité et différentiel associé à la terre.

Bonjour

Il n’est pas possible de laisser une commentaire sur l’article
https://www.installation-renovation-electrique.com/agcp-pourquoi-disjoncteur-abonne-installation/
qui est indiqué dans cet article, j’écris donc ici

L’article sur la fraude et le 500mA est faux ou alors monstrueusement incomplet.
Certes le 500mA va limiter le courant qu’il est possible de tirer sur la phase via la terre sans passer par le neutre sur un compteur datant de la saint glinglin mais sont rôle principal est tout autre !
Le différentiel 500mA, associé à la terre, sert à protéger les personnes contre les contacts indirects.
La NFC15-100 en parle longuement, notamment concernant la résistance de terre qui peut imposer l’utilisation d’un différentiel plus sensible (300mA par exemple) si on ne peut pas atteindre une résistance de terre satisfaisante.
Après tentons de tordre le coup à la légende de radio bistrot concernant la fraude ;
Pourquoi laisser l’obligation de ce différentiel sur des compteurs qui ne sont plus fraudable par cette technique ?
Reprenons l’hypothèse : Supposons que l’on a une terre de bonne qualité d’impédance 100 ohms. On relie nos appareils gros consommateurs (disons au hasard conso >=500mA) on va se retrouver avec une tension dangereuse (mortelle) sur tout ce qui est relié à la terre et on va donc tuer quelqu’un très rapidement (Et encore là on suppose que l’appareil en question arrive a fonctionner sans dégât avec une tension de 180v seulement !).
Moralité, la fraude serait possible qu’avec des appareils qui consomment rien : où serait donc l’intérêt de la fraude ainsi ?

C’est dommage de propager ce genre de ragots, les autres articles de ce blog sont plutôt de bonne qualité.

Bonsoir, je viens d avoir le consuel et je souhaite faire mon branchement. Enedis me dit que entre mon coffret et la maison je n ai plus que 17 metres au lieu de 30( 35 selon eux ) car il on fait un piquage de 18 metres en domaine public. J ai actuellement un coffret en attente dans un mur ( vu la taille un type 1 ) avec des fils en attente ( j ai ouvert le coffret car apres sa viabilsation on nous avez fracturer la porte du coffret. Apparement les fils sont en attente dedans. J ai 25 metres entre ce coffret et mon tableau. Est ce que je peux leur imposer un branchement type 1 ?

Bonsoir

La section de câble pour alimenter un branchement d’une habitation est désormais normée
Avec un disjoncteur de branchement mono 30/60A et 2% maxi de chute de tension il faut :
– du 35² entre 42m et 58m
– du 50² entre 58m et 83m
Bien prendre la descente et la remontée.
Donc du 25² est insuffisant. Voir en fonction des mesures plus précise, s’il faut du 35² ou 50² (sachant qu’on n’est pas à un ou deux mètres près)
A passer dans une gaine TPC rouge d’au moins 65. 90 dans l’idéal. Si nécessaire mettre un regard intermédaire.
Passer une autre gaine TPC rouge de 40 pour asservissement HC (2×1,5²) ou téléinfo (paire téléphonique de type SYT écrantée) si nécessaire
Profitez de la tranchée pour passer éventuellement d’autres gaines TPC de 40 pour autres usages : éclairage, portail, sonnette, visiophone…
20cm au dessus de tout cela, grillage avertisseur rouge

Il faudra à chaque extrémité des fouets de raccordement (ou réducteurs)

Il faudra également un dispositif de coupure d’urgence dans le logement :
Par ordre de préférence (et de coût croissant) :
– interrupteur sectionneur 63A placé sur un rail DIN en tête du tableau ou sur un petit tableau 2 ou 4 modules.
– disjoncteur de branchement 30/60A non différentiel placé sur une platine en amont du tableau
– disjoncteur de branchement 30/60A 500mA type S (sélectif) placé sur une platine en amont du tableau

petite précision quand je parles de cable 25mm² je ne sais pas si il s’agit d’un 2X25mm² ou bien d’un 4X25mm² ou encore d’un cable 25mm² multibrins
Je vous cache pas que je n’y connais rien et la multitudes de site internet que j’ai pu consultés m’ont un peu embrouillés la tete.
merci d’avance pour votre retour

Bonjour

à ma demande ENEDIS déplace mon compteur electrique d’un bout a l’autre de mon terrain, je vais bénéfier d’un branchement de type 2 . Au dos du nouveau compteur j’aurai un disjoncteur de branchement de 12kw en mono , le DB est a 60 mètres de mon tableau electrique. ENEDIS m’indique que c’est a moi de relier le DB a la maison. JE suis ok cependant il ne m’ont pas indiquer quelle cable acheter pour relier tout ça . j’ai vérifier sur le net et au vu de la puissance /distance et perte de 2% il me faudrait du 25mm² . Je suis toujours ok mais pouvez vous me confirmer cette information avant que je ne commence les travaux . il y a t-il quelque chose d’autre que ce fameux cable a acheter ? des cosses spécifique peut etre ou autre cable ? merci de votre aide

Bonjour

Nous construisons 3 maisons de ville mitoyennes. L’alimentation ERDF passe en souterrain devant l’entrée du terrain. Compte tenu du portail, nous avons très peu de place pour loger les coffrets (eau, communication et électricité) dans le mur.
Existe t’il une possibilité pour que ERDF puisse installer les trois Disjoncteurs (et peut être les compteurs dans un même coffret car nous ne trouvons pas de solutions à ce problème.
Merci de votre réponse « éclairée »

Bonsoir

Ce qu’il faut c’est avoir un dispositif de coupure d’urgence accessible.
Un interrupteur sectionneur ou un DB conviennent.
Mais évitez un DB instantané si vous avez des différentiels 30mA, la sélectivité ne serait pas bonne.

En principe les bornes aval du DB ENEDIS ne sont pas plombées, donc vous pouvez sans problème intervenir dessus.

Du 10² suppose que le DB soit un 15/45A.
Si c’est un 30/60A, il faut du 16²

@+

Bonjour,
Merci pour ce blog très riche en infos et astuces.
J’ai un studio dans lequel le DB et le tableau sont placés au-dessus de la porte (>1,80m), ce que n’a pas manqué de relever le diagnostiqueur.
J’ai donc l’intention de remettre tout ça d’aplomb.
Pas de pb pour le tableau.
Pour le DB, soit j’appelle ENEDIS (qui facture), soit je place un deuxième DB (j’en ai en stock, un S également, dont je ne fais rien) à côté du tableau, que j’alimente à partir de l’ancien tableau en 10², et que je règle au même calibre que le premier. Pas besoin de déplomber le DB existant, donc inutile de faire appel à ENEDIS. Est-ce possible, ou idiot?
Vaut-il mieux, comme je l’ai lu plus haut, installer un inter sectionneur (sans disjoncteur) en tête du tableau, pour pouvoir assurer la coupure manuelle (en cas de pb), le DB assurant la fonction protection et limitation de puissance?
Merci pour vos éclaircissements.
Cordialement

Bonjour
Dans mon appartement le disjoncteur EDF est sélectionne a 30 A. Est-ce-que je peut mettre dans le tableau électrique des disjoncteurs de 40A comme dans des Tableau électrique équipé et pré-câblé?
Merci

Bonjour,

Merci pour le blog. Nous sommes en chantier, et notre artisan a fixé un bâti de porte sur la platine (en bois) où est notre compteur EDF. Pour nous, la platine doit rester dégagée. Quel est votre avis ? Merci

Bonjour,

Le disjoncteur principale EDF est calibré à 6kw (30A)
Mon tableau précablé dispose de 4 Interrupteurs Différentiels sont à 40A c’est à dire 3 de 40A 30mA Type AC à Vis et 1 de 40A 30mA Type A à Vis

Un électricien m’a dit que je devais demander à EDF de calibrer à 9kw au lieu de 6kw pour ne pas que le disjoncteur principal EDF ne disjoncte avant mon disjoncteur précablé.

Un autre électricien me dit que ca n’a rien a voir.

Que dois-je faire svp ?

re-bonjour j’ai omis de préciser dans ma question: la puissance souscrite sera de 9 kva d’abonnement. Merçi pour votre réponse g.martin cldt

Merci de votre réponse rapide.
En fait je veux avant tout une coupure générale et une protection qui sera complétée par 1ou 2 interrupteurs différentiels 30mA.
Mais je vais quand même faire changer le compteur à 30A pour rester dans une certaine logique.
Par contre pour info que ce passe-t-il si je demande plus 15A à mon compteur ?
Il grille, ou tout simplement une partie des appareils branchés ne fonctionnera pas?

Merci pour toutes ces informations très utile.
Cordialement
Fred.

Bonsoir,
Merci de partager vos connaissances…
Je réside à l’étranger où in n’y a pas de disjoncteur de branchement…
Seulement le compteur relier directement au tableau.
Je veux rénover cela et ai apporté de France un DB 30/60 afin de le brancher en tête d’installation.
Le problème est que mon compteur indique 15A. Peut-on donc brancher un DB de 30A sur un compteur de 15?
Où je dois faire changer le compteur en 30A minimum ?
Merci de m’éclairer
Cordialement
Fred.

Bonjour,

dans le cadre de la remise aux normes totale de l’électricité de mon logement, ENEDIS va procéder au remplacement de mon compteur électrique pour un modèle linky en branchement de Type 2.
En voyant les problématique de sélectivité ou non des disjoncteur de branchement, voici ma question qui pourra vous paraitre bête :

Si le disjoncteur de branchement situé dans le boitier au dos du boitier d’ENEDIS est sélectif, quel type de dispositif de coupure d’urgence vais je devoir installer pour garantir le fonctionnement des protections différentielles des 4 rangées de disjoncteur situées dans mon tableau ?

Je ne voudrai pas que le disjoncteur de branchement situé dans la maison saute avant les disjoncteur de tête…

Bonjour
J’ai une question SVP.
J’ai un abonnement dans ma maison en triphasé 380, 9KW et 15A par phase.
Je vais acheter un SPA qui doit etre protégé avec un tetrapolaire differentiel 30mA mais en 16A (15A n’existe pas !)
Ais je le droit d’installer ce type de materiel ou est ce que ERDF doit avant me remonter legerement l’abonnement ?
Merci

Bonjour,

Mécanicien ayant un petit garage avec juste un pont et quelques appareils j’avais un petit abonnement triphasé 18 KW.
Pour quelques travaux de carrosserie, j’ai acquis un poste à souder par points qui tire 32A. Comme ça faisait sauter le disjoncteur, EDF m’a mis un abonnement 36KW avec un DB 4×30/60A S mais lorsque je soude ça saute encore. L’électricien me dit qu’il n’y a pas de défaut sur le poste mais que celui ci a des appels de courant importants qui fait disjoncter le DB.
Existe t’il un DB 30/60 genre courbe D qui pourrait résoudre mon problème ?

Merci d’avance si vous pouvez me répondre.
Seth
L’électricien me dit que non et me propose tarif jaune qui coute très cher

Bonjour, merci pour tous ces renseignements concernant les normes. Je rénove ma maison qui a 3 niveaux, le premier niveau RDC, comporte une chambre, cuisine, salle de bains, buanderie , dans lequel je vais mettre mon TGBT avec DB , les autres niveaux du dessus sont accessibles par la terrasse extérieure ,puis-je laisser mon TGBT dans l’appart du bas ?
Merci de votre avis, bien cordialement,

claude

Bonjour,

En premier lieu, je tiens à vous remercier pour la clarté de votre blog, les explications que vous apportez et de vos conseils avisés.
C’est en recherchant des informations sur le disjoncteur de branchement que je suis arrivé sur votre site.
Je viens de faire l’acquisition d’une maison qu’il me faut rénover.
L’installation électrique est complètement obsolète.
Un ami entrepreneur a démarré les travaux depuis quelques temps.
Sous la maison, il y a une cave où il a installé le tableau électrique ainsi que le disjoncteur.
Surpris de voir que je n’avais pas ce dernier à « portée de main », je lui ai demandé de me le mettre plutôt dans la maison même.
Il était étonné de ma demande.
Je lui ai expliqué que si je devais arrêter en urgence l’électricité, je n’allais pas sortir de la maison, aller dans le jardin, descendre les escaliers, ouvrir la porte du garage puis à l’intérieur de celui-ci la porte de la cave pour accéder au fond celle-ci au disjoncteur général. Cela me semblait évident mais aussi je n’y connais pas grand chose.
Il m’a dit qu’en cas de problème, le tableau électrique, avec tous ses interrupteurs différentiels, sauterait dans tous les cas, mais que si je voulais, il n’y avait pas de problème, il me le mettrait dans la maison. Il y aurait alors 2 à 3 mètres de câble entre le DB et le tableau (Schneider « Tableau monté-câblé 4 rangées »).

Est-ce bien utile de mettre le DB dans la maison selon ma situation?

Merci pour votre conseil avisé!

Cordialement

Franck

Bonjour,
J’ai bientôt finis le câblage de mon tableau et de l’appareillage.
Je vais donc devoir raccorder le disjoncteur de branchement au borniers du tableau électrique , mais cette platine d’ERDF est plombé 3 fois, (un sur le compteur, puis un en haut du DB et un dernier sur le bas du DB).
Je dois donc couper celui du bas si je veux pouvoir cabler mon installation, en ai je le droit?
Merci pour vos réponses

Bonjour,

Y a t-il un moyen (ou un appareil) pour verifier a distance si le DB est « on » ou « off »
Je ne veux pas enclencher ou deélancher le DB a distance, je voudrais juste un moyen pour vérifier a distance si mon DB est en fonction ou éteint.

Merci d’avance pour vos reponses

Bonjour,

Merci pour la pédagogie de vos explications.

Je suis en Algérie et il n’y a aucune norme imposée par la réglementation pour les installations électriques. C’est donc uniquement le souci du travail bien fait qui guide ma démarche.

Je viens de louer un bien où il y a au rez de chaussée, un compteur électrique directement raccordé au tableau. Il n’y a donc pas le disjoncteur de distribution. En revanche, chaque rangé du tableau est bien protégée par un différentiel. La distance entre le compteur et le tableau électrique est d’à peine un mètre.

Il est évident que cette installation souffre de l’absence d’un système de coupure générale. Ce sera d’autant plus vrai que j’ai pour projet de rajouter un 2e tableau en étage. Il sera alimenté à partir du premier tableau mais en amont des protections différentielles.

Est-ce que je peux me permettre d’installer en sortie du compteur un simple dispositif de coupure ou est-ce que ce doit être obligatoirement un disjoncteur de distribution (en faisant abstraction du rôle joué par le DB pour faire tourner le compteur) ?

Amitiés.

Nazim

Bonsoir

Oui, à condition d’acheter la bonne référence.

merci pour la réponse bien explicite les schémas. Donc il faut just eprevoir un compartiment dans la GTL pour l’alimentation EDF. Sachant qu’il faut aussi un compartiment pour le courant faible et un pour le courant fort. Jespere que la GTL de legrand a bien 2 cloison de séparation!

Bonjour,

Je viens d’acheter ma maison et avant la vente ERDF a changé le compteur en l’installant à l’entrée de la propriété. Je viens de m’apercevoir que dans la gaine qui va du compteur (à l’extérieur) au tableau électrique dans mon garage il y en plus des 2 gros câbles d’alimentation un autre câble constitué de 4 fils rigides qui n’est relié à rien d’un côté comme de l’autre. A quoi sert ce câble ? Merci à vous.

Cordialement.

Bonjour,

Merci pour cet article intéressant. J’ai une interrogation suite à une entrevue avec un conducteur de travaux. Dans une maison neuve il me dit que l’arrivée EDF ne doit pas être cachées et ne peut pas circuler dans la GTL. La GTL doit donc etre placée a coté du fourreau EDF et le cable d’alimentation qui va au compteur ne peut pas circuler dans la GTL. De plus il me dit que la platine DB + compteur ne peut pas etre fixée sur la GTL.

Peux tu m’éclairer sur ces questions?

Bonsoir

Si vous avez des interrupteurs différentiels 30mA dans votre tableau, je vous conseille un disjoncteur non différentiel 4 pôles, afin d’assurer une bonne sélectivité avec vos 30mA.
Ou alors un interrupteur sectionneur tetrapolaire comme suggéré par Guillaume.

Bonjour,
bravo pour vos explications limpides… une limace (!!) a fait brûler le compteur EDF dans le bloc situé à 100m de ma maison… ERDF est passé (très rapidement) pour changer le compteur et le disjoncteur. En faisant un test dans la maison ils me font savoir que je dois changer le « disjoncteur triphasé de la maison car il n’y a plus qu’une phase qui marche ». ma question est (avant de faire appel à un électricien) : quel genre de disjoncteur dois je demander (je sais que je suis en triphasé et je suppose qu’un électricien compétent saura en déterminer la puissance ? Un grand merci d’avance !

Bonjour,
Je dois raccorder un cable 2X16mm2 (installation local technique piscine avec pompe a chaleur) à mon DB, mais j’ai vu dans les questions qu’on ne peut pas avoir double branchement. Quelle est ma solution?
Merci de votre aide.

Bonsoir

La section minimum du câble d’alimentation entre le Disjoncteur de Branchement et le tableau est obligatoirement du 16² pour un DB 30/60A (pour 27m max).
C’est même désormais normé

Section minimum du câble d’alimentation entre les borniers du tableau et les interrupteurs différentiels avec un DB 30/60A :
– ID 40A : 10²
– ID 63A : 16²
– ID alimentés par peigne vertical : 16²

Attention si votre permis de construire est postérieur au 27/11/2015, vous devez respecter l’amendement A5 et l’usage des interrupteur différentiel 40A est devenu assez restrictif.

En principe dans l’ordre :
– ENEDIS réalise le branchement et fixe le panneau de contrôle avec le compteur et le DB,
– vous faites le raccordement en 2×16² avec votre tableau (+ asservissement HC ou téléinfo si nécessaire),
– le consuel vérifie l’installation,
– vous demandez la mise en service à votre fournisseur d’électricité,
– ENEDIS vient faire la mise mise en service sur demande de votre fournisseur d’électricité.

Bonjour,

J’ai réalisé l’installation de ma maison et finalise le tableau. Enedis vient bientôt pour installer l agcp. Il installeront un dd 30/60A de type s mais j’aurai un abonnement de 6kv, donc il sera réglé à 30. Comme je devrai procédé moi même au branchement entre agcp et inter dif (de 40A), je voudrais être sûre… Dois je mettre obligatoirement du 16mm ou du 10mm suffit? Si je mets du 16 suis je obligée de raccorder les disjoncteurs également avec du 16mm ou puis je descendre à 10mm puisque mes inter dif sont de 40? Une autre question me turlupine, enedis m’a conseillé de faire d’abord appel au consuel avant la réalisation de leur travaux. Mais dans ce cas, le consuel ne pourra vérifier le branchement de l’agcp? Est ce normal de procédé ainsi ou ai je été mal conseillée?

Merci d’avance pour vos précieuses réponses!

Bonsoir

Un interrupteur sectionneur c’est un dispositif de coupure manuelle. Il convient très bien pour jouer ce rôle

Il suffit donc de mettre en aval d’un dispositif de ce type, le sous ensemble de l’installation que vous souhaitez pouvoir être mise hors tension au départ des locataire.

Le dispositif peut se trouver dans le tableau principal ou dans un petit tableau déporté à un endroit pertinent, en faisant un aller retour avec phase et neutre. Attention de prendre une calibre et une section adaptée à l’intensité maximale à couper et à la longueur des fils (par exemple 63A et 16²)

Le parafoudre, dans le tableau en parallèle des différentiels.

Bonsoir Guillaume, et encore merci pour ce blog extraordinairement utile.
Je veux rénover l’installation électrique d’un studio de montagne, et je me posais le problème suivant. Je souhaite séparer l’ensemble de l’installation (cuisine, SDB, prises, etc.) qui sera déconnecté systématiquement quand nous, ou les locataires, finissons notre séjour dans l’appartement, d’un ensemble de connexions « de sécurité » (alarme, box, voire congélateur) qui, lui, doit évidemment rester sous tension. En outre, il faut que la manipulation soit simple, afin que le gardien, par exemple, puisse le faire après le départ du dernier locataire de la saison.
Faut-il placer alors un deuxième disjoncteur de branchement devant la partie à disjoncter régulièrement, ou est-ce le rôle de l’interrupteur de sectionnement (mais que je ne sais pas trop à quoi sert ce dernier) ?
Tant que j’y suis, faut-il placer un seul parafoudre juste après le disjoncteur de branchement EDF ?
Didier

Bonsoir

La norme ne dit pas exactement cela.

Elle dit qu’il faut un dispositif de coupure d’urgence dans le logement pour couper l’ensemble de l’installation (paragraphe 10.1.4.4)

Dans le cas d’un branchement type 1, c’est en général le disjoncteur de branchement ERDF qui joue ce rôle.

Dans le cas d’un branchement type 2, il faut donc prévoir un dispositif spécifique. Mais ce n’est pas forcément un disjoncteur différentiel.
J’aurai tendance à conseiller, par ordre de préférence (et de coût croissant) :
– interrupteur sectionneur 63A placé sur un rail DIN en tête du tableau ou sur un petit tableau 2 ou 4 modules.
– disjoncteur de branchement 30/60A non différentiel placé sur une platine en amont du tableau
– disjoncteur de branchement 30/60A 500mA type S (sélectif) placé sur une platine en amont du tableau
Il n’est pas pertinent d’utiliser un disjoncteur de branchement 500mA instantané, qui n’assurerait pas de sélectivité avec les interrupteurs différentiels 30mA.

Bonjour,

Comme beaucoup le disent merci pour la clarté des explications.
Je suis dans le cas d’un branchement de type 2. A la sortie du branchement d’EDF, il faut donc appliquer la norme NFC 15-100.
Est ce que vous pouvez me confirmer que c’est bien la nome NFC 15-1OO qui dit qu’il faut un deuxième disjoncteur différentiel si l’habitation est éloignée de plus de 30 mètres du compteur EDF?
Et si oui à quel paragraphe?

Merci par avance.

Bonsoir

J’avais bien compris cela et la réponse que je vous ai faite allait correspondait à cette demande.

Bonjour,
Le capot haut du disjoncteur de branchement est scellé et celui du bas ne l’est pas (je peux ouvrir le capot et voir les deux fils qui alimentent le réseau de mon appartement).
Ma question concernait la platine bois qui sert de support au disjoncteur et qui est scellée. Je ne sais pas passer les deux fils de ma nouvelle installation à travers cette platine pour se brancher sur la partie inférieure du disjoncteur de branchement.
Merci par avance

Bonjour

En général si on veut changer les fils, on attache le nouveau à l’ancien et on tire doucement pour faire glisser le cable dans la platine.
Autre solution, percer la platine à un endroit pertinent, plus proche des bornes du disjoncteur de branchement (par exemple en dessous) et faire le raccordement par ce nouvel endroit.

Bojour,
Un grand merci pour votre travail qui permet à bcp de gens de trouver des réponses à leurs interrogations.
j’ai une question concernant le branchement des deux fils sur la platine de erdf. Je ne peux pas démonter la platine car elle est scellé. Je ne vois pas comment faire pour raccorder mon nouveau tableau à ce disjoncteur datant de 1960!
Pouvez vous m’éclairer svp.
Merci

Bonjour,

Merci pour ce site bien rédigé et riche en info.

Je rénove actuellement mon appartement et J’ai une question sur le disjoncteur de branchement : la partie amont est plombé et la partie aval en bas qui va vers la tableau est également plombé.
J’ai besoin de rallonger mes câble, je peux retirer seul le plombage du bas ? ou il faut demander a erdf ?

Merci

Bonsoir

Si on parle de défaut différentiel
C’est juste que le DB est plus réactif que vos inter diff
C’est cela qu’il vaut mieux avoir un DB sélectif

Si on parle de surcharge, c’est que vous dépassez la puissance de votre abonnement

Si on parle de court-circuit, c’est un événement violent sur une installation. Impossible de savoir ce qui déclenchera en premier. Cela peut être le DB, le disjoncteur du circuit, voire les deux.

bonjour , si mon disjoncteur d’abonné se déclenche et que au niveau de mon tableau électrique aucun inter diff ne se déclenche ni les disjoncteurs . Le défaut est du à quoi , merci

Bonjour

Si le vieux 650mA fonctionne encore, il n’y a pas de raison qu’ENEDIS le change gratuitement.
Si vous voulez que ce soit fait, par exemple parce que vous voulez un sélectif vu que vous mettez des différentiels 30mA, ce sera à vos frais.

Bonjour, merci pour vos fiches détaillées et très pédagogiques ainsi que vos retours aux questions. Abonné en 6kVA prévoyant de passer en 9kVA. Etant en rénovation le panneau de contrôle dans la maison date de 1958 avec un DB 15/30 diff de 650mA. A l’extérieur, j’ai un branchement par ligne aérienne puis avant de traverser le mûr pour accéder au panneau 2 gros vieux dominos accessibles en tendant le bras dont on commence à voir des morceaux de fils dénudés, les gaines étant tellement sèches. J’ai fait 2 appels à EDF, un technicien ERDF est venu uniquement intéressé par me faire un devis de déplacement de compteur avec tout à ma charge (823€ et tant qu’à faire c’est au client de payer la maintenance d’EDF sous couvert d’un besoin) avec changement de ligne aérienne complète sur 22m. Il me semble que rien que le DB devrait être changé car le différentiel de 650mA n’est plus d’actualité, EDF me dit que non. Selon vous qu’en est il des normes à ce sujet? Ma priorité étant la sécurité avant tout et avoir une installation pérenne. Je vais refaire mon électricité dans la maison tout aux normes (et il y en as!!!) et je suis très agacé de constater la légèreté avec lequel EDF traite le part de boulot. Déplacer le compteur est très secondaire. Je vous laisse un lien vers des photos.
Bien Cordialement

Appelez ERDF (désormais ENEDIS)

autrement j’ai un fourreau de 90 qui arrive dans mon local pompe a chaleur , pourrons t »il le mettre dans ce local.merci de vos réponses

Merci,qui dois je appeler?

Bonjour

Pour moi, non le cable ERDF ne peut pas cheminer dans le logement sur 3m50 (ou alors dans la gaine doit être dans la dalle pour ressortir au bon endroit)
Mais le mieux est de voir avec eux.

Bonjour,je construit un pavillon.Ma gtl est a 3m50 du point pénétration du cable d’alimanentation.Pourrons t’ils mettre mon disjoncteur de branchement et mon compteur a proximité de la gtl ?

Bonjour

De nos jours ERDF demande d’enterré les cables de la dérivation individuelle, mais il est possible qu’un passage aérien soit encore une possibilité

Je n’ai pas bien compris votre configuration.
Où se trouver le compteur ERDF ? sur la façade ? dans le logement ?
Où se trouve le disjoncteur ERDF ? sur la façade ? dans le logement ?

En principe avec un branchement type 1, le câble avant compteur et disjoncteur ERDF ne peut pas cheminer dans le logement.
le panneau de contrôle doit se situer au plus près du point de pénétration.

Il est interdit de mettre une gaine TPC dans un logement car inflammable (mettre une gaine ICTA). Ce type de gaine ne peut être posée qu’en enterré.

Bonjour, votre site est très détaillé, félicitation.
J’aurais une question , j’ai une maison dont je rénove l’intérieur car brut béton.
Les dalles sont faites, il n’y si on peut dire que l’aménagement intérieur.
Erdf doit me poser le compteur sur la façade de ma maison, car je suis à la montagne, et s’ils le posent en limite de propriété, l’hiver les skieurs risquent de buter dessus. Donc pose sur façade.
Le branchement type 1 permet de passer un câble de longueur maxi 30 m jusqu’à ma GTL.
Doit-il obligatoirement être enterré ?
Dans mon cas, les dalles etant faites depuis longtemps, je pensais pouvoir le faire passer dans les combles et le faire redescendre dans ma GTL via un TPC Ø75 .
ERDF me dit que c’est interdit alors que lors de la visite du technicien pour l’étude, ce dernier m’adit qu’il n’y avait pas de soucis.
Cordialement

Bonjour,

Je viens d’acheter un appartement et l’électricité est à refaire. Ma question concerne le disjoncteur de branchement qui est à remplacer. Suis-je obligé de faire appel à ERDF ou bien, y-a-t-il un moyen de couper l’alimentation au niveau du compteur qui je le précise n’est pas dans l’appartement. Merci pour vos réponses, super site.

Bonjour

j’ai dans le jardin une dépendance qui a son propre tableau mais dont l’alimentation semble directement raccordé au 500mA de la maison principale ( je vois 4 fils raccordés quand je retire le capot inférieur du 500mA, et je ne peux couper l’alimentation de la dépendance qu’en faisant disjoncter le 500mA)
Le câble court ensuite dans les combles perdus puis est enterré dans le jardin, bien protégé dans une grosse gaine rouge.

Si je comprends bien cet article, cette installation n’est pas conforme. Quelle en est la dangerosité et que dois je envisager pour y remédier ?
Les câbles connectés au 500mA sont plutôt larges, je pense du 10², peut être même du 16 mais je suis débutant en la matière
A quel type de disjoncteur les raccorder si je dois les déplacer du 500mA et avec quel type de fil les rallonger ?

Désolé si ce message apparait à plusieurs reprises. cela fait plusieurs fois que je tente de l’envoyer mais il n’apparait pas sur la page

Cordialement

Bonjour,

J’ai une installation Type 2 (+50m d’allée avant la maison), je viens d’avoir le visa du consuel. J’ai donc appelé EDF pour ouvrir mon contrat, puis ERDF m’a appelé pour l’installation définitive, jusque là pas de soucis.
Sauf qu’un des deux ne sait me dire le DB que je dois mettre dans l’habitation, je n’ai pu obtenir que la référence d’ERDF suivante (celle du DB qu’ils posent) : « Disjoncteur 1, 2 phases, 30/60, S/L »
Donc pour le début c’est assez simple je dois mettre un DB 30/60mA, mais est-ce que S/L veut dire qu’il s’agit d’un DB Sélectif et que donc je dois prendre un DB non sélectif ? c’est pas très clair (et la personne au téléphone ne savait même pas de quoi je parlais) j’ai demandé s’ils avaient un service technique pour répondre à la question : non…

Une idée ?

Bonjour
Étant en travaux suite à des inondations, des individus se sont introduits dans mon appartement et ont sectionné le câble émergent du sol allant au disjoncteur de branchement qu’ils ont d’ailleurs emporté avec eux.
Le câble est impossible à mobiliser et j’ai cru comprendre qu’aucun pontage n’était autorisé sur ce type de câble.
Le compteur est à 25 m environ.
Un technicien ERDF est passé et m’a annoncé après un appel à sa centrale que c’était ERDF qui allait intervenir.
15 minutes après il me rappelle pour me dire que finalement non, j’ai tout à réaliser moi même et qu’ils procéderont seulement au branchement final.
Je voulais savoir si vous aviez des éléments sur le champ d’action ERDF lorsqu’il s’agit d’un matériel de leur propriété.
Merci pour votre réponse.

Bonjour Guillaume,
Encore une question cette fois-ci au disjoncteur de branchement.
Celui-ci date des années ’70.
Les câbles en sortie vers de tableau de répartition doivent être du 6 mm2 maximum, ce que je changerai avec la rénovation de l’installation en 16 mm2.
Par contre, j’ai l’impression aussi que le câble électrique venant du compteur (situé dans la rue) ne dépasse pas 10 mm2 (voire 16 mm2 mais j’en doute), pour une distance entre le disjoncteur de branchement et le compteur d’environ 20/25m.
Quand je demanderai à ERDF de changer le disjoncteur de branchement, puis-je demander aussi le changement du câble (a priori en section 2×25 mm2 d’après la norme NFC 14-100) ?

Bonjour Guillaume,
Voila mon soucis, dans mon « entreprise » j’ai plusieurs tableaux électriques.
Et j’ai un disjoncteur général EDF. L’installation est en triphasé réglé à 60A.
Le problème c’est lors d’un défaut, genre au troisième étage, j’ai le général EDF qui saute (rez de chaussé) plus mon différentiel au niveau du tableau ( 3eme étage) du coup, plus de courant dans l’ensemble de l’établissement, sachant que chaque tableau de tous les niveaux est au norme, sous des protections différentiel 30 mA.
Est-ce que je peux faire changer ce disjoncteur EDF, par un sélectif, pour éviter son déclenchement a chaque fois qu’il y a un problème d’installation ou d’appareillage. Et ainsi d’éviter de couper tout le bâtiment.
mer

bonjour,
je suis dans le cas d’une installation de type 2 pour un maison individuelle et la distance entre le point de livraison et le tableau d’alimentation générale est de deux petit mètres supplémentaire par rapport au max prévu c’est à dire 38m au lieu de 36m pour une section de 16mm2 (cuivre) !? dois-je obligatoirement passer a la section supérieur c’est a dire 25mm2 (cuivre) ou puis-je laisser ce cable tel quel ? merci d’avance

Bonjour,

Tout d’abord félicitations pour ce blog.

Vous dites (ou alors la norme dit) que pour un abonnement mono 12kVA, le calibre du DB doit être réglé sur 60A.

Quel est alors l’intérêt de positionner en tête de circuit un ID de 63A ?

Dans mon cas, mon circuit de chauffage atteint 10kW, je comptais donc mettre un ID de 63A en tête.

Mais le DB ne risque-t’il pas de déclencher avant l’ID ?

Bonjour,
J’ai réalisé mon installation en triphasé (du fait de ma Pompe à chaleur). L’arrivée ERDF (position du disjoncteur de branchement) se situera dans le sous-sol. Bien que celui-ci soit parfaitement accessible (escalier large et éclairé), j’ai ajouté un disjoncteur tétra 40A au rez-de-chaussée juste derrière la porte d’entrée (partie habitable), avec un parafoudre (recommandé dans ma zone d’habitation). Je pense demandé un contrat de 12KVA, donc DB calibré à 20A. Je redistribue ensuite l’alimentation sur mes trois tableaux (1 par niveau). A la lecture de votre exposé, cette démarche semble acceptable, à la nuance du calibre ?, pourtant on me dit que ça risque d’être refusé par le consuel. Qu’en pensez-vous ?
Bien entendu ce disjoncteur tétra et le parafoudre se situe dans un boîtier, sans clé.
Merci de votre attention,
Cordialement.

bonjour j’ai une petite question, est ce que je peux prendre directement l’electricite dans un disjoncteur B a un autre disjoncteur B ( le cas de deux appatements dans un maison qui possede un compteur ), ou dans la sortie de compteur et merci d’avance

Bonjour,

Déjà, super site que je continue de parcourir ; merci de partager toutes ses connaissances !

Je change mon tableau elec et y’a un truc que je comprends pas concernant les disjoncteurs de type II (ou alors c’est que mon installation est veille et / ou pas aux normes…)
J’ai un compteur EDF (sans « bouton d’arrêt ») puis (à 30m) dans un local extérieur un disjoncteur « principal » (à 45A) puis (à50m, dans le garage) à côté du panneau elec un disjoncteur « secondaire » (30A)
Je comprends pas l’utilité de ce disjoncteur secondaire.
Ne pourrais-je tout simplement pas mettre un interrupteur général avant le nouveau panneau ? (parceque c’est en gros ça fonction depuis 30ans depuis qu’ils ont bougé le principal…)
et même est-ce que je pourrais pas directement partir sur le tableau elec (2 lignes de différentiel 40A) ?

Merci

Bonjour
Les sujets traités sont très bien expliqués .J ai voulu me pencher sur mon propre cas par curiosité après avoir lu vos commentaires
J ai actuellement un disjoncteur de branchement (ancien modèle 1979 500mA je n ai pas vu le carré type S) qui est calibré 45A (certainement du temps du précédent propriétaire) .Mon abonnement est 30A 6kw et la sortie du DB positionné juste au dessus du tableau est en 10mm².
Cas d école si j avais besoin de plus de puissance 60A EDF peut il remplacer sur demande ces deux sorties par du 16mm² sachant que le câble de terre est en 10mm² ….
Autre question je n ai pas de connexion visuelle et en attente au niveau du DB à un fil pilote .Le compteur est en bord de propriété à une 20 aine de mètres .Y a t il un moyen de savoir s il y a un fil pilote en attente au moins au niveau du compteur qui date certainement de la même époque .
Merci

Bonjour,
je suis un Belge (et je m’excuse pour mes fautes…) qui vient d’acheter une maison en France. J’ai qqs traveaux (electrique) à realiser, donc le deplacement du coffret électrique principal avec qqs metres.
Est de que je peux faire une « connection » sur le cable de connection entre le disjoncteur principale (EDF 30A/6kVA Mono) et mon tableau avec les disjoncteurs, ou est ce que je dois refaire le cablage completement (10mm²) ?
si une connexion est admit, comment la réaliser ?
merci

Merci beaucoup 🙂
Cordialement,

Bonjour,
Merci de m’avoir répondu.
J’ai vérifié, j’ai un abonnement 6kVA, ce qui correspondrait donc à du 30A ?
Si l’acheteur de mon appartement passe sur un abonnement 9kVA (ce qui n’aurait pas de sens vu l’appartement, mais imaginons), il serait alors susceptible d’atteindre les limites des inter diff, et devrait donc les changer ? (ainsi que les conducteurs dans le tableau, vu qu’ils doivent être en 10mm², il devrait les remplacer par des 16mm² ?)
Cordialement,

Bonjour,

Tout d’abord merci pour votre site, il m’aide vraiment à préparer la rénovation électrique de mon prochain appartement !

J’ai une question, je viens de faire faire le diagnostics électrique de mon appartement, et une anomalie est ressortie (d’après l’expert il trouve cette anomalie dans 9 installations sur 10), et j’aimerai comprendre.

Mon AGCP est un 15/45 (par contre je ne me souviens plus de la puissance de mon abonnement. En tête de mon tableau il y a un inter diff 63A, et chaque ligne de disjoncteurs est protégé par un inter diff 40A.
Pour l’expert l’anomalie provient du fait que mes inter diff sont en 40A par rapport au 45A de l’AGCP. D’après lui il faudrait remplacer tous les 40A par des 63A.
Pourquoi, et est-ce vraiment nécessaire (d’après lui non, mais il est « obligé » de pointer l’anomalie) ?
