Tableau électrique pré câblé ou tableau à monter soi-même?
Si vous êtes en préparation de vos travaux d’installation électrique, vous avez surement pu vous balader dans les rayons d’une grande surface de bricolage ou encore sur un site internet à la recherche de matériel électrique.
Et vous êtes surement tombé sur un tableau électrique pré câblé (on parle aussi de tableau électrique pré-équipé).
Peut être vous êtes vous posé les questions suivantes:
- Pourquoi choisir un tableau électrique précablé?
- Un tableau électrique pré-équipé permet il de faire des économies?
- Comment installer et brancher un tableau électrique pré câblé?
Ces questions, je vais tenter d’y apporter une réponse.
Pourquoi choisir un tableau électrique pré câblé?
Le choix se porte sur un tableau électrique prêt à l’emploi pour deux raisons principales.
- La première c’est l’aspect facilité d’installation. Vu que tout est déja installé, on peut croire qu’il est plus facile de poser un tableau électrique tout prêt plutôt que d’installer tout le matériel pour le tableau électrique.
- La seconde idée, c’est que financièrement le tableau électrique est moins cher que l’achat de pièces détachées (coffret électrique, disjoncteur, peigne….)
Je vais mettre à mal ces deux idées tout de suite.
Le tableau électrique pré équipé pour faire des économies?
Rien de plus concret qu’un exemple: je vais donc choisir une référence de coffret électrique équipé disponible en grande surface de bricolage et faire la comparaison au niveau du prix, en incluant également d’autres paramètres comme la main d’oeuvre par exemple.
Comparatif de tableau électrique pré câblé 2 rangées Schneider VS tableau à équiper soi-même:
Tableau électrique pré-câblé une rangée, contenu et tarif:

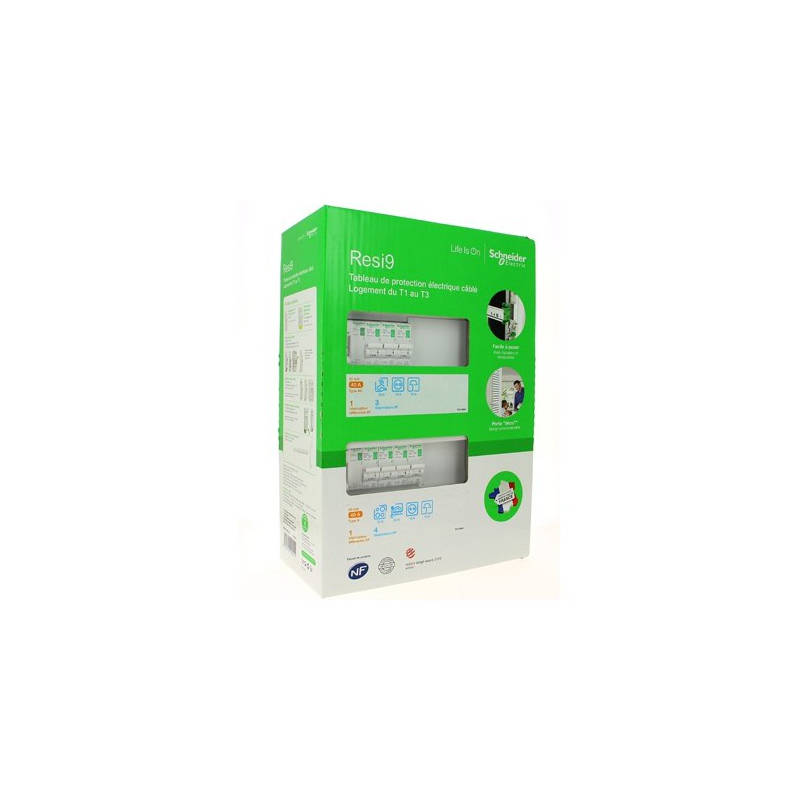

Voici le tableau électrique en question (disponible en suivant ce lien) de la marque Schneider Electric.
Ce tableau est composé des éléments suivants:
- Le Coffret 2 rangées 13 modules Resi9 R9H13402.
- 1 interrupteur différentiel 30mA 40A type A R9PRA240.
- 1 interrupteur différentiel 30mA 40A type AC R9PRC240.
- 2 disjoncteurs magnéto thermiques courbe C 10A R9PFC610.
- 2 disjoncteurs magnéto thermiques courbe C 16A R9PFC616.
- 2 disjoncteurs magnéto thermiques courbe C 20A R9PFC620.
- 1 disjoncteur magnéto thermique courbe C 32A R9PFC632.
- 2 Peignes d’alimentation horizontaux R9PXH210.
- 1 peigne vertical d’alimentation R9PXV.
- Obturateur fractionnables R9H13387.
Prix annoncé: 230€
Prix des éléments séparés:
Si je veux rester cohérent, il me faut choisir les prix des éléments dans le même magasin ou la même boutique en ligne.
Voici donc les tarifs élément par élément pour toutes les références avec les liens pour que vous puissiez les retrouver:
- Coffret seul: 32 euros (vendu ici)
- Interrupteur différentiel 40A type A: 49 euros (en suivant ce lien).
- Interrupteur différentiel 40A type AC: 40 euros (disponible ici).
- Disjoncteur 10A / 16A / 20A / 32A: 9,85 euros (soit 69 euros à acheter ici).
- Peignes horizontaux: 5 euros (soit 10 euros en suivant ce lien).
- Peigne vertical: 7 euros (à retrouver ici).
- Obturateurs 5 euros.
soit un total de 212€.
Comparatif entre les deux versions de tableau électrique:
Qui va remporter le match du prix entre tableau électrique à monter soit même et tableau déjà équipé?
Contrairement à ce qu’on pourrait croire, le prix du tableau électrique précablé pour cet exemple est plus cher que pour les éléments achetés séparément et à brancher soi-même.
Comment justifier cette différence de prix? Du fait que le tableau est déjà monté, ce qui permet de gagner du temps par la suite.
Pour le cas de ce tableau, je ne suis pas convaincu (je donne des arguments dans à la fin de l’article).
Installer un tableau électrique précablé:
Passons maintenant à une explication rapide concernant l’installation d’un coffret électrique précâblé.
Lors d’une installation classique, la connexion des différents éléments qui composent le tableau électrique (interrupteurs différentiels, disjoncteurs…) se fait au fur et à mesure de l’installation.
Dans le cas présent, tous les éléments étant branchés, il ne suffit plus que de visser le coffret au mur (ou sur un support goulotte GTL) et venir raccorder les alimentations des circuits électriques sous les différents disjoncteurs.
Le gain de temps se fait donc sur l’installation du tableau et des différentes protections sur les rangées et leurs interconnexions.
L’utilisation d’un coffret pré-équipé permet de gagner du temps sur le cablage horizontale et verticale du tableau électrique
Mon avis sur les tableaux électriques prêt à l’emploi:
Je reviens sur le tableau précâblé Schneider présenté en début d’article.
Je pense qu’il ne faut pas orienter son choix sur un tableau de ce type pour plusieurs raisons:
- Il ne correspond pas forcément à un besoin spécifique.
- Il ne contient pas de disjoncteur 2A qui peut être utile pour la protection de la VMC.
Pas de coffret électrique pré-câblé sans plan électrique:
Vous pourrez surement en conclure que je suis opposé à l’utilisation de tableau électrique pré équipé?
Ce n’est pas le cas, car il m’arrive d’en utiliser à titre professionnel.
Dans quel cas?
Dans celui ou j’ai bien identifié mes besoins en amont (en réalisant les plans électriques du logement notamment). Si tous les éléments électriques du projet sont repérés, que les boites de dérivations sont positionnées et que les alimentations sont calculées, alors il est tout à fait possible d’utiliser un tableau électrique pré-installé.
Bonjour
J’aurais besoin de vos lumières.
Je refais complètement l’électricité de ma nouvelle maison. Tout est à reprendre. Changement de tableau, passage de tous les câbles… Quand je prévois tout ce qu’il faut, je me rends compte que le tableau 3 lignes que j’ai acheté ne suffira pas du tout… Avec celui-ci j’alimente le RDC, le 1er et le 2eme étage.
Reste tout le sous-sol, la piscine extérieure, un abri éloigné et une pompe à chaleur pour la production de chaleur de la maison. Cela me donne du coup 4 tableaux supplémentaires. Je passe du 16² pour les liaisons entre tableaux.
1-Il me serait plus facile de partir du premier tableau au RDC vers celui de la cave (moins de 3m ce câble), et ensuite de la cave vers les trois autres… Est-ce possible (avec des disjoncteurs 40A au départ et des interrupteurs différentiels 30mA 40A à l’arrivée pour chaque liaison bien sûr, car les longueurs tirées iront de environ 10m à moins de 50m en 16²) ou dois-je forcément tout faire partir du tableau principal pour ne pas « surcharger » la liaison entre le principal et celui de la cave ?
2-Je pense que je vais devoir refaire une terre digne de ce nom aussi. actuellement, il s’agit d’un piquet (dont je ne connais pas la longueur) planté dans le sol de ma cave (il dépasse de 40cm du sol), dans un regard ( de pratiquement 40cm de profondeur) qui reçoit de temps en temps de l’eau quand j’ai des remontées d’humidité dans la cave, le tout raccordé avec du 2,5² jusqu’au tableau… qu’en-pensez-vous ? Quelle serait la meilleure solution ? Piquet ou câble nu enterré, voire l’association des deux ?
Je vous remercie par avance
Bonsoir
1/ Oui c’est possible
Vous inspirer d’un mixte de ces 2 solutions :
https://www.casimages.com/i/180920090047383215902147.jpg.html
https://www.casimages.com/i/200308101428383216678632.jpg.html
ou même de celle-ci (c’était du triphasé, mais la logique reste la même) :
https://www.casimages.com/i/191201091033383216536405.jpg.html
Evitez néanmoins de trop démutiplier les tableaux, cela devient difficile de s’y retrouver
2/ Il n’y a pas de meilleure solution tout dépend de la nature de votre sol.
Louez un appareil de mesure et faites des essais.
Bonjour. Une femme qui ne connaissait rien à l’ installation électrique, a achetée un livre » l’installation électrique » de Thierry Gallauziaux et David Fedulo, dans la collection comme un pro des éditions Eyrolles, c ‘ est une maison de 7 pièces ( cuisine et sdb compris ). Tout fonctionne à merveille depuis plusieurs années. Donc : prendre le temps ( lectures de livres et documents, faire des plans, demander conseils et se lancer avec cette idée: je vais le faire
Bonjour,
Je voudrais ajouter quelques remarques sur le sujet.
L’exemple donner ne reflète pas la réalité, car chez Leroy Merlin j’ai acheté un tableau pré équipé Legrand 3 lignes de 13 modules à 279 € ( Maintenant il est à 409 €, allez donc savoir pourquoi ? ), comprenant 1 interrupteur différentiel 63 A type AC, 1 interrupteur différentiel 40 A type AC et 1 interrupteur différentiel 40 A type A, tous 30 mA. Puis 3 micro disjoncteurs de 10 A, 4 de 16 A, 3 de 20A et 1 de 32 A. Je pense que là, il n’y a pas photo. Je pense qu’il va redescendre sous la barre des 300 €, lorsqu’il sera de nouveau en promotion. Mais c’est pas tout, j’ai vu chez 123 elec, un tableau Legrand Drivia ( Je ne connais pas ), presque pareil, 3 rails de 13 modules chacun, avec 2 interrupteurs différentiels 40 A type AC et un Type A, 10 micro disjoncteurs et 2 prises pour 194,90 €. Alors excusez-moi, mais si le pré câblé n’est pas intéressant dans ces conditions, mais c’est que j’ai dû louper quelque chose !
Bonjour a tous, ma question est. combien de disjoncteurs ont peut installer devant un DDR, j’ai lu que le maxi est 8 alors pourquoi installer un 63a si un 40 est nettement suffisant pour les 8 . merci de conseils.
je construis une maison tout seul de 180m², et je bloque au niveau électrique.
j’ai acheté un coffret de 18 modules et 4 rang. ( j’ai fais la connerie d’acheter un coffret de 3rang et 12 modules pré équipé. bon je vais utiliser les disjoncteurs).
j’ai 240a AC et 140a A
Bonsoir
La norme a récemment changée à ce sujet
1/ C’est bien 8 disjoncteur maxi par ID
2/ La plupart du temps un ID 40A est largement insuffisant pour 8 disjoncteurs
– Soit vous mettez un ID 63A et pas de contrainte sur le cumul des calibres des disjoncteurs en aval
– Soit vous mettez un ID 40A et la somme du cumuls des calibres des disjoncteurs en aval, multipliés par 1 pour le chauffage, l’ECS et la recharche des véhicules électrique et par 0,5 pour les autres usages ne doit pas dépasser 40A
Si vous construiser vous même, renseignez vous bien sur la dernière version de la norme (amendement A5) en vigueur depuis un an.
Bonsoir
Pas très fana de ce genre de tableau.
Dans un tableau pré-cablé, il y manquera surement des éléments et à l’inverse il y en a qui ne serviront pas.
De nos jours, avec les interrupteurs différentiels peignables, les peignes verticaux, les disjoncteurs à connexion automatique, câbler un tableau ne présente aucune difficulté technique.
Le seul intérêt ne peut donc être qu’économique (ce qui n’est pas évident au vu de la démonstration ci-dessus).
Il faut commencer par faire l’inventaire de tout ce qui est nécessaire dans le tableau, puis voir s’il y a un tableau pré-équipé qui s’en rapproche
Il faudra ensuite faire le chiffrage des éléments achetés au détail et comparer au coût du tableau pré-équipé, comme l’a fait Guillaume plus haut et prendre la décision en fonction.
