Spot IP65 classe 3 et installation au dessus de la douche, les règles
Lorsqu’il est question d’installer un point d’éclairage comme un spot au dessus de la douche, on lit souvent tout et son contraire. Voici un éclaircissement (c’est le cas de le dire) sur les règles à respecter avant d’installer un éclairage au dessus d’une douche. Je indique pourquoi vous devez opter pour un spot IP65 et du matériel électrique de classe 3:
Ce que dit la norme NF C 15-100 à propos de l’installation d’un spot au dessus de la douche:
Schéma général sur les volumes dans la salle de bain NF C 15-100:
Note: La notion de volume a évolué dans le dernier amendement de la norme NF C 15-100. Je vous invite à vous reporter sur mon article sur les nouveaux volumes dans la salle de bain.
Voici un schéma qui récapitule les volumes dans la salle de bain (avant amendement A5) dans le cas d’une douche avec cabine et receveur encastré.
Pour installer un spot au dessus d’une douche, il faut d’abord mesurer les distances afin de respecter les volumes
Eclairage de la douche et emplacement du spot selon les volumes
Installer le spot au dessus de la douche dans le Volume 1:
Sur le schéma ci dessus, le spot est positionné dans le volume 1.
Pour installer un spot au dessus de la douche dans ce volume, il faut respecter les condition suivantes:
- Le spot doit être IPX5. Vous trouverez aussi IPX4, avec notification que dans le cas d’une douche à jet Horizontaux (buses hydromassantes par exemple) la protection doit être portée à IPX5. Qui peut le plus, peut le moins, choisir un spot au dessus de la douche IPX5 est un gage de sécurité supplémentaire. Un spot IP65 permettra donc de répondre à la préconisation IPX5.
- La tension d’alimentation du spot au dessus de la douche en volume 1 doit être de 12V / TBTS (Très Basse Tension de Sécurité) classe 3.
Installer le spot en faux plafond en protégeant de la laine de verre et de l’isolant:
Un spot encastré, ça chauffe, et il faut éloigner l’isolant de la surface du spot (même si vous utilisez un spot LED).
C’est une sorte de cloche qui vient se positionner au dessus du spot et qui le sépare du contact avec la laine de verre.
Il existe un moyen technique spécifique comme le dissipateur de chaleur pour spot.
Choisir le matériel pour installer un éclairage au dessus de la douche, spot IP65:
L’important si je résume, c’est de choisir un modèle de spot IPX5 pour installer dans le volume 1 au dessus de la douche.
A ce titre, j’utilise de mon côté des spots IP65 avec transformateur 230V / 12V permettant de connecter une ampoule d’une puissance allant jusque 50W.
Voici un modèle en question, Le spot IP65 4205 de marque BPM Lighting (disponible ici) équivalent au modèle Aric dont je parle en bas de l’article.
Ce spot IP65 est encastrable (diamètre de percement de 60mm).
Il est équipé de segments qui permettent de le plaquer contre la cloison du plafond.
L’étanchéité est faite via le verre du spot IP65 et grâce au joint d’étanchéité.
Spot IP65 vue de face
Spot IP65 vu intérieure
La bague à visser permet de garantir l’étanchéité du spot pour le mettre au dessus de la douche
Les évolutions à venir dans la norme hors des volumes 0 1 2 et 3:
Cette information ne concerne pas uniquement l’installation d’un spot au dessus de la douche. Mais plus généralement l’installation électrique de la salle de bain:
La norme NF C 15-100 est soumise régulièrement à des évolutions. Pour être sûr que l’installation électrique de votre salle de bain soit toujours conforme aux futures évolutions de la norme, l’idéal est de considérer que tous les volumes de la salle d’eau hors volumes 1 2 et 3 sont considérées comme le volume 3.
Il faut alors appliquer au maximum les prescriptions qui concernent ce volume 3
Autrement dit, hors volume 0, 1 et 2, c’est le volume 3.
Ces informations sont aussi valables dans le cadre de l’installation d’un ruban LED dans la salle de bain.
Avec quelle ampoule équiper le spot IP65 au dessus de la douche?
Je vous conseille d’équiper le spot d’ampoule LED.
Pourquoi?
Premièrement, pour une raison pratique: le spot IP65 n’est pas très pratique à changer (mettre un escabeau dans le receveur à douche n’est pas très aisé).
Deuxièmement, pour des raisons économiques: les ampoules LED sont amorties rapidement et procurent un meilleur rendu.
Je l’explique en faisant la comparaison entre un spot Halogène et un spot LED dans cet article).

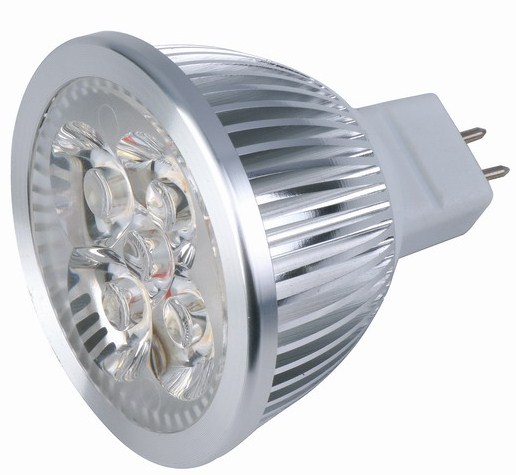

Ampoule LED format GU5.3 pour équiper un spot au dessus d’une ouche
Ou acheter un spot IP65 pour la salle de bain?
Il faut bien veiller à acheter un spot IP65 portant le sigle NF.
Concernant le prix, il est un peu plus élevé que pour un spot classique (ceux qui sont utilisé pour l’éclairage des autres pièces de l’installation électrique: Bureau, cuisine..).
Les spots IP65 sont équipés d’éléments qui permettent d’obtenir une protection plus important en terme d’étanchéité. C’est ce qui explique la différence de tarif avec un spot qui n’est pas IP65.
Les prix de spots IP65 sont aux alentours d’une vingtaine d’euros, comme par exemple cette référence de la marque Aric que je vous recommande ou encore le modèle Wattlite encastrable Blanc à brancher sur secteur.
Spot Aric IP65 étanche pour fixer au dessus de la douche
Bonjour, je suis à la recherche de spots de douche
Ip65 12 v. En courant alternatif. Je ne trouve pas.
Pourriez-vous me renseigner.
Merci
Bonjour
En 12V, vous n’aurez que du courant continu.
Pourquoi voulez vous de l’alternatif ?
Bonjour.
J’ai dans ma salle de bain un bandeau lumineux qui passe à environ à 1,90m au dessus du fond de la baignoire, et à environ 0,90m au dessus du lavabo, donc dans le volume 1.
J’ai 4 spots encastrés dans ce bandeau. 1 passe au dessus de la baignoire et 1 au dessus du lavabo.
Vu la hauteur du bandeau, je peux très bien poser la main sur le dessus des spots, donc sur les douilles.
Comme je refais la SdB, je voudrais me mettre au maximum aux normes.
En cherchant un peu, je crois avoir compris que dans mon cas, il me fallait des spots IP44 ou plus en alimentation tbts 12 volts.
Actuellement, mes spots ne sont en dessous del’IP44, mais bien en 12 volts.
Ma question est : est-il possible de poser des spots en 12 volts dans le volume 1, même si on peut toucher le haut du spot, donc la douille.
J’ai vainement chercher des spots complètement étanches en 12 volts avec encastrement standard, à peu près 67 mm.
Je peux agrandir un peu le trou d’encastrement.
Si vous avez des liens concernant ce type de matériel, je suis preneur.
Meri à tous de prendre un peu de votre temps pour me répondre.
Cordialement.
Bonjour, J’ai acheté des spots IP65 Xanlite, d’après le site ils peuvent être installés dans une douche sans problème, ils sont alimentés en 230v mais avec un transformateur integré. J’ai donc essayé d’installer un transformateur en amont, mais avec celui-ci ils ne fonctionnent pas… une idée ?
la référence des spots : https://www.xanlite-store.com/fr/spots-encastrables-integres/633-lot-de-3-spots-led-integres-345-lumens-ip65-special-salle-de-bain-cuisine-3700619419565.html?gclid=CjwKCAjw6fCCBhBNEiwAem5SOy3iRYNIzsjDXt_oociIi1VIaQjP4diIdvpjBMWlzsQKeDxMxeMhzxoC5OsQAvD_BwE
Bonjour,
Avez-vous obtenu une réponse ? Je me pose la même question.
Merci pour votre retour.
Bonjour,
Je n’ai pas obtenu de réponse malheureusement et je me pose à nouveau la question, puisque je fais cohabiter ces spots avec un ciel de pluie dans mon faux plafond au dessus de ma baignoire. (A plus de 2,25m au dessus). Je viens de voir que j’avais laissé ce commentaire il y a presque un an ??. Toujours dans les travaux à ce jour ?
Bonsoir
A plus de 2m25 du fond de la baignoire, vous etes hors volume.
Donc pas de contrainte particulière.
A vous néanmoins de faire cela avec bon sens.
A titre perso j’éviterais le 230V au dessus de la baignoire, même si la norme le permet.
Bonjour
à 2.25m vs respectez la norme NF c 15-100 mais pour ma part je ferai l’alimentation en basse tension avec tranfo modulaire ( tableau). pensez qu’avec une douchette vos enfant ou ns mêmes, l’eau peut atteindre le plafond.
La hauteur entre le receveur et le faux plafond fait 2m50.
Il y a 2 spots juste au dessus de la douche. Mon électricien me dit qu’il suffit de prendre des spots IP65 (led GU10) donc étanche et raccorder directement aux fils (220v) sans transformateur.
Est-ce risqué?
Bonsoir
A 2m25 au dessus de fond de la douche, vous etes hors volume.
Donc vous pouvez mettre ce que vous voulez
A vous de faire cela avec bon sens et en particulier de voir si vous etes suceptible de touche le spot avec la main en étant sous la douche.
Bonjour,
Apres recherche et lecture, je ne trouve pas de réponse. merci de m’aiguiller :
Sur ma douche le spot IP65 en TBTS est installé à une hauteur de 2m dans un faux plafond en bois. le transformateur de 220 v à 12v est situé alors dans le faux plafond ce dernier est isolé par la laine de verre.
Je priorise la sécurité donc les questions :
Le transformateur est il placé correctement dans le faux plafond mais reste dans le volume 1 ou faut il qui il soit déporté en hors volume par exemple?
le faux plafond en bois situé à une hauteur de 2m du receveur de la douche, peut il considéré comme isolant de la vapeur et des projection d’eau ?
merci pour votre réponse
Cordialement,
Bonjour,
Je dois équiper une salle de bains très basse de plafond, donc TBTS en volume 1 au dessus de la douche et de la baignoire. Etant donné la faible hauteur disponible j’aimerais limiter autant que possible la hauteur du doublage… Connaissez-vous des spots extra plats qui soient compatibles ?
Un grand merci d’avance
Bonsoir
Vous devez trouver cela chez pas mal de fabricants
Par exemple sur ce lien page 80 à 87 :
https://www.calameo.com/read/001828102b97fc6d48aeb
Facilement ensuite trouvable sur des boutiques en ligne
Bonjour,
Je voudrai mettre une lumière LED au dessus de ma douche donc selon votre article je devrais me tourner vers du ip65 norme 3 mais je n’ai pas de faux plafond donc je cherche un plafonnier non encastré mais a priori, je ne trouve pas ce produit lors de mes recherches sur le net. Je trouve du ip65 mais en norme 2 donc avec l’alimentation 220v direct.
Est ce que ma recherche n’existe pas? Sinon avez vous des liens?
Bonjour
Attention la norme a changé depuis cet article.
A 2m25 au dessus du fond de la baignoire ou de la douche vous êtes désormais hors volume.
Donc vous pouvez mettre ce que vous voulez comme type de spot, même 230V.
Reste qu’il faut faire cela avec un peu de bon sens et que ce n’est pas pertinent si une personne assez grande peut toucher le luminaire avec la main.
Bonjour,
J’ai installé des spots IP65 dans ma SDB. Le raccordement et les transfos sont dans le grenier avec de la laine de verre dessus. Est-ce qu’il y a un risque de feu avec le pare-vapeur ou est-ce que je peux mettre le raccordement et le tranfo dans une boite de dérivation étanche?
Merci de votre réponse.
Jean-Charles BERNARD
Bonjour des spots encastrés en très basse tension en plafond de salle de bain doivent ils être reliés à la LES de celle ci?
Pour moi Spots et LES me semble assez complexes.
Merci
Bonjour,
Les spots TBTS possèdent un transformateur d’isolement qui permettent de ne pas avoir de liaison à la terre.
Cordialement
Guillaume
Bonjour, comment relier des spots de salle de bain à la liaison équipotentielle dans le cas ou l’alimentation est en 220v et les spots encastrés dans le plafond à 2,5m.
Je vus remercie pour vos précieux conseils.
Bonsoir
Il suffit de relier les conducteurs de terre des spots à la LES.
La dernière version de la norme facilite les choses puisqu’elle autorise cette interconnexion au tableau.
bonjour
je vais faire un faux plafond de 4cm de haut + épaisseur de mon lambris pvc
je vais donc étre à +/- 2,38 m du sol de ma cabine de douche italienne
puis je mettre un IP44 (j’ai choisi un paulamn 93857) ou si je mets un IP65 extra plat avec transfo (j’ai opté pour un Paulmann 93881) est ce que je peux fixer le transfo au plafond d’origine plutôt que sur mon lambris sans risque
que choisiriez vous
Bonjour
A plus de 2m25 du fond de la douche, vous etes hors volume.
Donc vous pouvez mettre ce que vous voulez, même du 230V avec aucun indice IP et de classe 1.
A vous de faire cela avec bon sens.
Bonjour
Est-on obliger de mettre une ampoule gu5.3 dans les volumes 0,1,2 ou une gu10 convient?
merci
j ai posé un spot dans le faux plafond de la douche hauteur 2,38 un IP65 RT 2012 CE H2 lite de chez COLLINGWOOD LIGHTING y a t’il un risque dans la douche merci d avance pour toute réponse
Cordialement Mme SIMON Sylvie
Bonsoir
D’un point de vue de la norme, vous etes à plus de 2m25 du fond de la douche.
Vous etes donc hors volume et vous pouvez mettre n’importe quel type de spot.
Votre spot est IP65 est c’est encore mieux.
Mais il est n’est pas alimenté en Très Basse Tension, ce qui n’est pas idéal au dessus d’une douche.
En synthèse : autorisé mais à cet endroit, j’aurai privilégié de la très basse tension.
Bonjour,
Je voudrais installer un spot dans une niche dans ma douche, donc en volume 1 suivant la norme.
La paroi sur laquelle se trouvera la niche est composée de 2 carreaux de plâtre avec un vide entre les 2 carreaux de plâtre. Le spot 12 V IP65 sera encastré dans le vide ainsi formé.
Ai- je le droit de disposer le transfo dans ce vide. Le volume situé derrière le premier carreau est-il considéré volume 1 ou hors volume ?
Merci de votre réponse.
Cordialement
Bonjour je fais construire et l’électricien veut m’installer dans le plafond de la douche à l’italienne un spot ip67. Est ce obligatoire, il me justifie ce choix en expliquant que le spot doit être étanche a l’eau et l’air pour le respect des normes RT2012, qu’en pensez vous?
Correction de mon mail de tout à l’heure, le hublot que je projette d’installer dans la douche, Volume 1, sera fixé au mur et non pas au plafond, qu’elles sont les conditions à respecter SVP
Merci à l’avance
Pierre
Bonsoir
Si vous etes à plus de 2m25 du fond de la douche, vous êtes hors volume, donc aucune contrainte
Si vous etes à moins de 2m25 du fond de la douche, vous etes en volume 1, donc très basse tension 12V (avec transfo situé hors volume) et IPx4
Ne pouvant pas percer le plafond de la douche, je pense installer un hoblot saillie,
qu’elles sont les conditions à respecter
Merci à l’avance
Bonjour,
Petite demande qui, après recherche, est toujours sans réponse claire.
Je vais installer prochainement dans ma salle de bain des spots IP65, et passer en Led GU5.3 12v avec transformateur.
Puis-je utiliser n’importe quelles Led GU5.3 ou doivent-elles être également IP65 ?
Merci d’avance pour votre éclairage,
Cdlt
Manuel
Bonjour,
C’est le spot qui fait la protection. L’ampoule n’a donc pas besoin d’être IP65
Bonjour
L’interrupteur se met hors volume 0,1 et 2 s’il coupe la partie 230V et hors volume 0 s’il coupe la partie 12V.
Bonjour !
Je pense avoir tout bien compris concernant la mise en place des spots et du transfo, mais où doit_on mettre l’interrupteur ?
D’avance merci pour votre aide …
Bonsoir
La définition des volumes a évolué avec l’amendement A5 de fin 2015.
Désormais le volume 3 n’existe plus.
A 2m25 au dessus du fond de la baignoire ou de la douche, on est hors volume.
On peut donc mettre en théorie n’importe quel type de spot (à relier néanmoins à la liaison équipotentielle supplémentaire).
Reste que vous pouvez être plus prudent et mettre des spot avec des exigences de classe et d’indice IP plus élevées
Bonjour
Si mon plafond ou va se trouver un spot 230V led est a 2m40 il est en volume 3
ensuite j’ai trouvé des spot IP20 et CLASSE 3 quelle incidence ont les indice IP et CLASSE 1 ,2 ,3
http://www.ledkia.com/fr/acheter-dalles-extra-plate-led-basique/412-dalle-led-ronde-extra-plate-encastrable-9w.html
Il me semble que vu qu’il y a une vitre dessous il est impossible d’atteindre de partie electrique ?
Ensuite si il faut je peux rajouter du silicone entre spot et plafond
cordialement
Bonjour
Grande débutante, mais pas peur de faire… 🙂
En général je lis sur le net et trouve les réponses mais là… je sèche… (ou j’ai peut être mal cherché !)
Bref…
Je dois installer un spot IP65 au dessus de ma douche.
Y a t il une distance minimum à respecter entre le pommeau de douche fixe (qui est à 10 cm du plafond) et le(s) spot(s) ? ou pas ?
Merci d’avance
Bonjour,
Vous trouverez surement votre informations dans cet article sur les volumes dans la salle de bain
Cordialement
Guillaume
Bonjour,
Je suis en train de faire une salle de bain, j’ai 2 spot au dessus de la douche(donc volume 1):
http://www.leroymerlin.fr/v3/p/produits/kit-1-spot-fixe-a-encastrer-led-integra-5-5w-blanc-inspire-e1400071198#avis-details
et 2 autre plus loin dans la sdb (vol 3):
http://www.leroymerlin.fr/v3/p/produits/kit-3-spots-a-encastrer-optima-fixe-led-inspire-led-integree-blanc-e1400329459#avis-details
Le vendeur nous a dit qu’il ne fallait pas de driver (transformateur) pour ces ampoules led..Est ce vrai?
cordialement,
Phyl
Bonjour,
Pour le premier Kit, a priori il y a un transformateur puisque la tension indiquée est de 30V.
Pour le second kit, il est indiqué sur le site: « Ce kit LED intégrée, de 3 encastrés, peut s’installer dans toutes vos pièces, hors salle de bains. »
Cordialement
Guillaume
Bonjour,
j’ai également un spot placé au dessus de la douche. Le plafond (BA13) est situé à 2,40m du sol fini, mais seulement à 2,24 m du sol du receveur de douche. Se trouve-t-il en volume 1 ou en volume 2?
S’l est en volume 1, ce qui se trouvera au-dessus du plafond est-il considéré hors volume? En gros, pourrais-je mettre un transformateur 12V à côté du spot au dessus du plafond?
Bien cordialement,
Frédéric
Bonjour,
Pour répondre à vos questions, je vous invite à lire l’article complet que j’ai fait ici sur les volumes dans la salle de bain
Cordialement
Guillaume
bonjour
je souhaite installe des spots dans une niche a l interieur de la douche avec donc des projections d’eau
que prendre en vous remerciant
Bonjour,
D’après votre description, l’installation de ce spot se ferait en volume 1.
Il faut donc utiliser un dispositif IPX5 (IP65 par exemple) alimenté en TBTS (12V). Attention, le transformateur d’alimentation devra se trouver en dehors des volumes 0 1 2 – c’est a dire que l’alimentation électrique connectée au transformateur 220V/12V devra se situer en dehors des volumes 0 1 et 2
Cordialement
Guillaume
Merci pour vos conseils, il est vrai que les normes changent constamment et ce n’est pas évident de se tenir à jour… mais bon, là c’est une question de sécurité donc à ne pas négliger. J’ai trouvé des spots encastrables étanches qui ont l’air jolis et pas trop chers : http://www.ledsdiscount.fr/article/spot-encastrable-chrome-etanche-ip65.php Qu’en pensez-vous?
Bonjour,
Vu le prix, j’aurai tendance à me méfier.
Cordialement
Guillaume
Bonjour
On peut néanmoins ajouter qu’à 2m25 au dessus du fond de la douche, on est en volume 3 comme le montre les figures plus haut et que dans ce contexte des spots IPx1 suffisent (230V et classe 1 étant autorisés).
Et en plus depuis l’évolution de la norme de juin 2015, on est désormais hors volume à 2m25 au dessus du fond de la douche, donc il n’y a plus de contrainte particulière.
A titre personnel, je trouve ces dispositions normatives trop tolérantes, car en levant le bras une personne de taille normale atteint un spot placé à 2m25.
Par contre avec un plafond à 2m50, ce genre de disposition est intéressante.
bonjour
je suis en train d’installer une salle de bains dans mes combles et souhaite mettre un spot au dessus du bac a douche.Le spot sera donc en volume1, je prévois d’après vos explications d’acheter un spot LED IP65 de classe 3 . Par contre, a quel endroit dois-je mettre le transformateur ? Puis-je le passer par le trou que j’ai percé dans mon plafond en placo et laisser poser a l’intérieur juste a coté du spot ? dans ce cas il est considérer dans le volume1 et il risque d’être en contact avec mon variovapeur lui-meme en contact avec la laine de verre, y’a t-il un risque sachant qu’un transfo dégage de la chaleur ?
Comment procéder-vous dans ce cas? merci pour votre réponse
Bonjour,
Le transformateur doit se situer dans le volume 3.
Cordialement
Guillaume
