Le schéma électrique d’une prise de courant

Le schéma électrique d’une prise de courant

Principe de la prise de courant:

La prise de courant électrique permet de disposer d’un point de connexion électrique monophasé dans une pièce. Elle est souvent appelée prise confort ou prise 16A.

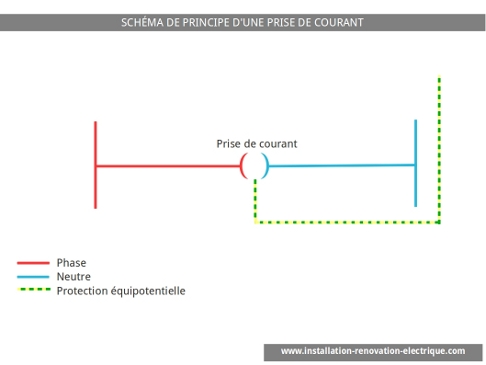

 Schéma de principe d’une prise de courant:

le schéma de branchement électrique d'une prise de courant 16A

Le schéma électrique d’une prise de courant: schéma de principe

Schéma électrique d’une prise de courant avec 12 socles de prise:

Le schéma suivant fait partie du guide des schémas électriques

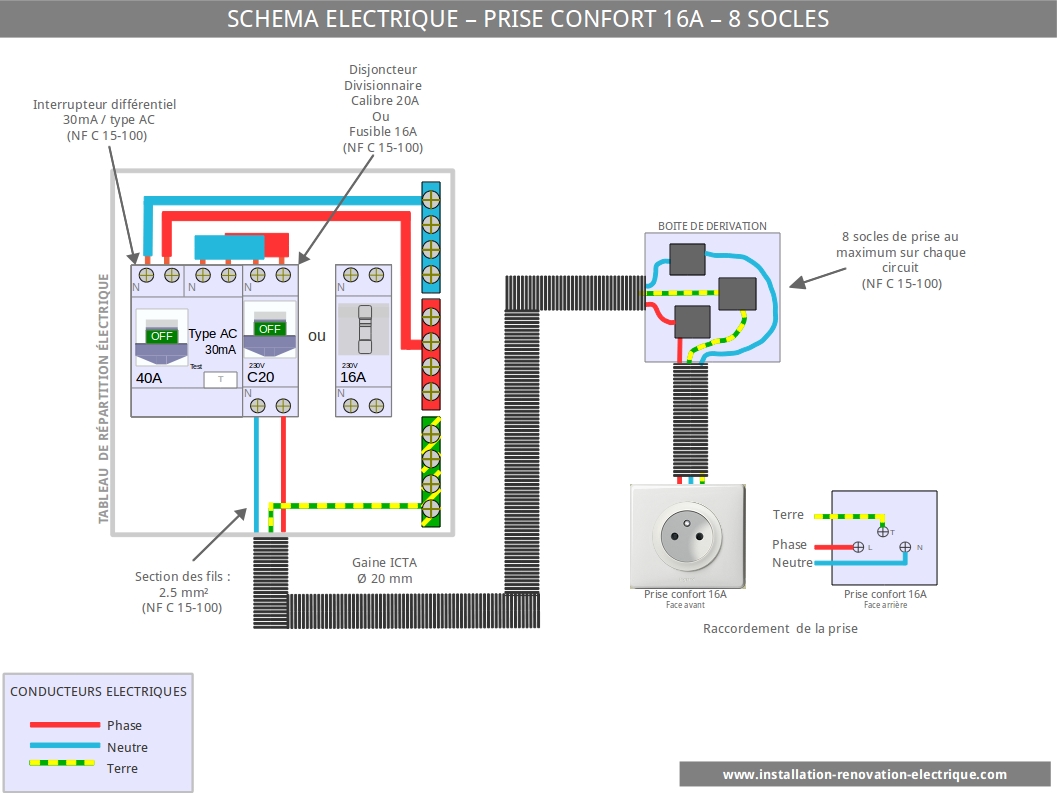

Attention: dans le schéma ci dessous, il faut remplacer 8 socles par 12 socles suite à l’évolution de la norme NF C 15-100

Le schéma électrique d'une prise de courant en respectant la norme NF C 15-100

Schéma électrique d’une prise de courant avec 8 socles de prise:

Attention: dans le schéma ci dessous, il faut remplacer 5 socles par 8 socles suite à l’évolution de la norme NF C 15-100

cablage électrique prise de courant - schéma électrique prise de courant



Le matériel électrique pour une prise de courant:

Il vous faut:

  • De la gaine ICTA en diamètre 20mm
  • Du fil en 2.5² ou 1,5mm2 selon le nombre de socles de prise électrique installés
    • Neutre: Bleu obligatoirement
    • Phase: Rouge de préférence
    • Terre: vert/jaune obligatoirement
  • Une prise de courant dite 16A

La protection du tableau électrique pour une prise de courant:

Note: les valeurs barrées correspondent à l’ancienne norme NF C 15-100 dans ce qui suit.

Pour les prises confort, c’est à dire les prises utilisées dans les chambres ou le salon, vous avez le choix entre les associations suivantes:

  • Un interrupteur différentiel 30mA de type AC en tête de ligne
  • Un disjoncteur divisionnaire 16A pour avec du fil en 1.5² (8 socles de prise maximum)

OU

  • Un interrupteur différentiel 30mA de type AC en tête de ligne
  • Un disjoncteur divisionnaire 20A  un fusible 16A avec du fil en 2.5² (12 socles de prise maximum)

Qu’est ce qu’un socle de prise?: On compte les socles de prise de cette façon

  • Une prise = 1 socle
  • Une double prise = 1 socle
  • Une triple prise = 2 socles
  • Une prise = 1 socle
  • Deux prises (prise double) = 2 socles
  • Trois prises (prise triple) = 3 socles

Exemple: Une chambre avec 3 prises simples, une prise triple et une prise double contient 8 socles de prise ( 3x1socle + 1x3socles + 1x2socles).

Le coût d’une prise de courant:

Pour la prise de courant, 3 fils passent dans la gaine.

  • Gaine ICTA diamètre 20 mm:0.32€ / mètre linéaire
  • Fil en 2.5² : 0.24€ / mètre linéaire
  • Prise 16 A: 3€ au minimum

cout minimum pour la prise de courant:  3€ + 1€ / mètre linéaire de gaine tirée

Vous avez aimé cet article ?
Écrit par Guillaume, électricien expert
Guillaume DENIS
Électricien
Passionné par l'électricité, qu'elle vienne d'un transformateur ou qu'elle soit issue du soleil. Ingénieur électronicien de formation, j'ai décidé de me reconvertir en tant qu'électricien en...
5 commentaires
robert
18 juin 2022

Bonjour,

un circuit spécialisé peut il partager son conduit si ses dimensions sont suffisantes (gaine ICTA ou goulotte etc…) avec d’autres circuits (même s’ils sont non spécialisés) puis emprunter un conduit terminal pour arriver seul sur son appareil de destination ?

Carminas
20 juin 2022

Bonjour

Bien entendu aucun problème.

Damien
12 avril 2019

Bonjour,
Je suis perplexe (encore !) après avoir tiré les fils manquants, je suis en train de remplacer chez moi des prises sans terre par des prises « aux normes » et je me posais la question de l’ordre des fils phase et neutre. Il me semblait qu’il était recommandé de placer la phase à droite et neutre à gauche (vue prise murale en place), comme dans les disjoncteurs du tableau de répartition ; et en farfouillant sur le net, c’est ainsi que je le trouve sur le site Legrand. Or sur le schéma illustré en tête de ce forum, la phase est à gauche ; de plus, je viens d’acheter des prises Schneider electric et il y est inscrit L à gauche et N à droite, prise vue de face. Qui a raison ?
Merci

Guillaume
12 avril 2019

Bonjour,

C’est une convention (phase à droite, neutre à gauche) comme sur les disjoncteurs. Rien d’obligatoire mais c’est ce qui se pratique partout. Je le fais sur mes chantiers par exemple en suivant naturellement les couleurs indiquées par les fournisseurs sur le matériel (comme vous l’indiquez vous aussi). Mais rien n’interdit de mettre la phase à gauche.

Cordialement

Damien
13 avril 2019

Merci Guillaume,
C’est bien ainsi que je voyais la chose et que je vais câbler mes nouvelles prises Schneider.
(comme si c’était des prises Legrand avec des index rouges et bleus !)
Je vais donc mettre le fil rouge à droite sur « N » et le bleu sur « L »…
Mais je trouve ça loufoque de la part de Schneider !

vadle issa
9 janvier 2021

le fil rouge signifie phase L et le fil bleu est toujours le neutre N

Bruno
23 janvier 2017

Bon j’avais donc bien tout compris… grace à vous.
J’imagine donc, qu’en mettant du 16A plutôt que du 20A, en cas de souci sur le circuit, ca disjoncte plus tot, c’est plutôt un avantage, non ?

Carminas
23 janvier 2017

Si on cherche à maximiser la sécurité oui c’est un avantage de mettre 16A
Mais si on souhaite disposer du maximum de puissance possible il faut mettre 20A

Ceci dit, 16A autorise 3600W ce qui suffit à la plupart des usages standard d’un circuits prises.

Reste que cela peut être insuffisant le jour où vous voulez faire une raclette party avec plusieurs appareils ou que votre chauffage central est en panne et que vos amis vous prêtent des radiateurs électriques d’appoint

Bruno
23 janvier 2017

Bonjour.
La phrase dans le commentaire d’Emmanuel, plus haut, m’interpelle, il dit : »le nombre de prises suivant le calibre du disjoncteur a changé lui aussi! »
Ce ne serait pas plutôt « …suivant la section du fil ? »
On peut mettre 12 socles avec du 2.5 sur un disjoncteur divisionnaire 16A, puisque c’est 20A maxi.
Ce que je comprends c’est que les sections de fils indiqués sont « mini » et les calibres des DD sont « maxi », ou alors je n’ai pas tout compris dans vos pages.
Merci

Carminas
23 janvier 2017

Bonjour

Le nombre de prises dépend bien de la sections des fils et pas du calibre du disjoncteur

Effectivement les sections de fils sont des mini et les calibre sont des maxi

Donc :
– avec du 2,5² on peut mettre 12 prises maxi (sauf circuit dédié à la cuisine), que le disjoncteur soit un 20A, 16A, 10A…
– avec du 1,5² on peut mettre 8 prises maxi, que le disjoncteur soit un 16A, 10A…

emmanuel
6 juin 2016

Les normes ont changé!
2 socles de prises = 2 prises maintenant

le nombre de prises suivant le calibre du disjoncteur a changé lui aussi!

Guillaume
6 juin 2016

Bonjour,

Merci d’avoir signalé l’erreur.

Cordialement

Guillaume
