Le schéma électrique de la minuterie avec préavis d’extinction
Principe de la minuterie électrique avec préavis:
La minuterie électrique permet d’allumer un point lumineux depuis un ou plusieurs endroits de la pièce, et de laisser ce point lumineux allumé pendant une durée réglable. Les points de commande sont des boutons poussoirs avec témoin lumineux (afin de pouvoir les repérer en cas d’extinction).
Le préavis permet d’avertir l’utilisateur que la minuterie électrique arrive à terme. C’est un signal sonore ou plus souvent un avertissement par baisse d’intensité lumineuse.

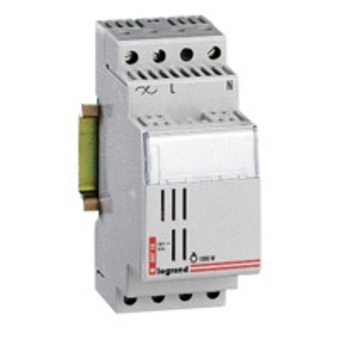

Le préavis d’extinction est un composant électrique (qui occupe 2 modules sur le tableau électrique) et qui se positionne à côté de la minuterie.
Voici une vidéo mettant en œuvre le principe de la minuterie avec prévis d’extinction par baisse de l’intensité lumineuse:
Schéma électrique de la minuterie avec préavis:
Le schéma suivant fait partie du guide des schémas électriques.
Attention, chaque minuterie et chaque prévis sont spécifiques, et possèdent leur propre documentation technique, vérifiez donc! (La minuterie en exemple est une minuterie Legrand 04702, avec un préavis Legrand 04710).
schéma électrique de la minuterie avec préavis d’extinction, avec cablage depuis une boîte de dérivation
Le matériel électrique pour la connexion de la minuterie avec préavis:
Pour réaliser le branchement électrique de la minuterie avec préavis d’extinction, il vous faut:
- De la gaine ICTA en diamètre 20mm.
- .Du fil en 1.5²
- Neutre: Bleu obligatoirement.
- Phase: Rouge de préférence.
- Terre: vert/jaune obligatoirement.
- Deux autres couleurs pour le retour du poussoir sur le télérupteur et la liaison télérupteur / point lumineux.
- Des boutons poussoirs.
- La minuterie.
- Le préavis d’extinction.
La protection du tableau électrique pour la minuterie avec préavis:
- Un interrupteur différentiel 30mA de type AC en tête de ligne.
- Le point lumineux est protégé par un disjoncteur 16A ou fusible 10A.
Le coût de la connexion électrique de la minuterie avec préavis:
- Gaine ICTA diamètre 20 mm:0.32€ / mètre linéaire.
- Fil en 1.5² : 0.16€ / mètre linéaire.
- Bouton poussoir: 6€ au minimum.
- Minuterie pour Tableau: 30€ minimum.
- Préavis pour tableau: 50€ minimum.
cout minimum pour la connexion électrique d’une minuterie avec préavis d’extinction: 86€ + 0.8€ / mètre linéaire de gaine tirée
