Le schéma électrique du chauffe-eau avec un contacteur jour-nuit
Résumez cet article :
- Le contacteur jour/nuit est un interrupteur automatique piloté par le signal HC (Heures Creuses) du compteur Linky.
- Il coupe l’alimentation du chauffe-eau pendant les heures pleines et la rétablit automatiquement pendant les heures creuses.
- Le câblage se compose de deux circuits indépendants : la bobine (commande 1,5 mm²) et le circuit puissance (2,5 mm²).
- Un disjoncteur 2A protège la commande ; un disjoncteur 20A courbe C protège le circuit chauffe-eau.
- L’économie sur la facture EDF peut atteindre 30 à 40 % sur le poste eau chaude en basculant sur un tarif HC/HP adapté.
Pourquoi installer un contacteur jour/nuit sur votre chauffe-eau ?
La production d’eau chaude sanitaire représente en moyenne 15 à 25 % de la consommation électrique d’un logement. C’est le deuxième poste énergétique après le chauffage. Pourtant, la majorité des foyers équipés d’un chauffe-eau électrique le laissent chauffer n’importe quand, y compris en heures pleines, au tarif le plus cher.
La solution existe depuis des décennies : le contacteur jour/nuit, aussi appelé contacteur HC (Heures Creuses). Ce petit appareil modulaire, que l’on installe directement dans le tableau électrique, agit comme un interrupteur automatique commandé à distance par EDF (via le signal téléinfo du compteur Linky ou ancien compteur électronique). Son rôle est simple : n’autoriser la chauffe qu’en dehors des heures de pointe, là où le kilowattheure coûte jusqu’à 35 % moins cher selon votre contrat.
Comment fonctionne le système HC/HP ? Lorsque vous souscrivez au tarif bihoraire (Heures Pleines / Heures Creuses) auprès d’EDF ou de votre fournisseur d’électricité, votre compteur reçoit un signal qui active une sortie spéciale. Cette sortie, notée HC ou « téléinfo », délivre une tension de 230 V pendant les plages horaires creuses (généralement de 22 h 30 à 6 h 30, et parfois l’après-midi selon les contrats). C’est cette tension qui alimente la bobine du contacteur (bornes A1/A2), ce qui ferme les contacts de puissance (bornes 1/2 ou 3/4) et autorise le chauffe-eau à chauffer.
Dès que les heures creuses prennent fin, la tension sur la bobine disparaît, le contacteur s’ouvre, et votre résistance chauffante est immédiatement mise hors tension. Pas de temporisation, pas de risque d’oubli : le système est 100 % automatique.
Quelle économie réelle peut-on attendre ? Sur un contrat Heures Creuses EDF (offre Tempo, EJP ou bihoraire), le kWh HC coûte environ 0,1568 € contre 0,2516 € en HP (tarif réglementé 2024). Pour un chauffe-eau de 200 litres consommant ~1 800 kWh/an, le passage en tout-HC représente une économie annuelle de 150 à 200 €. Sur 10 ans, c’est 1 500 à 2 000 € d’économies pour un matériel qui coûte moins de 30 €.
Ce guide traite spécifiquement du schéma avec un seul chauffe-eau. Si vous devez piloter deux appareils simultanément, consultez notre article dédié : piloter deux chauffe-eau avec deux contacteurs.
Contacteur unipolaire ou bipolaire : lequel choisir ?
C’est la première question à se poser avant d’acheter le matériel. Le type de réseau auquel est raccordé votre chauffe-eau détermine le modèle à installer.
| Critère | Contacteur unipolaire (1P) | Contacteur bipolaire (2P) |
|---|---|---|
| Réseau concerné | Monophasé — coupe la phase uniquement | Monophasé ou triphasé — coupe phase ET neutre |
| Exigence NF C 15-100 | Accepté en installation standard | Obligatoire si circuit > 32A ou triphasé |
| Sécurité | La résistance reste sous tension neutre quand ouvert | Coupure totale — idéal pour maintenance |
| Recommandation | Rénovation simple, installation existante | Installation neuve, conformité totale |
| Références marques | Legrand 04951, Hager ESC116, Schneider A9C21114 | Legrand 04952, Hager ESC225, Schneider A9C21215 |
| Encombrement | 1 module DIN | 2 modules DIN |
| Prix indicatif | 12–18 € | 18–28 € |
Notre recommandation : pour un chauffe-eau monophasé standard (installation post-2010), privilégiez le contacteur bipolaire. Il permet une coupure totale de l’appareil, ce qui est plus sûr lors des interventions de maintenance (changement d’anode magnésium, remplacement résistance). Le surcoût de 8 à 10 € est largement justifié.

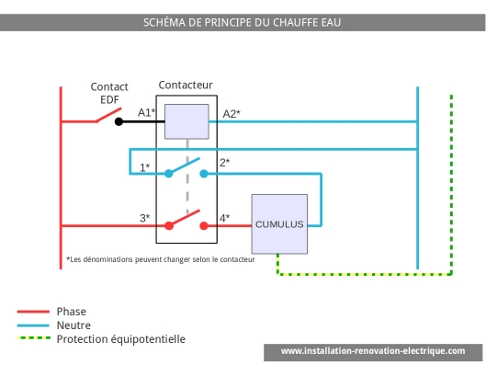

Comprendre le schéma électrique : rôle de chaque borne
Avant de câbler quoi que ce soit, il est indispensable de comprendre la logique interne du contacteur. Ce composant comporte deux circuits électriquement indépendants :
Le circuit de commande (bobine)
Il est alimenté par le signal HC du compteur. Les bornes sont notées A1 (phase HC) et A2 (neutre). Quand la tension 230 V est présente entre A1 et A2, la bobine crée un champ magnétique qui attire mécaniquement l’armature mobile, fermant ainsi les contacts de puissance. Ce circuit consomme très peu (moins de 1 VA) et est câblé en 1,5 mm².
Le signal HC arrive depuis :
- La borne C2 du compteur Linky (ancienne sortie téléinfo)
- Ou via un relais de couplage fourni par Enedis dans certaines installations
- Ou directement depuis un disjoncteur 2A dédié dans le tableau, alimenté par la sortie téléinfo
Le circuit de puissance (contacts principaux)
Ce circuit gère l’alimentation réelle du chauffe-eau. Les bornes sont notées 1 (entrée phase) et 2 (sortie phase) pour un contacteur 1P, ou 1/3 (entrées) et 2/4 (sorties) pour un contacteur 2P. Le câblage se fait en 3G 2,5 mm² (phase + neutre + terre).
Quand le contacteur est ouvert (heures pleines), l’alimentation du chauffe-eau est coupée. Quand il est fermé (heures creuses), le courant circule librement jusqu’à la résistance du ballon.

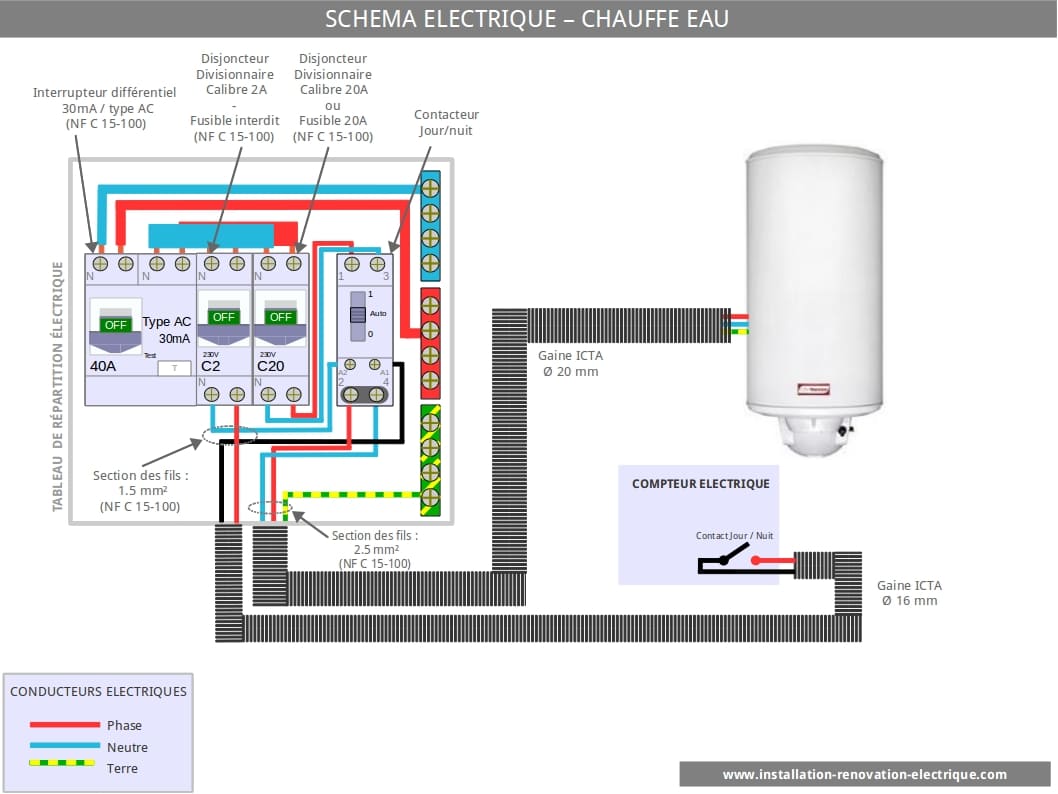

Schéma de câblage : compteur Linky → chauffe-eau
Le schéma ci-dessous représente l’installation complète selon les règles de l’art (NF C 15-100) :
Points clés à retenir du schéma
- La borne C2 du Linky délivre 230 V uniquement pendant les heures creuses. C’est cette tension qui pilote la bobine A1/A2.
- Le circuit puissance (bornes 1 et 2 du contacteur) est totalement indépendant du circuit commande. Il peut supporter 25 A en régime permanent.
- Le neutre du chauffe-eau ne passe pas par le contacteur sur un modèle 1P — il est raccordé directement. Sur un modèle 2P, phase ET neutre passent par le contacteur (bornes 1/3 entrée, 2/4 sortie).
- La terre est raccordée directement à la carcasse métallique du chauffe-eau, sans passer par le contacteur.
Matériel nécessaire : liste complète avec références

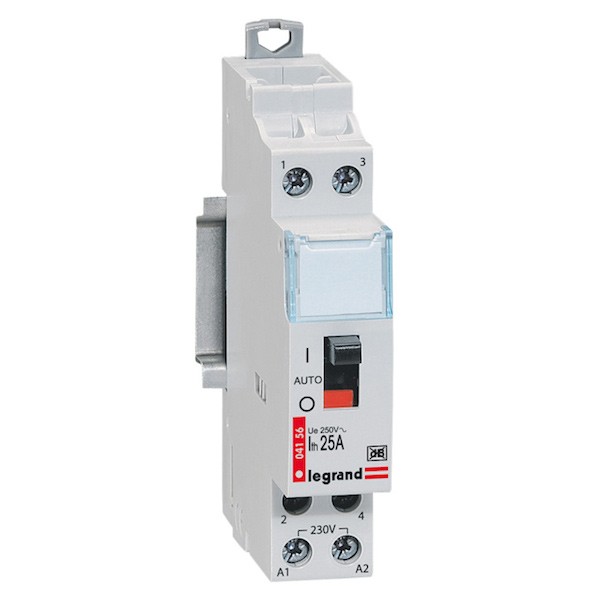

1. Le contacteur jour/nuit
C’est le composant central. Choisissez-le selon la norme NF EN 60947-4-1 (appareillage basse tension). Les marques de référence pour une installation domestique :
- Hager ESC225 — contacteur bipolaire 25A, 2 modules DIN, télécommande par impulsion, très utilisé par les électriciens professionnels. Excellent rapport qualité/prix.
- Legrand 04952 — contacteur bipolaire HC/HP 25A, gamme Ekinoxe/DX3. Marque de référence en France, facilement disponible en GSB.
- Schneider Electric A9C21215 — gamme Acti9 iCT, contacteur 25A 2P. Qualité professionnelle, snap-in sur rail DIN.
Voir les contacteurs HC/HP sur Amazon
2. Disjoncteur 2A (circuit commande)
Ce petit disjoncteur protège le câble de commande (1,5 mm²) reliant la sortie HC du compteur à la borne A1 du contacteur. Courbe B ou C, 2A. Il s’installe dans le tableau, sur le même rang que les autres disjoncteurs de protection.
Marques compatibles : Legrand DX3, Hager MBN, Schneider Acti9 iC60N.
Voir les disjoncteurs 2A sur Amazon
3. Disjoncteur 20A courbe C (circuit chauffe-eau)
Le chauffe-eau nécessite un disjoncteur dédié 20A courbe C (norme NF C 15-100 §533). La courbe C est obligatoire car la résistance chauffante génère une pointe de courant au démarrage à froid. Une courbe B risquerait de déclencher intempestivement.
Voir les disjoncteurs 20A courbe C sur Amazon
4. Câble d’alimentation chauffe-eau : 3G 2,5 mm²
Pour l’alimentation principale (tableau → contacteur → chauffe-eau), utilisez du câble rigide H07V-U 2,5 mm² ou souple H07V-K 2,5 mm². Le câble doit comporter 3 conducteurs (phase + neutre + terre). Section minimale réglementaire pour un circuit 20A selon la table B.52.1 de la NF C 15-100.
Voir les câbles 3G 2,5 mm² sur Amazon
5. Câble de commande : 2×1,5 mm² (ou 1,5 mm² simple)
Pour relier la sortie HC du compteur (C2) au disjoncteur 2A puis à la borne A1 du contacteur. Câble H07V-U 1,5 mm² standard. Sur une distance courte dans le tableau, un simple fil souple 1,5 mm² suffit.
Voir les câbles 1,5 mm² sur Amazon
6. Accessoires recommandés
- Embouts de câblage (0,5 à 2,5 mm²) — pour des connexions propres et résistantes au tableau
- Tournevis testeur de phase — indispensable avant tout travail
- Multimètre — pour vérifier la tension HC et la continuité des circuits
Voir les embouts de câblage sur Amazon
Vidéo : installer un contacteur jour/nuit sans erreur
Cette vidéo de la chaîne REDOHM explique en détail le câblage complet d’un contacteur heures creuses dans un tableau électrique :
Installation pas à pas : 7 étapes détaillées
Important : Avant toute intervention, coupez l’alimentation générale au disjoncteur de branchement et vérifiez l’absence de tension avec un testeur de phase. Conformément à la norme NF C 15-100 et au décret 88-1056, les travaux sur les installations électriques doivent être réalisés hors tension ou par des professionnels habilités.
Étape 1 — Couper l’alimentation et vérifier l’absence de tension
Ouvrez le disjoncteur de branchement (en tête de tableau). Positionnez le sélecteur sur 0 (ouvert). Vérifiez avec un testeur de phase ou un multimètre que les bornes du tableau sont bien hors tension. Ne vous fiez jamais uniquement à la position du disjoncteur : une erreur de manipulation ou un défaut matériel peut laisser la ligne sous tension.
Munissez-vous d’une fiche cartonnée « DANGER — Ne pas réenclencher » à poser sur le disjoncteur pendant l’intervention.
Étape 2 — Identifier la sortie HC sur le compteur Linky
Sur un compteur Linky, la sortie HC se trouve sur le bornier inférieur droit, identifiée C2 (parfois notée I2 ou HC selon la génération du compteur). C’est une sortie à 230 V qui est active uniquement pendant les heures creuses. Si votre compteur est un ancien modèle électronique, cette sortie peut être nommée différemment — consultez la documentation du fabricant ou contactez Enedis.
Si vous ne trouvez pas la borne C2 active, appelez Enedis (3929) pour vérifier que la fonction HC est bien activée sur votre contrat.
Étape 3 — Câbler le circuit de commande (1,5 mm²)
Tirez un câble 1,5 mm² depuis la borne C2 du Linky jusqu’au tableau. Branchez-le sur l’entrée d’un disjoncteur 2A que vous installez sur le rail DIN. Depuis la sortie du disjoncteur 2A, tirez un fil jusqu’à la borne A1 du contacteur. Puis, depuis la borne A2 du contacteur, tirez un fil retour neutre jusqu’à la barre neutre du tableau. Serrez les bornes au couple préconisé (généralement 0,5 à 0,8 N·m pour les fils 1,5 mm²).
Étape 4 — Installer le contacteur sur le rail DIN
Clipez le contacteur sur le rail DIN du tableau, à côté du disjoncteur 2A de commande. Laissez un espace d’un module de chaque côté si possible (dissipation thermique). Vérifiez que le levier de test manuel est en position « Auto » (pas en position forcée).
Étape 5 — Câbler le circuit de puissance (2,5 mm²)
Sur le tableau, repérez le disjoncteur 20A courbe C dédié au chauffe-eau (ou installez-en un si l’installation est neuve). Tirez un câble 3G 2,5 mm² depuis la sortie de ce disjoncteur jusqu’à la borne 1 du contacteur (entrée puissance). Depuis la borne 2 du contacteur (sortie puissance), tirez le câble jusqu’aux bornes d’alimentation du chauffe-eau (borne phase). Le neutre et la terre sont raccordés directement depuis le tableau jusqu’au chauffe-eau (ils ne passent pas par le contacteur sur un modèle unipolaire).
Sur un contacteur bipolaire, le neutre passe également par les contacts (borne 3 entrée → borne 4 sortie).
Étape 6 — Raccordement au chauffe-eau
Les ballons d’eau chaude sont généralement équipés d’un bornier de raccordement accessible après dépose du cache de protection (vissé). Repérez les 3 bornes : phase (brun ou rouge), neutre (bleu), terre (vert/jaune). Raccordez les conducteurs en utilisant des embouts de câblage. Serrez les vis au couple indiqué sur la plaquette du fabricant. Remontez le cache de protection.
Si votre chauffe-eau est de marque Atlantic, Thermor, Daikin ou Ariston, la position des bornes peut varier — consultez la notice technique fournie avec l’appareil.
Étape 7 — Test et mise en service
Réenclenchez le disjoncteur de branchement, puis le disjoncteur 20A du chauffe-eau, puis le disjoncteur 2A de commande. Attendez les heures creuses ou testez manuellement en appuyant sur le bouton de test du contacteur (levier ou bouton poussoir selon le modèle). Vous devez entendre un « clic » franc et voir le voyant LED du contacteur s’allumer. Vérifiez avec un multimètre que la tension est bien présente sur la sortie puissance (borne 2) lorsque le contacteur est fermé.
Si le contacteur ne se ferme pas lors du test manuel, vérifiez la tension sur A1/A2 (devrait être ~230 V pendant les HC ou lors du test), vérifiez les connexions et que le fil de commande est bien branché sur la borne C2 et non sur une autre sortie du compteur.
Les 5 erreurs les plus fréquentes à éviter
-
Confondre A1/A2 (bobine) et 1/2 (puissance)
C’est l’erreur numéro 1 des bricoleurs. Brancher l’alimentation 230 V sur la bobine A1/A2 ne pose pas de problème — c’est son rôle. En revanche, brancher le signal HC (destiné à la bobine) sur les contacts de puissance 1/2 créera un circuit court ou un refus de fonctionnement. Lisez toujours le schéma de câblage imprimé sur le corps du contacteur. -
Utiliser un câble de section insuffisante pour la puissance
La NF C 15-100 impose le 2,5 mm² pour un circuit 20A. Utiliser du 1,5 mm² pour le circuit puissance du chauffe-eau est une non-conformité grave : en cas de court-circuit ou de surcharge, le câble peut fondre et provoquer un incendie. -
Ne pas vérifier que le contrat HC/HP est bien activé chez le fournisseur
Un contacteur correctement câblé ne fonctionnera jamais si la borne C2 du Linky ne délivre pas de signal HC. Vérifiez auprès d’Enedis (3929) que votre compteur est bien configuré en mode bihoraire. -
Oublier le disjoncteur 2A dédié à la commande
Certains bricoleurs raccordent directement la borne C2 du Linky à la borne A1 du contacteur sans passer par un disjoncteur de protection. C’est une faute : la NF C 15-100 impose la protection de chaque départ de circuit, même de faible intensité. -
Installer le contacteur sans couper le courant
Cela paraît évident, mais le câblage d’un contacteur se fait systématiquement hors tension. La borne C2 du Linky est sous tension même quand le disjoncteur du chauffe-eau est ouvert — coupez toujours le disjoncteur de branchement.
Conseils de professionnels
- Vérifiez la date de fabrication de votre contacteur avant de l’installer. Un contacteur stocké plus de 5 ans peut avoir des contacts oxydés — préférez l’achat neuf chez un distributeur sérieux.
- Testez le contacteur manuellement une fois par an : le levier de test permet de forcer la fermeture sans signal HC. Si vous entendez un claquement anormal ou si le contacteur ne reste pas fermé en position forcée, il est à remplacer.
- Positionnez le contacteur loin des disjoncteurs différentiels dans le tableau : les vibrations magnétiques répétées peuvent, à la longue, affecter la sensibilité des différentiels voisins.
- Notez les horaires HC de votre contrat sur une étiquette collée dans le tableau. En cas de panne ou de remplacement, vous saurez immédiatement quand tester le système.
- Pensez au mode forcé (override) : certains contacteurs (ex. Legrand 04952) proposent une position forcée ON pour chauffer le ballon en dehors des heures creuses (veille de weekend prolongé, retour de vacances). Prévoyez un accès facile au tableau pour cette manipulation.
Glossaire des termes techniques
- Heures Creuses (HC)
- Plages horaires définies par votre contrat d’électricité durant lesquelles le kWh est facturé à un tarif réduit. Généralement la nuit (22h30–6h30) et parfois en après-midi. Dépend du contrat et de la zone géographique.
- Heures Pleines (HP)
- Plages horaires à tarif plein. Le kWh HP coûte en moyenne 35 à 40 % plus cher que le kWh HC.
- Contacteur
- Interrupteur électromécanique commandé à distance par une bobine électromagnétique. Conçu pour les cycles répétitifs (fermeture/ouverture quotidienne).
- Bobine (A1/A2)
- Circuit de commande interne au contacteur. Alimenté en 230 V, crée un champ magnétique qui actionne mécaniquement les contacts de puissance.
- Contacts de puissance (1/2 ou 3/4)
- Contacts mécaniques qui, lorsqu’ils sont fermés, laissent passer le courant vers la charge (chauffe-eau). Calibrés pour supporter l’intensité nominale (16A, 25A, 40A selon modèle).
- Borne C2 (Linky)
- Sortie téléinfo du compteur Linky dédiée au signal HC. Délivre 230 V uniquement pendant les heures creuses de votre contrat.
- NF C 15-100
- Norme française qui régit les installations électriques à basse tension dans les locaux d’habitation. Elle définit les sections de câbles minimales, les protections obligatoires et les règles de mise en œuvre.
- Rail DIN
- Profilé métallique standardisé (35 mm de large) sur lequel se fixent disjoncteurs, contacteurs et autres équipements modulaires du tableau électrique.
- Courbe de déclenchement C
- Caractéristique magnétothermique d’un disjoncteur. La courbe C déclenche pour des courants de court-circuit entre 5 et 10× le calibre nominal. Adaptée aux charges à démarrage inductif ou résistif comme les chauffe-eau.
FAQ : vos questions fréquentes sur le contacteur chauffe-eau
Quelle est la différence entre un contacteur HC/HP et une minuterie pour chauffe-eau ?
Un contacteur HC/HP est piloté par le signal du compteur (les heures creuses réelles de votre contrat), tandis qu’une minuterie est programmée manuellement sur des horaires fixes. La minuterie fonctionne même sans contrat HC/HP, mais elle ne s’adapte pas automatiquement aux changements de plages horaires de votre fournisseur. Le contacteur est plus fiable à long terme et ne nécessite aucun réglage après installation.
Mon contacteur ne se ferme pas pendant les heures creuses : que faire ?
Vérifiez les points suivants dans l’ordre : (1) votre contrat est-il bien en bihoraire HC/HP chez votre fournisseur ? (2) La borne C2 du Linky délivre-t-elle bien 230 V pendant les HC (mesure au multimètre) ? (3) Le fil de commande est-il bien branché sur C2 et non sur une autre borne ? (4) Les connexions sur A1 et A2 sont-elles correctement serrées ? (5) Le disjoncteur 2A de commande est-il enclenchement ?
Puis-je installer le contacteur HC moi-même sans être électricien ?
Légalement, un particulier peut réaliser des travaux électriques dans sa propre résidence à titre non professionnel. Cependant, tout travail sur le tableau électrique nécessite de couper l’alimentation générale. Si vous n’êtes pas à l’aise avec les notions de base (lecture de schéma, manipulation hors tension, serrage de bornes), faites appel à un électricien qualifié RGE. Un mauvais câblage peut provoquer des dommages matériels ou corporels graves.
Le contacteur HC peut-il tomber en panne ?
Oui, bien que rare. Les symptômes les plus courants sont : contacteur qui reste bloqué ouvert (chauffe-eau ne chauffe plus jamais), contacteur qui reste bloqué fermé (chauffe-eau chauffe en permanence même en HP), ou bobine grillée (pas de fermeture même avec tension sur A1/A2). La durée de vie d’un contacteur de qualité (Hager, Legrand, Schneider) est de 10 à 15 ans avec un cycle quotidien.
Faut-il un contacteur HC si j’ai un contrat Tempo ou Heures Super Creuses ?
Oui. Le contacteur fonctionne de la même façon avec tous les contrats bihoraires proposant une sortie C2 active sur le compteur (Tempo, EJP, offres bihoraires des fournisseurs alternatifs). Vérifiez simplement que votre compteur Linky est bien configuré pour votre type de contrat.
Quelle est la consommation électrique du contacteur lui-même ?
La bobine d’un contacteur consomme généralement moins de 1 à 2 VA en régime permanent. Sur une année entière (8 heures/jour de fermeture), la consommation additionnelle du contacteur est inférieure à 6 kWh/an, soit moins de 1,5 € — totalement négligeable face aux économies générées sur le chauffe-eau.
Puis-je utiliser ce schéma pour un chauffe-eau instantané (ou chauffe-eau thermodynamique) ?
Non. Ce schéma est conçu pour les chauffe-eau à accumulation (ballons électriques résistifs). Un chauffe-eau instantané consomme 3 600 à 10 800 W en instantané et ne peut pas être piloté par un simple contacteur HC (la puissance est trop élevée et le fonctionnement intermittent). Un chauffe-eau thermodynamique (PAC) dispose généralement de sa propre gestion des heures creuses intégrée — consultez la notice de l’appareil.
Combien coûte l’installation d’un contacteur HC par un électricien ?
Le tarif moyen pratiqué par un électricien qualifié pour l’installation d’un contacteur HC dans un tableau existant est de 80 à 180 € TTC (fourniture matériel incluse), selon la région et la complexité de l’installation. Ce coût est amorti en moins d’un an grâce aux économies réalisées sur la facture d’électricité.
Pour aller plus loin
Vous souhaitez piloter deux chauffe-eau simultanément depuis le même signal HC ? L’installation est différente et nécessite un contacteur par appareil ou un contacteur à double sortie. Retrouvez le schéma complet dans notre article dédié : piloter deux chauffe-eau avec deux contacteurs.

🔗 Chauffe-eau : protection et pannes
Résumez cet article :
Bonjour J’ai déplacé un coffret de 4 dijoncteurs mai sans faire attention j’ai 4 fils d’un relais pilote d’heure creuse ou je ne sais plus où ils
vont
Il manque la protection différentielle du 30 milli ampère, sur le tableau électrique de mon appartement.
S’agit-il d’une anomalie ?
Cette protection est-elle indispensable ?
Quel est le coût moyen de son installation ?
Merci beaucoup,
Cdlt.
Bonjour
Tout dépend de quand date l’installation.
Avant 1991, la norme ne l’imposait pas et la norme n’est pas rétroactive.
Néanmoins pour votre sécurité et celle de vos proche, je vous conseille vivement de poser a minima un interrupteur différentiel 30mA 63A type A en tête de l’installation.
Si vous l’achetez vous même cela coute aux alentours de 60€ sur une boutique en ligne
Si vous le faites faire, c’est en général assez rapide à faire, donc raisonnable en main d’oeuvre (mais sans voir l’existant difficile de se prononcer à distance)
Merci a celui qui peut fournir une photo du branchement électrique du circulateur (fil blanc) débranché par erreur dans le boitier de commande du chauffe-eau Giordano GIORSOL 403/1ECH/PE de 2007.
quel type de prise utiliser pour un chauffe eau electrique et un pompe a eau
Bonjour
S’il y a une fiche 16A sur le câble d’alimentation de l’appareil, utilisez une prise 16 2P+T
Sinon, faire un raccordement direct par câble et sortie de câble, avec domino ou Wagos
Bonjour,
Après avoir suivi la façon de connecter le chauffe-eau, je rencontre un problème (contacteur jour/nuit Schneider Resi9 XE) : le chauffe-eau ne fonctionne pas en automatique mais il fonctionne en marche forcée.
Et en marche forcée, je mesure 0V aux bornes A1/A2 du contacteur. Partout ailleurs, j’ai 240V (bornes C1/C2 Linky, bornes 2/4 contacteurs, sur le 2A et le 20A).
Alors, erreur connexion de ma part ou panne du contacteur ou autres ?
Merci de vos réponses
Bonjour,
après branchement de l’ancien contacteur, je rencontre le même problème.
J’attends l’Extec CT20 pour vérifier s’il n’y a pas de coupure entre Linky et le tableau.
Est-il possible que le signal HP/HC ne soit plus envoyé via Linky ?
Bonjour,
pour clore mon sujet : le problème a été résolu par le remplacement du Linky (le précédent avait été installé deux ans auparavant).
Il est dommage que par téléphone, aucun technicien n’est capable de dire s’il fonctionne ou pas. Il doit donc se déplacer. Pour un compteur connecté…
Bonne journée.
Bonjour !
Mon cumulus s’est mis à couler du haut, belle inondation….
Mais le souci en attendant c est qu en coupant le robinet d arrivée d eau du cumulus, la maison n est plus alimentée !
Sur le tableau électrique, aucun logo correspondant
Et comme je n y connais pas grand chose, je viens vers vous !
Merci
Bonjour,
je refais l’électricité d’un petit chalet de vacances qui n’est pas utilisé souvent. Actuellement, la chauffe du chauffe eau est « pilotée » par un interrupteur (comme pour une lampe), ce qui me semble douteux (le courant de chauffe passe donc dans l’interrupteur). Tous les schémas que je vois utilisent un contacteur, mais comme l’installation ne dispose pas du jour/nuit EDF et qu’on ne va produire de l’eau chaude que quelques jours par mois, je souhaiterais pouvoir piloter la chauffe à la demande, à partir d’un interrupteur qui serait en cuisine (alors que le chauffe eau et le tableau électrique sont à la cave).
Comment procéder sans contacteur jour/ nuit ?
Je pense utiliser un contacteur de puissance Ph+N de 20A, dont le circuit de pilotage serait sur le circuit éclairage en parallele de lampes, et piloté donc par un interrupteur lumineux .
Est ce conforme à la norme ?
merci
Bonjour
Ce que vous envisagez a peu d’intérêt.
En tarif de base et laissez votre chauffe-eau en route en permanence (il régulera tout seul et cela ne coutera pas plus cher).
Pendant votre absence coupez l’alimentation du chauffe-eau (la veille avant de partir) avec le disjoncteur du circuit chauffe-eau dans le tableau de la cave
Si vraiment vous tenez à un interrupteur dans la cuisine, il faudra mettre un contacteur J/N qui sera piloté non pas par le contact EDF mais par votre interrupteur.
Bonjour,
je souhaite brancher un chauffe eau 500L ( 5000W), il me faut un disjoncteur 20 A ou 32 A?
merci
commentaire personnel je vous remercies mais j’avais besoin pour un ami qui ne possède pas d’ordinateur afin de lui expliquer la démarche à suivre donc merci pour toutes ces informations et à bientôt sur votre site.
excellentes explications au sujet demande.
merci.
Bonjour, je dispose de deux cumulus de 300l, 3000w. Je souhaite installer un delesteur 3 circuits Legrand dont là capacité de coupure est de 15A par circuit, soit 3300w, cela est il suffisant comme marge pour les brancher directement plutôt que via un contacteur intermédiaire nettement plus onéreux?
Bonjour
C’est faisable, mais pour moi un peu trop juste. Ce n’est jamais bon de faire fonctionner du matériel de manière régulière proche des limites maxi.
Le risque est que les contacts du délesteur se détériore dans le temps.
Je ne connais pas votre contexte, mais plutôt que d’investir dans délesteur + contacteurs, ne serait-il pas préférable d’augmenter la puissance d’abonnement d’un cran. Cela vous coutera environ 2€ par mois, soit le prix de 2 baguettes de pain.
A comparer au prix de votre matériel que vous mettrez une dizaine d’années à amortir.
Bonjour.
J’ai un gros soucis avec mon cumulus 100 L qui ne sert pas souvent. Le disjoncteur 16A qui le protège saute. J’ai changé la résistance 2200W, idem, j’ai ensuite changé le thermostat, pas mieux. Je me suis dit que c’était peut être le câble ( 3x 2,5 mm ), je l’ai aussi remplacé et toujours le même problème, le disjoncteur saute ainsi que le principal 40A. Que ce soit alimenté via l’horloge ou en direct c’est pareil. Je n’y comprend plus rien !
Quelqu’un peut il m’aider à résoudre ce problème ?
Bonjour
Il y a un défaut d’isolement quelque part
Le problème c’est que vous avez changé la plupart des éléments qui peuvent en être la cause
Mais à distance difficile de vous aider.
Je pense qu’il faudrait un professionnel sur place qui vous fasse une mesure d’isolement.
Merci pour votre réponse. J’ai revu mon branchement et à priori j’avais inversé le branchement sur le différentiel entrée 230 v par le bas au lieu d’en haut. Etonnant mais plus de soucis, cela fonctionne normalement. J’ai tout changé pour ça.
Le disjoncteur 20 A est suffisant pour un chauffe eau 500L (5000W) ou doit on passer en 32 A + fil 6mm²
Merci
Bonsoir
Ce n’est pas courant 500L et 5000W pour un chauffe-eau !
20A c’est 4600W maxi
Donc il faut câbler :
– soit en 3G4² disj 25A pour 5,7 kW maxi
– soit en 3G6² disj 32A pour 7,3 kW maxi
Bonjour, et tout d’abord merci infiniment pour cette mine d’informations !
J’ai vu que la nfc 15-100 tolérait le branchement de la commande d’un télérupteur sur le même circuit que l’appareil commandé, soit usuellement un circuit 16A.
Y a-t-il la même tolérance sur les horloges et contacteurs HP/HC des ballons d’eau chaude ? Est-il conforme d’alimenter le circuit de commande sous le même disjoncteur que le chauffe-eau (16A ou 20A) ? Si non, avez-vous une explication pour cette différence de traitement entre télérupteurs et horloges/contacteurs ?
Merci encore.
Bonjour
et d’abord merci pour ce site, source de précieux renseignements! vous m’avez déjà dépanné plusieurs fois!
J’ai un souci de branchement d’un cumulus avec un contacteur Hager esc225. Le circuit électrique a été réalisé il y a deux ans par un professionnel, qui a depuis fermé boutique. Il s’agit d’une rénovation attenante à la maison principale, compteur électronique ‘intelligent’ , pas d’heures creuses pour le moment.
Le esc225 a été mis en place sans fil pilote, pas de possibilité d’en raccorder un.
Si j’ai bien compris, il faut qu’un signal de commande arrive sur la borne A1 du contacteur? et donc comment envoyer ce signal en dehors du fil pilote edf… une horloge?
Connaitriez-vous une page où je puisse trouver un schéma ou des explications sur ce branchement?
Cordialement
Philippe
Bonsoir
Si pas d’heure creuse, pas d’intérêt à faire ce que vous envisagez
Coupez le disj 2A associé et mettez en marche forcée.
Je vous donne néanmoins un schéma type :
https://www.casimages.com/i/141226095703383212823874.jpg.html
Bonsoir Guillaume,
Merci pour ton blog très riche en informations pratiques, en ce qui me concerne je cherche tout simplement à résoudre une panne récurrente:
Des travaux d’agrandissement m’ont amené a faire installer un tableau électrique supplémentaire, sur lequel sont branchés une pompe à chaleur, un cumulus indépendant de la PAC et les alimentations électriques de chambre et salle de bain.
Un contacteur spécifique à ce cumulus a été installé, secondairement.
Depuis quelques jours, le différentiel de ce tableau saute au démarrage matinal de la PAC, le chauffagiste affirme que cela provient du contacteur du cumulus, bien que l’alimentation de ce cumulus lui-même soit sur off actuellement, et non de la PAC. IL affirme que ce contacteur devrait être protégé par un « fusible », effectivement, à la remise sous tension de chaque « fusible » tout remarche sans que l’on puisse identifier l’origine.
Qu’en penses-tu ?
Faut-il faire installer cette protection, changer le contacteur, installé il y a 2 ans ?
Je peux t’envoyer des photos du tableau si nécessaire.
Cordialement
Bonjour Guillaume,
Tout d’abord un grand merci pour votre blog qui est une mine d’informations pour qui souhaite refaire son électricité.
Voici ma question:
Est-il autorisé de raccorder un chauffe-eau (avec horloge, contacteur et leur disjoncteur…) sur un interrupteur différentiel type A ?? Car je n’ai plus de place sur la ligne de l’inter diff type AC.
Je vous remercie d’avance et bonne continuation à vous.
Bonsoir
Le chauffe-eau étant un gros consommateur, assurez vous toutefois de ne pas surcharger ce type A déjà en place.
Par exemple pas possible si c’est un 40A et qu’il y a déjà plaque et lave-linge dessus.
Merci de votre retour
Je pense que ça devrait aller, il y a une plaque effectivement, ainsi qu’un disjoncteur 20A pour des PC d’une chambre et une PC modulaire avec son disjoncteur 16A.
Cordialement
Bonjour,
Aucun problème pour ça.
Cordialement
Bonsoir,
OK merci, parfait
Salutations
Bonjour,
Je souhaite profiter de votre expérience et vos conseils, après un petit problème survenu lors de la rénovation de ma salle de bain. Mon ballon d’eau chaude a été déplacé, et remplacé par un ballon plat, qui doit être branché en permanent. La personne en charge des travaux a donc prolongé le câble jusqu’au nouvel emplacement du ballon, et a repiqué dessus un câble pour créer deux prises et un câble pour connecter une lampe pour miroir. Le tout passant toujours pas le contacteur jour/nuit alors qu’il n’y a plus besoin (si je veux utiliser les prises et la lampe, il faut que le contacteur soit en marche forcée… Quant aux ballon il ne chauffe pas). J’ai de très gros doutes quant aux talents d’électricien de l’entrepreneur. Qu’en pensez-vous ?
Je vous remercie
Bonjour,
Vous avez raison d’avoir des doutes sur votre « électricien » car ce qu’il a fait est complètement hors norme et de surcroit dangereux.
:/ Pensez-vous qu’il y ait un moyen de garder le branchement du ballon (peut-on déconnecter un contacteur ?) en enlevant également les repiquages ?
J’imagine qu’il faut connecter les prises sur un autre branchement ?
Je vous remercie encore !
Il faut effectivement supprimer le contacteur, et consacrer la ligne uniquement au ballon.
Normalement, il faut un circuit dédié aux prises et un autre pour le circuit de lumière.
A nouveau je vous remercie, vous m’aidez à y voir plus clair.
Je vais faire intervenir un vrai électricien pour arranger tout ça.
Bonne journée à vous !
bonjour
le probleme de mon chauffe eau est que les fils branchés sortie thermostas et résistance grille chaque 2 jours .
une fois la phase , un fois le neutre . je remplace chaque fils ; tout remarche et 2 j après rebelote !!!!!
merci de me tuyauté ;;; faut il changer le chauffe eau ? TYPE 200 L STEATITE OLYMPIC
GEORGES
Bonjour. Tout d’abord, félicitations pour la richesse d’explications sur votre site. Pour ma part je voudrais savoir (rénovation en cours d’une vieille maison) s’il est possible d’installer une seule horloge programmable pour 2 chauffe-eau (alimentant chacun une salle de bain séparée) en sachant que chaque ballon, actuellement, est équipée presque comme sur votre page réservée au pilotage de deux chauffe-eau (IT+DD2A+DD20A+Horloge (pour chaque ballon)+ContacteurJN). Je viens de m’apercevoir qu’il n’y a pas de contact (absence de fil relais) avec le compteur électrique pour le déclenchement des HC HP (le compteur étant à 50 mètres de la maison). Du coup ma question serait de savoir si le contacteur Jour/Nuit sur chaque ballon peut être remplacé par UNE seule horloge pour le déclenchement des HC HP. Etant donné qu’il n’y a pas de contact avec le compteur pour le déclenchement des HC HP je ne vois pas l’utilité contacteur Jour/Nuit. Merci d’avance pour votre réponse.
Bonjour
C’est l’horloge qui joue le rôle du contact EDF
Vous pouvez donc avoir une horloge commune aux deux chauffe-eau
Par contre conservez les contacteurs. Une horloge n’est pas conçue pour commuter fréquemment de fortes puissances comme celles des chauffe-eau, surtout s’il y en a deux, même si en théorie elle vous délivre un contact de 16A.
Voir exemple de schéma sur ce lien :
https://www.casimages.com/i/11101808242738328921264.jpg.html
Merci pour votre réponse 🙂
Bonjours Je vien de remplacer mon chauffe eau mais j’ai un doute sur le plus et le neutre car j’ai un fil noir un fil bleu et bien sur le vert et jaune je connaît sont emplacement merci
Bonjour
Bravo pour votre site!
J’ai un chauffe-eau triphasé avec neutre (4×1.5mm²). Je ne trouve pas de contacteur heures creuses qui permette de gérer le neutre (uniquement les 3 phases + bien sûr le signal EDF, comme par ex. la réf. Legrand 4 125 02).
Je compte installer un disjoncteur différentiel tétrapolaire 30mA 16A en tête. Ensuite passer les 3 phases dans le contacteur HC – le neutre passe à côté du contacteur HC – puis alimenter le chauffe-eau.
1. Mon chauffe-eau sera ainsi bien protégé par le disjoncteur différentiel, non ?
2. Vaut-il mieux prendre phase et neutre pour le contact HC EDF avant ou après le disjoncteur différentiel tétrapolaire? (je compte les passer par un disjoncteur phase+neutre 2A).
3. Cela pose-t-il un problème que le calibre du contacteur HC soit de 25A?
Merci pour votre réponse.
Salutations
« piquer » le neutre en amont du contacteur (mais après le disjoncteur différentiel tétrapolaire)?
Bonjour, un contacteur schneider A9c15185 en 25A c’est bien ou il faut absolument du 20A? je compte le couplé avec une horloge schneider 15335 et un disjoncteur 2a. Cela vous parait bon ? Merci
Bonsoir
25A c’est la valeur maxi qu’il accepte avant de se détériorer
Donc aucun problème si vous avez un disjoncteur qui vous limite à 20A ou 16A
re bonjour. j’ai continuer à me renseigner et le contact jour/nuit se branche bien directement sur les bornes c1/c2 au compteur linky. merci quand meme
bonsoir cher guillaume
je vous contacte car on vient d’acheter une maison avec toute l’electricité à refaire.
actuellement nous n’avons pas de chauffe eau
peut on installer un compteur d’energie soit meme ou doit on passer par edf?
merci pour votre aide
Bonsoir
EDF installe le compteur qui sert à compter les kWh consommés par votre abonnement.
Vous en avez forcément un si vous avez un abonnement en service.
Si vous voulez ajouter en plus un compteur d’énergie pour mesurer les différentes consommations de votre installation, c’est à vous de le faire (ou à votre électricien)
Bonjour à vous.
Nous avons juste un compteur linky car aujourd’hui notre abonnement est très simple, pas d’heures creuses… Or avec l’installation d’un chauffe eau nous aimerions changer ce forfait. Ma question portait plutot sur le contact jour/nuit. Je souhaite faire le plus de travaux possible par moi même. Sur votre schéma, je comprend les branchements des disjoncteurs ce contact jour/nuit est peut etre dans le compteur linky…? j’ai une photo de mon installation mais je ne sais pas comment la mettre sur le site…
merci pour votre aide
Bonjour,
je vois que l’alimentation électrique du cumulus est : ligne de 2,5mm2 avec disjoncteur de 16A. Généralement ces appareils sont assez énergivore !
Cependant, peut on brancher un « petit cumulus » de type 50L ou 100L avec une puissance de l’ordre de 1200W sur une ligne 1,5mm2 et disjoncteur 10 A ???
En théorie oui, car la ligne permettrait en monophasé d’alimenter un appareil jusqu’à 2200W…
Qu’est ce qui empêcherait ce raccordement ? Le DTU ?
Merci pour votre éclairage sur ce point particulier.
Bonsoir
En théorie cela suffirait.
Mais la NF C15-100 impose du 2,5² (tableau 10-1F de la norme) :
http://www.casimages.com/img.php?i=150920104947383213595416.jpg
Bonsoir, comment brancher un cumulus en partant du compteur électrique ? Sur quels emplacements ?
Merci
Bonjour
Vous avez tous les schémas dans l’article ci-dessus si vous avez un tarif HC.
Si pas de tarif HC, il suffit de le brancher en direct sous un disjoncteur 16A ou 20A.
j ai recemment amenager dans une maison et je crois que l horloge pour le chauffe eau est mal regler mais je ne sais pas comment faire merci si vous pouvez m’aider
Bonsoir
Sans connaitre la référence de l’horloge ou avoir sa notice, difficile de vous répondre
Bonjour Guillaume
C’est possible à utiliser le câble de type ‘ U1000 R2V ‘ en 2.5mm pour une chauffe eau ballon ?
J’ai cherché mais ne pourrait pas trouver autre câble en 2.5mm avec juste les 3 câbles (neutre, phase et terre). Le U1000 R2V dans le raccord tube IRL c’est OK ?
Merci
Bonjour,
Aucun problème de ce côté, votre solution est tout a fait envisageable
Cordialement
Guillaume
Bonjour,
Je suis intéressé par votre lot de l’ensemble des guides d’installations que vous proposez. Je voulais savoir si le schéma d’installation d’un interrupteur horaire Legrand, remplaçant la commande EDF pour le contacteur y était? J’ai un modèle digitale référence 412631. Si c’est le cas je serais un nouveau client!-)
J’aimerais également vous demander si vous connaissez des formations certifiantes par internet pour devenir électricien. J’ai beaucoup apprécié de faire mon installation et j’aimerais bien approfondir le branche.
Merci pour votre site
Bonjour,
Je n’ai pas intégré la référence que vous possédez, mais sur le même principe celui avec une horloge analogique Schneider.
Concernant les formations, c’est une bonne question. Je n’ai pas de réponse au niveau des formations par internet. Ce qui est sûr, c’est qu’il faut un CAP PROELEC (ou diplôme équivalent ou supérieur) pour pouvoir démarrer une activité en tant qu’électricien professionnel.
J’essayerai de faire un article prochaine à ce propos.
Merci
Guillaume
Un grand merci pour votre info et j’attends votre article avec impatience. Je me permet de vous envoyé un mail et de vous demander de me prévenir quand vous aurez publiez l’article, car je visite souvent votre site, mais on ne sais jamais que je le loupe!
Cordialement
Joel
Bonjour
Dans le cadre de la rénovation de la maison que je viens d’acheter, j’ai un « souci » concernant mon chauffe-eau.
Il est alimenté en triphasé sans neutre et le câblage passait par un contacteur type LC1D09 avec à côté un bouton 3 positions auto/manu/arrêt pour le pilotage de ce contacteur.
Ne voulant pas remplacer mon cumul et ne pouvant pas acheter de kit d’alimentation monophasé (marque pacific qui n’existe plus), je souhaiterais savoir quelles solutions me conseillez-vous?
petite précision le contacteur et le bouton sont situés sur la planche plombée par edf car le compteur général est situé dessus et les câble passent derrière cette planche.
Bonjour
Vous n’avez pas indiqué le soucis que vous rencontrez
Difficile de vous répondre
salut, j’ai un soucis contacteur edf heure pleine/creuse, je ne l’ai pas dans la maison il est au niveau de mon arrivée électrique à plus de 500m de la maison, toutes la ligne entre le compteur d’arrivée et la maison est enterré, la maison ayant appartenu a une personne agé décédé et ayant fait construire la maison au black, comment puis je faire????? auriez vous une idée, je ne me vois pas refaire une tranché
mon chauffe eau est un alterna
merci pour toute aide/idée
amicalement
Il existe des boitiers décodeurs de signaux EDF. On peut les fabriquer soi même pour 5 à 10e (généralement spécifique à l’abonnement choisi). Les modules de commerce coûtent entre 25 et 200e (générallement génériques, et compatibles avec tous les types d’abonnement). Ce boitier décode le signal EDF de la même manière que le compteur, et avec la même fiabilité.
Alternative: acheter un compteur électronique EDF d’occasion sur eBay, d’un modèle compatible avec votre abonnement. J’ai vu des neufs à partir de 90e TTC sur des sites pro accessibles aux particuliers.
Exemple: http://www.materielelectrique.com/compteur-electronique-monophase-135a-double-tarif-conforme-p-181494.html vendu à ce jour, en promo à 83e. Dispose d’une sortie relais appropriée pour votre chauffe eau (attention, relais 2A, à amplifier avec un véritable relais de chauffe eau). Si vous trouvez un tri d’occasion, c’est pareil, c’est suffisant pour votre besoin.
Le gros intérret pour vous de placer un compteur électronique dans la maison, en série avec votre installation, juste après votre disjoncteur (après votre compteur de rue, et votre disjoncteur de maison, vous faites ce que vous voulez), vous bénéficiez de la TIC, qui permet:
– de gérer correctement votre maison (délestage)
– faire votre suivi de consommation
– estimer vous même le montant de votre prochaine facture (le chiffre du compteur installé par vous même ne fait pas foi, mais, reste une indication à 2% de ce que vous devrez payer, et ce, sans devoir aller lire le truc dehors, loin, parfois en hauteur, inaccessible …)
Installer soi même un second compteur électronique n’a que des avantages.
Relié au PC, il permet d’établir le profilage de votre logement, et identifier les appareils qui consomment trop (la semaine dernière, c’est comme ça que j’ai identifié un frigo défectueux).
L’horloge proposée par Guillaumme n’est pas forcément moins chère.
Bonjour,
Le plus simple est d’opter pour une horloge, qui remplacera ce contact jour/nuit, et permettra de faire fonctionner le chauffe eau de nuit uniquement.
Cordialement
Guillaume
bonjour,
Ma fille a un problème, elle n’a plus d’eau chaude. Elle me dit qu’un fusible n’est pas dans sa position haute au niveau du tableau éléctrique. Pensez vous que cela est lié au chauffe eau svp?
Bonjour,
C’est difficile de répondre à votre question. Beaucoup de facteurs peuvent rentrer en jeu, je ne peux pas vous donner une réponse catégorique pour votre problème.
Cordialement
Bonjour,
J’ai l’impression que les commentaires (au dessus du dessin des deux disjoncteurs) ont été inversés….
Bravo pour le site !
Bonjour,
Merci pour les encouragements et merci aussi d’avoir signalé l’erreur!
@ bientôt.
Guillaume
