Prise électrique: ou est la phase, ou est le neutre?
Certains appareils électriques nécessitent d’avoir la phase et le neutre connectés dans un sens précis au niveau de la prise électrique (c’est très rare, mais c’est la cas de ma chaudière par exemple).
Il existe aussi une convention qui veut que le neutre soit à gauche et la phase à droite sur les prises de courant.
Mais si on a pas posé soit même la prise en question, comment savoir ou est la phase sur une prise électrique?
Je vais vous donner un moyen simple et je vais vous expliquer comment savoir sur une prise de courant électrique, ou sont branchés les fils électriques de neutre et phase, sans avoir à ouvrir la prise électrique:
Le matériel nécessaire pour identifier le neutre et la phase sur une prise électrique:
Pour faire cette manipulation, il faut un multimètre et plus particulièrement un voltmètre.
Dans le cas présent, j’ai prix un multimètre de base qu’on peut trouver dans les grandes surfaces de bricolage.

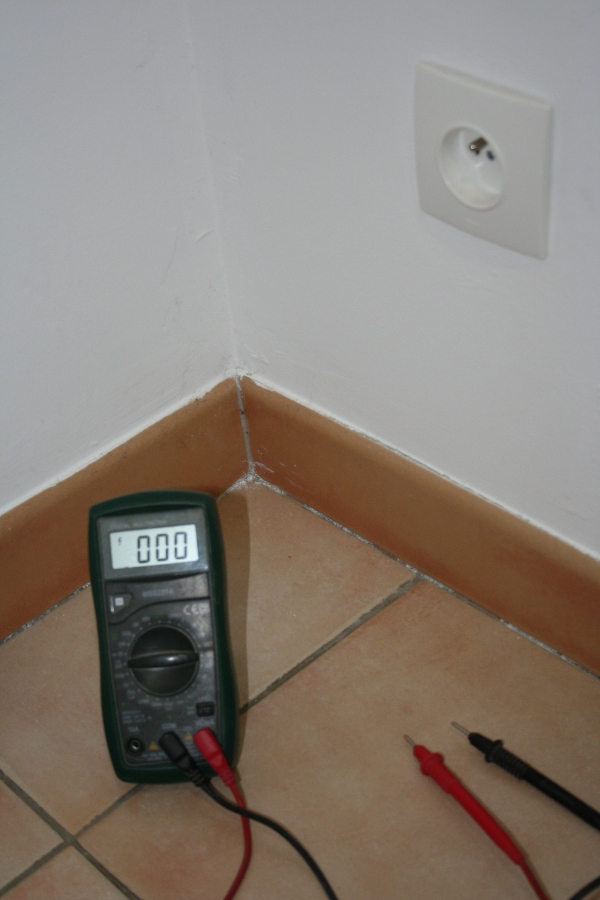

Le multimètre est positionné en position voltmètre
Travailler en sécurité:
Avant tout chose, cette manipulation doit être réalisée en sécurité: Vous allez devoir réaliser une mesure de tension avec le multimètre: En insérant les connecteurs dans la prise électrique, vous devez impérativement ne pas toucher les parties métalliques des bornes de test du multimètre:

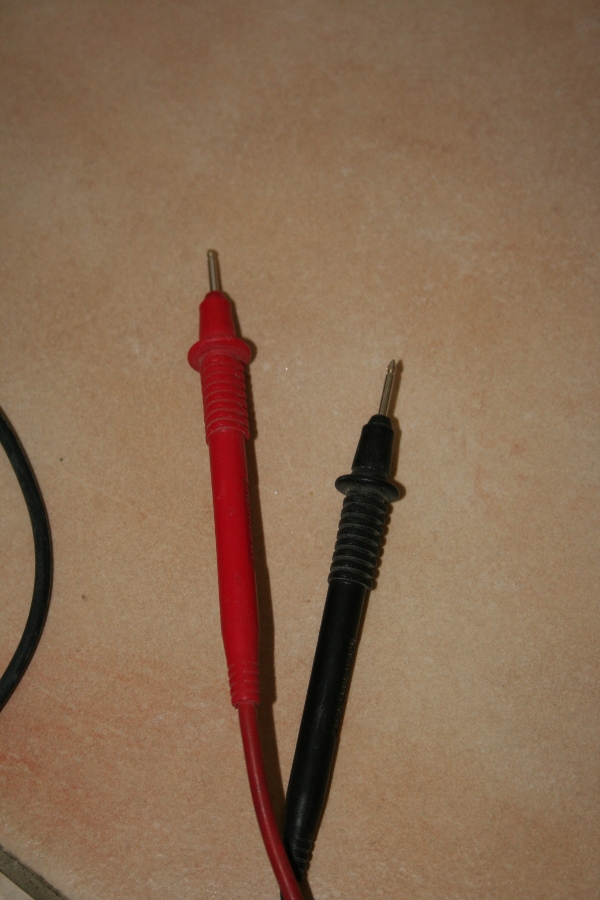

Embout de test pour déterminer la position de la phase et du neutre sur une prise électrique
Je répète: vous ne devez en aucun cas toucher ces parties métalliques pendant le test
et ne pas faire toucher ces deux embouts ensemble pendant la mesure.
La mesure pour identifier la phase et le neutre sur une prise électrique:
Je vous invite tout d’abord à lire cet article ou je parle de régime de neutre :
Dans l’installation électrique domestique, le neutre est relié à la terre (au niveau du transformateur EDF).
Si vous réalisez une mesure de tension entre la phase et le neutre vous devez trouver 230V (environ)
Vu que neutre et terre sont reliés, si vous faites la mesure entre la phase et la terre, vous devez trouver également 230V (ce qui n’est pas le cas entre le neutre et la terre).
Voici deux photos qui attestent de ces résultats:

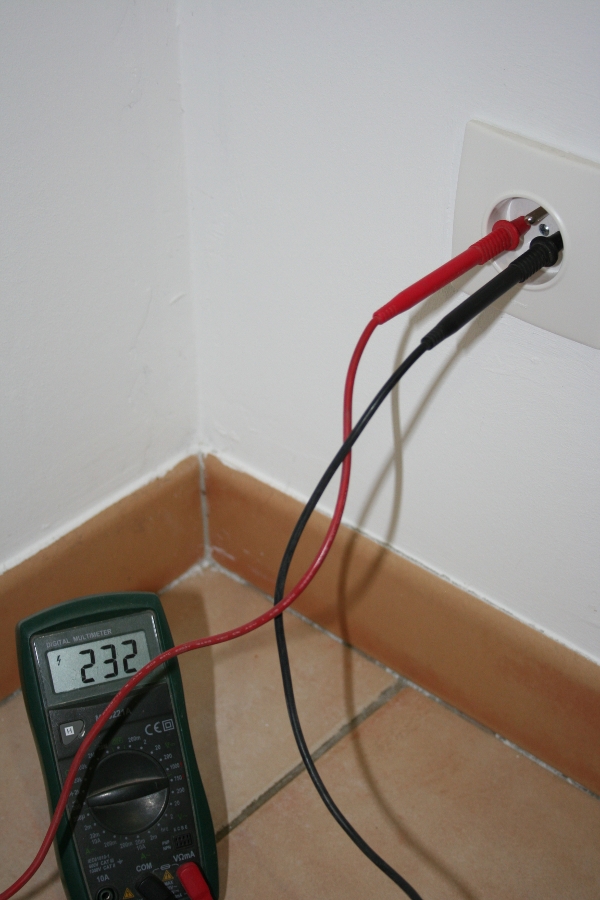

La mesure entre la phase et le neutre donne 230V

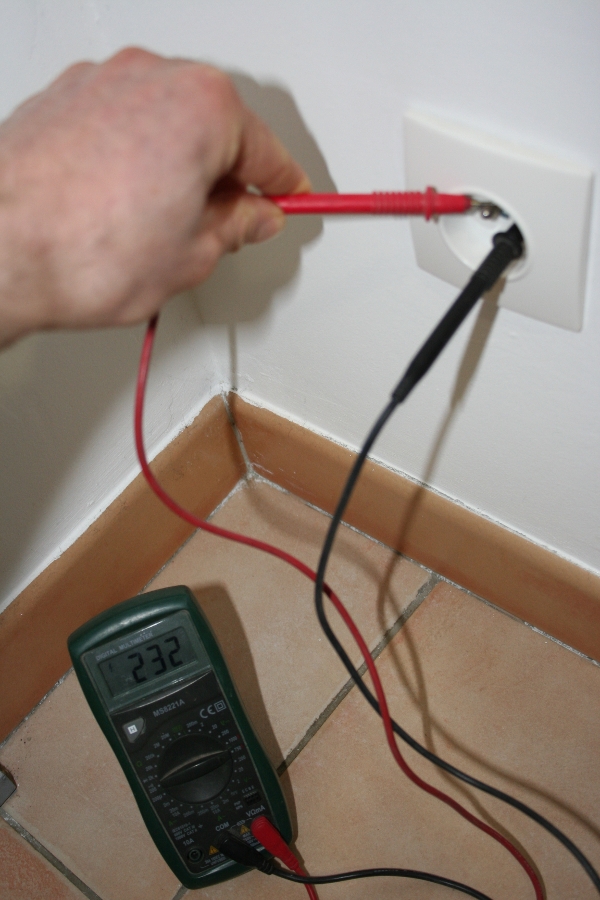

La mesure entre une des bornes et la terre donne un résultat de 230V: vous venez de trouver la phase sur la prise électrique
Une autre alternative pour repérer facilement la phase et le neutre?
Il existe d’autre appareil beaucoup plus simple pour identifier la phase et le neutre.
Je vous conseille d’aller lire mon test sur le multmetrix vt 35, qui permet à moindre prix de repérer la position de la phase du neutre et l’absence de terre, mais aussi de tester les interrupteurs différentiels très simplement.
Cet appareil n’est vraiment pas cher (moins de 30 euros chez Amazon
Pour résumer lorsque vous :
- Travailler en sécurité
- Prendre le multimètre en position voltmètre, calibre supérieur à 230V.
- Faire la mesure au niveau de la prise entre une des arrivées et la terre: si le multimètre affiche 230V, c’est que la fiche dans laquelle la borne de mesure du multimètre est insérée est la phase, sinon, c’est le neutre.
Brancher une lampe de chevet: le sens a une importance dans la mesure où l’on a un interrupteur unipolaire. Tout conducteur sous tension émet un champ électrique en V/m. Si l’interrupteur coupe la phase le champ est considérablement réduit lampe éteinte. Les champs électriques en V/m et magnétiques en nT trop importants sont perturbants pour la santé.
Dans une installation électrique faite par un professionnel, tous les interrupteurs coupent la phase.
