La nouvelle version de la norme NF C15-100
Nous vous l’avions annoncé, la nouvelle version de la NF C 15-100 est enfin disponible à l’achat sur le site de l’AFNOR. Pour rappel, la NF C 15-100 c’est la référence française pour les installations électriques basse tension. Elle garantit la sécurité des biens et des personnes, ainsi que la fiabilité de l’installation électrique.
Une nouvelle version de la norme NF C15-100 : pour quoi faire ?
- Simplifier la compréhension
Parue en août 2024, la nouvelle version de la norme est un condensé de l’ancienne norme NF C15-100 datant de décembre 2002 et de ses différentes mises à jour, amendements et fiches interprétatives.
- Faire évoluer la norme :
De nouvelles parties et révisions y sont également intégrées tout cela, dans le but de :
– l’évolution des techniques et des pratiques de conception et de mise en œuvre entraîne des adaptations et des modifications régulières des règles d’installation ;
– la prise en compte des travaux sur le plan international et européen pour harmoniser les règles d’installation ;
– la nécessité de faire évoluer la norme sur le plan de l’efficacité énergétique.
La nouvelle architecture de la NF C15-100 : une série de norme
L’organisation de la NF C15-100 évolue : elle est désormais organisée comme une série de normes. Il ne s’agit donc plus d’une seule et unique norme structurée en plusieurs parties mais bien d’une série de normes. Chaque norme est donc à acheter individuellement.
Voici comment est structurée la nouvelle norme :
- NF C15-100-1 : Partie 1 : exigences générales. Cette partie regroupe les titres 1 à 6 de l’ancienne norme.
- NF C15-100-7-XXX : Il s’agit de la partie 7 de l’ancienne norme qui concerne les installations et emplacements spéciaux. Chaque norme est ici individuelle et indépendante. Vous retrouverez par exemple :
- La « NF C15-100-7-701 : règles particulières pour les locaux contenant une baignoire ou une douche (Salles d’eau) »
- La « NF C15-100-7-705 : règles particulières pour les établissements agricoles »
- La « NF C15-100-7-708 : règles particulières pour les installations électriques des parcs de caravanes »
- La « NF C15-100-7-722 : Partie 7-722 : Règles particulières pour l’alimentation des véhicules électriques »
- NF C15-100-8-1 : Partie 8-1 : « efficacité énergétique » Il s’agit ici d’une toute nouvelle partie dédiée à l’efficacité énergétique
- NF C15-100-10 : « Partie 10 : installations électriques à basse tension dans les bâtiments d’habitation
- NF C15-100-11 : « Partie 11 : règles particulières pour les installations des réseaux de communication dans les bâtiments d’habitation »
Dans le cadre le cadre de réalisation de travaux en électricité dans un logement d’habitation, ce sont surtout les volumes 10 (NF C 15-100-10) et 11 (NF C 15-100-11) qui vont nous intéresser. Ces 2 normes regroupent la plupart des informations nécessaires à la réalisation d’une installation électrique conforme.
Les principaux changements de la norme
1. Les dispositifs de détection et de protection contre les défauts d’arcs
Les disjoncteurs détecteurs d’arcs permettent de détecteur tout arcs électriques dangereux et ainsi de réduire le risque d’incendie. La nouvelle version de la norme recommande l’utilisation de protecteur d’arcs dans les cas suivants :
- pour la protection des circuits « prises de courant » dans les lieux considérés comme critiques (risque d’incendies élevé ou lieux avec des biens irremplaçables),
- pour les circuits alimentant des équipements en permanence et d’accès difficile (VMC, pompe de piscine etc.).
À noter : Les disjoncteurs détecteurs d’arcs sont aussi appelés protecteur d’arc. Vous trouverez également les acronymes DPDA (Dispositif de Protection Détecteur d’Arcs) ou encore la version anglaise AFDD (Arc Fault Detection Device).
Les protecteurs d’arcs sont à installer à l’origine du circuit à protéger, au niveau du tableau électrique et viennent compléter les dispositifs de protection traditionnels.
2. Introduction du dispositif différentiel de type F
La partie 1 de la norme NF C15-100-1 ajoute un type d’interrupteur différentiel supplémentaire pour la protection des personnes. Il s’agit du DDR ou dispositif différentiel résiduel de type F de 30 mA.
L’interrupteur différentiel de type F offre une protection similaire à un différentiel de type A, mais il est spécifiquement conçu pour les circuits comprenant des appareils dotés d’un variateur de vitesse. Typiquement, dans une installation domestique, cela concerne surtout :
- les pompes à chaleur
- les pompes de piscine
- les systèmes de climatisation.
3. Les nouveautés concernant les parafoudres
Concernant le réseau de communication, l’installation d’un parafoudre devient obligatoire si le réseau de communication est relié à un réseau cuivre et que l’installation électrique est déjà équipée d’un parafoudre. Le réseau cuivre concerne donc les réseaux ADSL et non les réseaux fibres.
Autre évolution : si l’installation électrique possède déjà un parafoudre principal, on recommande l’installation d’un parafoudre secondaire pour les équipements situés à plus de 10m de distance du parafoudre principal (anciennement 30m).
La norme impose l’installation d’un parafoudre dans les cas suivants :

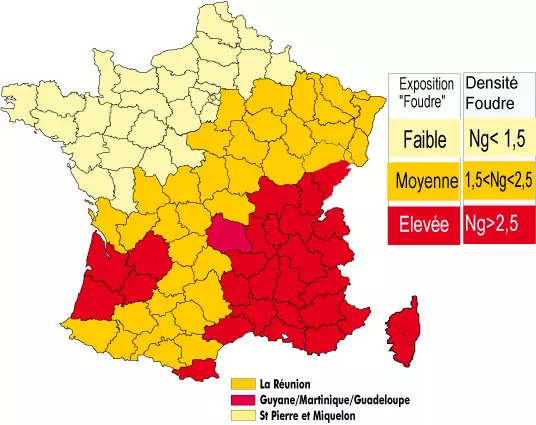

- Dans les départements avec un niveau kéraunique supérieur à 25 (voir carte)
- Bâtiments équipés d’un paratonnerre (recommandé pour les bâtiments situés à moins de 50m d’un paratonnerre)
- Si l’installation est alimentée par une ligne aérienne
4. Le réseau de communication
Le premier chapitre de la nouvelle norme NF C15-100 impose désormais l’installation d’un parafoudre dédié au circuit de communication, dans certains cas seulement. Il est ainsi obligatoire pour un réseau numérique interne relié au réseau cuivré téléphonique extérieur, dès lors que le reste de l’installation électrique est protégé par un parafoudre.
La nouvelle norme NF C15-100-11 recommande aussi l’ajout de liens de déport pour permettre de transférer les services arrivant au boitier de communication directement dans une pièce du logement. Par exemple, il peut s’agir de déporter l’arrivée de la fibre pour brancher directement une box fibre dans le salon et bénéficier d’un débit optimal.
L’installation doit aussi dorénavant subir une vérification avant sa mise en service.
5. Les sources de production locales (panneaux solaires, éolien, etc…)
Dans certaines installations, un générateur d’énergie comme des panneaux photovoltaïques ou une éolienne alimente l’installation domestique en électricité renouvelable en complément de l’alimentation du réseau. Dans ce cas, pour garantir la sécurité, le tableau électrique doit être conçu et dimensionné, ou modifié, pour tenir compte de ces deux sources de puissance.
En effet, premièrement, si un générateur de production locale est rajouté en amont du tableau de répartition sans tenir compte de la puissance supplémentaire qu’il fournit, les éléments de distribution verticale comme les borniers et peignes, ainsi que les interrupteurs différentiels peuvent subir une surcharge. Ils n’ont tout simplement pas été dimensionnés pour recevoir cette intensité supplémentaire. Il faut donc revoir le tableau électrique pour intégrer correctement le nouveau générateur, afin que la protection des biens et des personnes soit assurée.
Deuxièmement : dans le cas des systèmes de production d’électricité annexes à brancher sur une prise électrique, comme les panneaux solaires plug and play. Il faut modifier l’installation existante pour créer un circuit spécialisé avec une protection différentielle correctement dimensionnée. En effet, le branchement du générateur en direct sur un socle d’un circuit de prises fait que le disjoncteur au tableau ne détecte pas forcément la surintensité que cette nouvelle source de puissance génère sur le circuit de prises. Si les capacités des conducteurs sont dépassées, le risque de surchauffe et d’incendie est pourtant réel. De plus, brancher le générateur directement sur une prise ne permet plus d’arrêter l’ensemble du circuit à partir du disjoncteur de tableau, ce qui n’est de toute façon pas conforme à la norme électrique.
6. L’efficacité énergétique
La norme NF C15-100-8-1 impose de concevoir les installations domestiques de façon à minimiser les pertes d’énergie et à maîtriser les consommations, tout en garantissant le confort et la sécurité. Elle prévoit ainsi l’installation d’un système de gestion permettant d’optimiser la consommation d’énergie. L’installation doit aussi permettre le suivi horaire et journalier des consommations en kWh ainsi que l’archivage de ces valeurs. L’objectif est de permettre l’analyse des consommations en vue de réduire les consommations.
7. La recharge des véhicules électriques
Dans une maison d’habitation, il faut désormais créer un circuit spécialisé pour alimenter une borne de recharge pour véhicule électrique IRVE ou une prise renforcée destinée à la recharge du véhicule.
Ce circuit doit être dimensionné en fonction des caractéristiques de l’équipement de recharge :
- Pour une borne ou une prise 16A, le calibre du disjoncteur devra être de 20 A maximum, et la section de câble de 2,5mm2 minimum.
- Pour une borne 32 A, le calibre du disjoncteur devra être de 40 A maximum, et la section de câble de 10mm2 minimum.
Enfin, le circuit doit être protégé par un différentiel de type A ou F (pour une installation monophasée) et de type N (pour une installation triphasée).
Nouvelle norme NF C 15-100 : les questions que vous vous posez :
- À qui s’applique la nouvelle norme ?
La norme NF C 15-100 s’applique à toutes les installations basse tensions : pas de changement de ce côté-là !
- Quand entrera en vigueur la nouvelle norme ?
Concernant son entrée en vigueur, la norme fera l’objet d’une application volontaire durant 1 an à compter de la date de publication (c’est-à-dire jusqu’à août 2025). À partir de septembre 2025, la mise en œuvre de la nouvelle version de la norme deviendra obligatoire.
- Comment se procurer la nouvelle norme ?
Vous pouvez télécharger les différents volumes de la nouvelle NF C15-100 directement sur le site de l’AFNOR. Attention, le téléchargement est payant. Par exemple pour la NF C15-100-10 « Partie 10 : installations électriques à basse tension dans les bâtiments d’habitation », voici le lien de téléchargement et il vous en coutera la modique somme de 658,17€ HT !
- Où trouver les informations essentielles sur la norme gratuitement ?
Vous pourrez trouver des informations gratuites, claires et détaillées sur les sites des principaux fournisseurs de matériel électriques. Ici par exemple le guide de Schneider ou encore celui de Legrand. Et bien évidemment sur notre blog !
