Mise à la terre des huisseries et fenêtres en métal (aluminium)
Voici un point de la norme électrique qui pose souvent problème : la mise à la terre des huisseries et des fenêtres en métal (en aluminium pour être exact).
C’est un aspect important puisque dan le cadre d’un projet neuf, les fenêtres sont indispensables (à moins d’avoir prévu de construire un Bunker). Même en rénovation, les fenêtres sont souvent changées pour un aspect esthétique et un gain d’isolation thermique ou d’isolation phonique (en savoir plus à ce niveau ici).
Voici quelles sont les obligations vis a vis de ce sujet et comment réaliser en pratique le branchement à la terre des huisseries.
Ce que dit la norme à propos de la mise à la terre des huisseries
La norme NF C15-100 impose de relier les parties métalliques de l’habitation qui pourraient se retrouver à un potentiel électrique supérieur à celui de la terre (0V).
Voici un extrait qui fait référence à cette liaison. C’est le chapitre 411.3.1.1 « Liaison équipotentielle principale ».
« Dans chaque bâtiment, le conducteur principal de protection, la borne principale de terre et les éléments conducteurs suivants doivent être connectés à la liaison équipotentielle principale:
- Canalisations métalliques, par exemple eau, gaz, canalisations de chauffage central et de conditionnement d’air.
- Eléments métalliques de la construction et armatures du béton armé.
- Gaines ou tresses métalliques des câbles de communication.«
Je ne reviens pas plus sur ce sujet qui fait partie d’un plus grand ensemble qui est la mise à la terre.
Quel rapport avec les fenêtres et les huisseries?
Ce type d’huisserie en aluminium doit être raccordé à la terre
Certaines d’entre elles sont en aluminium et entrent dans le cadre de ces recommandations de la norme en électricité.
Il faut donc relier les huisseries métalliques en aluminium à la prise de terre de l’installation électrique.
Faire le raccordement à la terre des fenêtres ?
Les fabricants de fenêtres métalliques n’ont pas pensé aux électriciens et à cette obligation de connexion à la terre. Du moins, je ne suis jamais tombé sur un modèle permettant de faire ce raccordement facilement.
La méthode pour connecter une huisserie métallique est donc assez « brutale ».
La mise à la terre des huisseries doit être réalisée avant la pose des doublages. Elle consiste à venir visser une vis dans l’huisserie.
Cette vis assure la connexion mécanique et la conductivité au fil de terre.
Concernant la liaison à la terre:
- Le fil de terre doit être de section 2,5mm2.
- Il peut être relié directement au tableau électrique ou passer par l’intermédiaire d’une boite de dérivation.
- Il peut être aussi relié à un circuit de terre d’une prise électrique. Cette connexion est possible si la section de la terre de ce circuit de prise électrique est en 2,5mm2.
- La mise à la terre des huisseries peut se faire en pontant les connexions entre chaque fenêtres.
Schéma explication de la mise à la terre des huisseries en métal
Quel matériel pour raccorder les huisseries métalliques ?
Cette connexion des huisseries à la borne de terre ne se fait pas avec n’importe quel matériel.
Il y a deux éléments à prendre en compte:
- L’intégrité physique de l’huisserie. Il ne s’agit pas de traverser le métal de part en part afin d’éviter un remplacement (très coûteux) de la fenêtre dans l’intégralité.
- La connexion électrique doit être pérenne dans le temps.
Voici le matériel qu’il faut mettre en œuvre pour répondre à ces besoins.
- Une vis autoforeuse (ou autoperceuse) de petite longueur qui permet de visser dans l’huisserie. Ce modèle par exemple qui fait est disponible à partir de 10mm de long est parfaitement adapté.
- Une cosse à œil (jaune de préférence) comme cette référence qui permet connecter du fil électrique de section 2,5mm2.

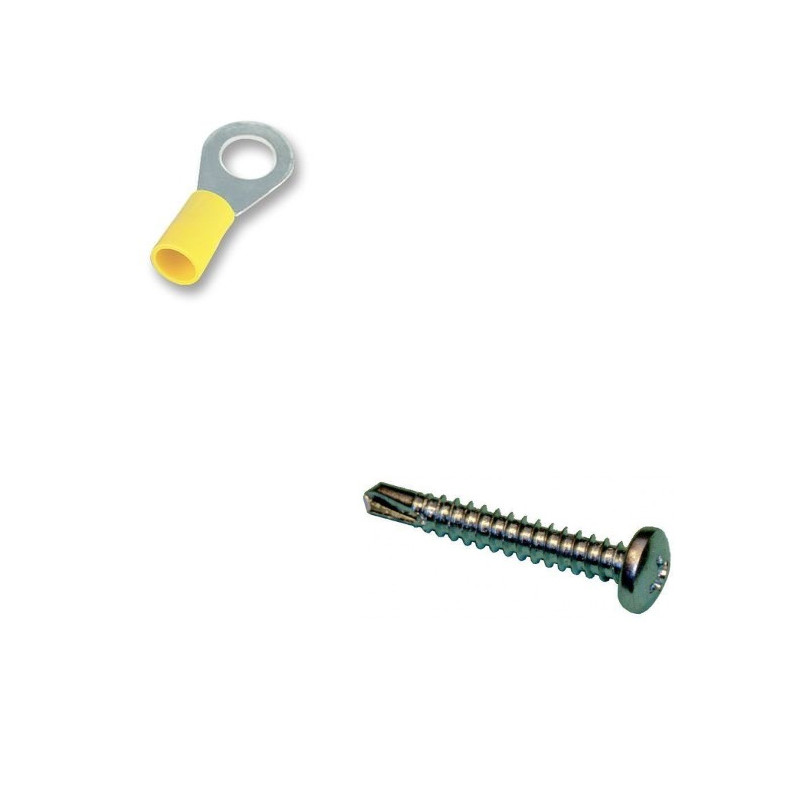

Cosse à œil (ou a œillet à gauche) et vis autoperceuse à droite. C’est le matériel nécessaire pour faire la mise à la terre des huisseries en métal
Conclusion
Si vous avez décider d’installer des menuiseries avec cadre métallique, vous devez respecter les préconisations que je viens de vous énoncer.
Mais ces obligations ne sont pas valables pour des menuiseries PVC ni pour ceux qui pourraient avoir uniquement la poignée en métal.
Enfin, sachez que dans le cadre d’une salle de bain, l’huisserie métallique devra être reliée à la liaison équipotentielle supplémentaire.
(suite) et cette mise à la terre
sert à évacuer ces courants toxiques vers la terre.
Bonjour
Les mains courantes d’escalier métalliques… c’est au cas où on voudrait installer une baignoire dans l’escalier?
La norme ne frise-t-elle pas parfois la c……e?
Alors qu’il est possible d’installer un appareillage électrique (inter, prise…) dans une douche au-dessus de 2.25m du fond de la douche (hors volume). Ce n’est pas pratique, certes, mais c’est possible…
Bonne année quand même!
Bonjour a tous.
En tant que diagnostiqueur immobilier, je me permet de donner mon expertise sur le sujet.
La Norme NF C16-600 stipule dans la L.E.P que tout élément métallique en contact avec les structures porteuses du bâtiment et ayant potentiellement une valeur de conductivité sup a 0V doivent être relié a la terre…
Techniquement, cela concerne (au delas des points habituels comme les canalisations en cuivre, poutres métallique, etc…) les garde corps de terrasses et balcons, les mains courantes d’escalier en métal et les rails alu des isolations intérieur et… les huisseries métallique…
Après de loooongues discutions avec des formateurs, des électriciens et des techniciens du Consuel…
Nous avons décidé de « ne pas » considérer comme anomalies (dans le cadre d’un diagnostic immobilier vente ou location) les huisseries métallique non reliées à la L.E.P et les autres points cités précédemment car impossible a tester sans dégradations (rails placo) et que l’énoncé de la norme n’était pas assez clair sur le sujet…
Pour ma part j’avais avancé l’argument que les travaux induits étaient complètement lunaires pour les clients qui voulaient juste louer leurs petits appartements…
Par contre… dans la grosse rénovation ou la construction il faut les relier en 2,5² car la nature de la pièce peut être modifiée dans le temp… (mode des baignoires dans les chambres les faisant rentrer dans la L.E.S…)
Voilà! j’espère vous avoir un peu aiguiller sur le sujet ^^
Bonne journée a tous et toutes!
Bonjour à tous,
Dans ma maison en rénovation (alimentation 16 mm2) toutes les fenêtres sont en alu, y compris celle de la sdb.
La LEP devrait donc relier ces toutes ces fenêtres avec un conducteur 10 mm2 (hormis celle de la salle de bain), et celle de la sdb reliée à la LES avec un conducteur de 2.5 mm2 ?
Incohérence qui m’embête un peu !
Merci d’avance pour votre aide
Bonjour
Non, on ne relie pas à la LEP les huisseries métalliques
Seule celle de la sdb doit être reliée à la LES du fait du risque électrique supplémentaire qu’il existe dans cette pièce.
Bonjour,
Mon problème ne concerne pas les fenêtres mais plutôt l’escalier. En effet, nous avons nous même posé l’escalier dans notre nouvel maison. Mais notre maître d’oeuvre ne nous a pas tenu au courant que s’il était En partie métallique, il fallait le relier à la terre (6m2) Cet escalier se trouve dans le salon et relier cette pièce et une mezzanine.
Faut-il vraiment que l’escalier soit raccordé à la terre pour avoir le consuel ?
Bonjour,
Selon une réponse sur le forum de Promotelec, les armatures en béton armé sont réputées non accessibles et n’ont donc pas lieu d’être reliées à la terre. Et c’est tant mieux, car sinon, je pense qu’aucun bâtiment de France ou de Navarre ne serait habitable.
https://www.promotelec.com/forums/installation-de-mise-a-la-terre/prise-de-terre-sur-ferraillage/
Comme vous le rappelez justement:
La norme NF C15-100 impose de relier les parties métalliques de l’habitation qui pourraient se retrouver à un potentiel électrique supérieur à celui de la terre (0V).
Donc a priori, les seules huisseries qui pourrait se trouver dans ce cas-là sont les cadres de porte qu’une gaine pourrait parcourir pour alimenter un interrupteur, voire une prise, mais ce dernier cas est nettement plus improbable.
En dehors de cela, je ne vois pas pourquoi on connecterait les huisseries à la terre.
Seule solution vis autoforeuse en inox, cosse étamé pour le cuivre et rondelle bimétalique
Huisserie alu + cuivre bonjour les dégats. Ca fait pile surtout avec de l’eau…
https://www.fenetrealu.com/uploads/documents/fiche-technique-39-comportement-aluminium-contact-autres-metaux-dans-batiment-74.pdf
http://www.visselect.com/adncms/images/stories/notices_techniques/ecrous__sertir_notices_techniques.pdf
https://www.se.com/fr/fr/faqs/FA138620/
Bonjour , ma question est , pourquoi faut t il raccordés un châssis aluminium a la terre ,
Toutes les structures métalliques d’un bâtiment doivent être connectées à la terre pour la raison suivante : Lorsqu’un câble électrique non blindé est connecté au secteur, il rayonne un champ électrique sur 1 mètre autour de lui. Ce champ induit un courant électrique dans toute structures métalliques (de BA13 par exemple) qui se trouvent dans ce volume. Ces structures métalliques font alors antenne et peuvent perturber les appareils électroniques et peuvent créer des problèmes de santé chez les humains.
Sandrine.
Le consuel a refusé l’installation électrique alors que mon mari avait relié les portes fenêtres et fenêtres alu à la terre. D’après les nouvelles normes il faut relier côté intérieur et côté extérieur de la fenêtre à cause du joint thermique.
Bonjour je me retrouve dans le même cas de figure.. ? Je fait construire et mon électricien m’a informé que ma fenetre en alu de ma salle de bain n’est pas raccordé à la terre. Or sur les plans il est bien indiqué… ? Je vais pas tout cassé pour mon consuel ? Si ? Je le passe S38
Merci à tous et à toutes pour votre aide
Qu’en est il des huisseries métalliques dans une maison OSB ?
Bonjour,
Vous citez la norme et son chapitre 411 ….
il y est dit ceci : Éléments métalliques de la construction et armatures du béton armé.
On fait comment là on casse tout !!!
Je suis auto constructeur.
Merci
Bonjour,
Dans le cadre d’une rénovation d’un appartement situé dans un immeuble des années 1960, je prévois de poser des fenêtres en aluminium à double vitrage en mode « rénovation », c’est-à-dire sur le cadre existant en acier des anciennes fenêtres.
Je souhaite mettre les cadres des fenêtres à la terre notamment dans la cuisine et la salle de bains. Et également aussi dans les pièces où il y a des volets roulants électriques.
Le fournisseur des fenêtres me dit que ce n’est pas nécessaire, car, du fait de l’isolant qui fait rupture de pont thermique, la fenêtre n’est plus en contact avec le mur.
Toutefois le cadre de la fenêtre l’est bien, étant posé sur l’ancien cadre.
Confirmez-vous qu’il faut bien mettre à la terre le cadre de la fenêtre, et si oui comment dans ce contexte spécifique ?
Merci d’avance,
Bonjour, je viens vers vous car je dois mettre à la terre mes huisseries métalliques. Un électricien qualifié m’a précisé qu’il incombait au poseur de fenêtre de fournir la tige soudée sur la fenêtre pour faire la mise à la terre. Qu’en est-il réellement ? Existe-t-il un texte réglementaire ? Si oui, pouvez-vous me le transmettre s’il vous plaît ?
D’avance merci, bien à vous.
Bonjour, j’ai un cas un peu particulier mais que beaucoup de monde a dû rencontrer et cela concerne les portails automatiques (porte de garage basculante).
Le chassis n’a aucune mise a la terre et le moteur est directement fixé sur le rail qui est lui même fixé au chassis.
Le moteur est certes classe 2 avec l’arrivée en 230 sans terre et probablement un transfo 24V à l’intérieur mais en imaginant que le moteur se prenne un seau d’eau sur la tronche la connectique du cable d’alim n’est pas à l’abri d’un contact avec la carcasse et le châssis interne au moteur (en métal).
Donc voila ma question : Est-ce que ça ne serait pas judicieux de prévoir une mise a la terre dans ce cas de figure (Un contact phase carcasse dans le bloc moteur me semble plus probable qu’avec une fenêtre 😀 )
Merci
Bonjour à tous.
Dans le cadre d’une rénovation complète de l’électricité d’une construction des années 50, avec remplacement des menuiseries bois par de l’alu, faut-il relier à la terre ces nouvelles huisseries metalliques en sachant qu’elle seront fixées au dormant existant en bois.
Si oui, faut-il le faire dans toutes les puces ou uniquement dans la salle de bains ?
Merci d’avance pour vos réponses.
Cordialement.
Loïc.
Bonjour
Pour moi, seule l’huisserie métallique de la sdb doit être reliée à la liaison équipotentielle supplémentaire.
Bonsoir,
Attention néanmoins si vous décidez de repiquer les huisseries les une sur les autres. En effet, si par la suite, vous en faites changer une, il se peut que le pontage ne soit pas repris ou bien que la nouvelle ne soit pas conductrice et que toutes les suivantes ne soient plus reliées à la terre. Je préconise de les relier indépendamment.
Bonjour
Un pont qui réclmerait des précisions au niveaux des normes électriques. La mesure était utile lors des nouvelles constructions des années 60, quand les huisseries en métal sont devenues hbituelles dans les logements collectif notamment les HLM par exemple, car alors les conduits électriques passaient directement dans les montants des huisseries.
Concernant des fenêtres maintenant qui elles ne sont pas directement concernées par le voisinage de conduits ou de boite d’appareillage (en plastique maintenant), le danger serait plutôt de les relier à la terre et encore plus au niveau des boitiers alimentés par les conducteurs actifs (Ph+N). J’ai souvent vu des cas de présence de tension sur huisseries en métal dues à débranchement de fils dans une prise de courant…
Cordialement
Bonjour,
Concernant les mise à la terre mon premier chef de chantier nous faisais systématiquement raccorder à la terre le fil vert jaune chaque fois qu’il était présent ce qui fait qu’on avait la terre présente dans les inter (le câblage s’effectuait en cable type U 1000 R2V). Sinon pour le vissage une vis placo peut faire l’affaire et plutôt qu’une cosse plus ou moins bien sertie je préfère une entortillage avec une grosse rondelle. Attention en rénovation ou mise en sécurité dans une salle de bain il faut mettre le radiateur et la baignoire à la terre. Heureusement actuellement les baignoires sont le plus souvent en plastique.
Attentions à la nature de la vis: visser de l’acier dans l’alu n’est pas une bonne idée à long terme, surtout en présence d’humidité (oxydation électrolytique). Faire un trou de petit diamètre (genre 2mm) pour percer la paroi externe du châssis et y visser ensuite une courte vis en alu pour bloquer la cosse. Une petite rondelle Grower, en alu également, évitera tout risque de dévissage avec les vibrations à chaque ouverture et fermeture… On peut compléter par une goutte de Loctite pour les perfectionnistes.
Bonjour,
Merci pour l’information.
Cordialement
Merci pour cette article.
Intéressant et pertinent.
J’ai moi même eu le cas de figure sur un chantier il y a 1 an et j’ai préféré les relier à la terre également.
J’ai dû improviser aussi 😉
Euh là tu es sur de ton coup ??? Car à ma connaissance c’est seulement précisé pour la l.e.s . A ma connaissance les fenêtres ne sont pas considéré comme élément de la construction. Car à ce rhytme on peut aussi relier les gouttières …. et personne n’a jamais raccordé les fenêtres à la terre sur les chantiers, à part dans les salles d’eau. @+
Bonjour,
C’est vrai que c’est spécifié pour la LES uniquement, tu as raison. Pour ma part, j’ai pris pour habitude de relier l’ensemble des fenêtres à la terre. J’ai déjà eu une remarque du CONSUEL à ce sujet (sans contrevisite) me disant que les cloisons pouvaient être réorganisées plus tard et ajouter une pièce d’eau dans une pièce qui ne l’était pas à l’origine. Un peu tiré par les cheveux j’avoue…
J’aimerais bien connaître le pourcentage de fenêtres aluminium effectivement mises à la terre. Si l’on prend toutes les fenêtres bois ou pvc remplacées ultérieurement par des fenêtres aluminium…. je pense que c’est un point de la norme qui ferait bien de disparaître.
Si on l’on pousse encore, le texte parle de relier les éléments métalliques à la LEP.Donc le cable en 2,5 ne suffit pas si l’on a par exemple un conducteur principal de 16MM2, car il faut la moitié de la section de celui-ci donc 8 et du coup 10mm2.
On en finit plus. Il faudrait vraiment qu’ils soit plus clairs….
