Branchement d’un coffret de communication RJ45 : DTI, prises TV et réseau (guide complet – partie 2)
Date de publication : 15 mai 2013
Date de mise à jour : 05 Juillet 2025
J’ai commencé il y a quelques jours un article qui concerne l’installation d’un coffret de communication RJ45 pour un appartement dans le cadre d’une rénovation électrique. Je poursuis avec la connexion des différents câbles – RJ45, TV, Téléphone –
Si vous n’avez pas lu la première partie, je vous invite à la lire en cliquant ici.
Cet article pratique vous explique comment raccorder les différents éléments du coffret de communication : le DTI, le répartiteur TV et les prises RJ45 réseau. Vous y trouverez aussi des conseils d’outillage, le rappel des bonnes pratiques normatives (NF C 15-100), et les erreurs à éviter pour garantir une installation conforme, propre et durable.
Le coffret de communication RJ45 installé
Petit rappel sur le tableau de communication installé :
Le coffret VDI est un coffret de marque AXCITY grade 3 avec 4 prises RJ45, un répartiteur TV et un DTI (Dispositif de Terminaison Intérieur).
Dans le billet précédent j’avais fini de fixer le coffret de communication, il ne restait plus qu’à le raccorder :
Le tableau de communication est installé en saillie, sous une goulotte
Zoom sur le coffret de communication VDI Axcity
Voici un zoom sur les éléments du coffret de communication AXCITY:
4 zones de branchement pour le tableau de communication VDI AXCITY
Contenu du coffret VDI Axcity :
- 1 DTI (Dispositif de Terminaison Intérieur)
- 1 Répartiteur TV (1 entrée / 4 sorties)
- 4 prises RJ45 grade 3
- 1 barrette de mise à la terre
- Embouts RJ45 (noyaux) et support de fixation
Matériel utilisé pour cette installation :
- Coffret VDI AXCITY Grade 3
- Câbles coaxiaux TV + embouts F
- Câble téléphonique 2 paires
- Câbles RJ45 Grade 3
- Noyaux RJ45 femelles + embouts arrière
- Dénude câble (Knipex Ergostrip)
- Pince coupante de précision
- Tournevis plat et cruciforme
- Testeur RJ45
À propos du tableau de communication Axcity utilisé dans cet article
Le tableau de communication que je vous présente dans cet article n’est plus proposé par la marque Axcity.
Je vous propose donc plusieurs modèles de tableau qui ressemblent à celui de Axcity.
Vous pouvez trouver des coffrets de communication à un bon tarif
Branchement du DTI (Dispositif de Terminaison Intérieur)
La première étape consiste à brancher le DTI : Dispositif de Terminaison Intérieur. C’est ce dispositif qui fait la séparation entre l’arrivée du réseau de l’opérateur téléphonique et le réseau interne du logement.
Pour brancher le DTI du tableau de communication, il faut l’ouvrir (en pinçant de chaque côté).
Le DTI est composé d’une borne automatique pour connecter l’arrivée du réseau téléphonique, à droite, et d’une autre borne pour connecter les départs vers les prises téléphones en T au besoin si elles existent. Le raccord DTI – RJ45 est déjà précablé, si vous n’avez que des prises RJ45, il faut juste connecter l’arrivée téléphonique.

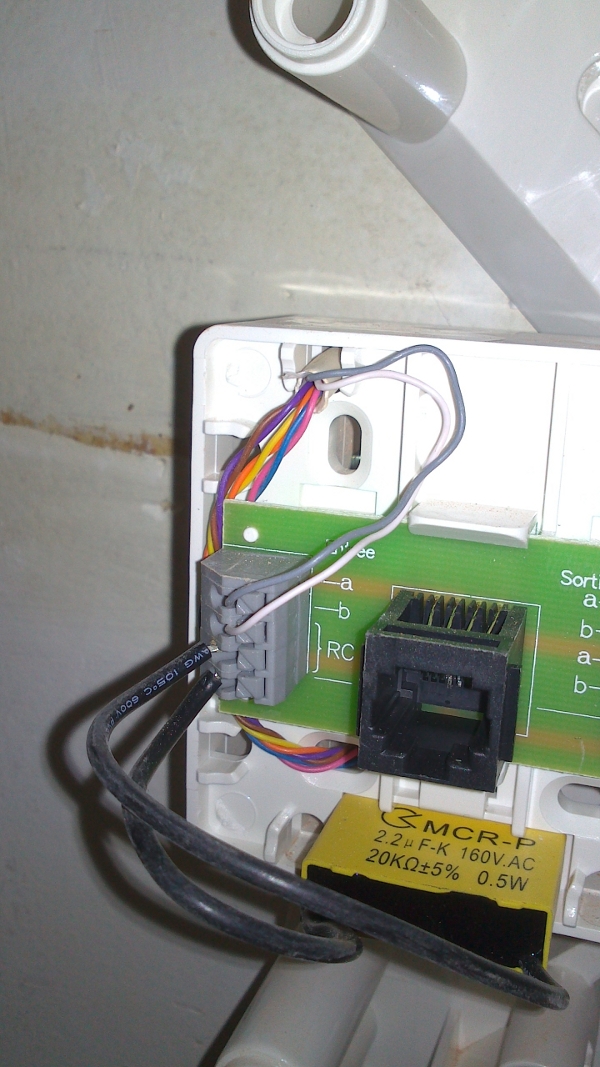

L’arrivée de l’opérateur est dénudée à l’intérieur du DTI
Un conseil : garder du « mou » au niveau des fils
Je garde toutes les couleurs sur le fil d’arrivée téléphonique en réserve au cas ou. Seules les deux couleurs blanches et grises sont utilisées.

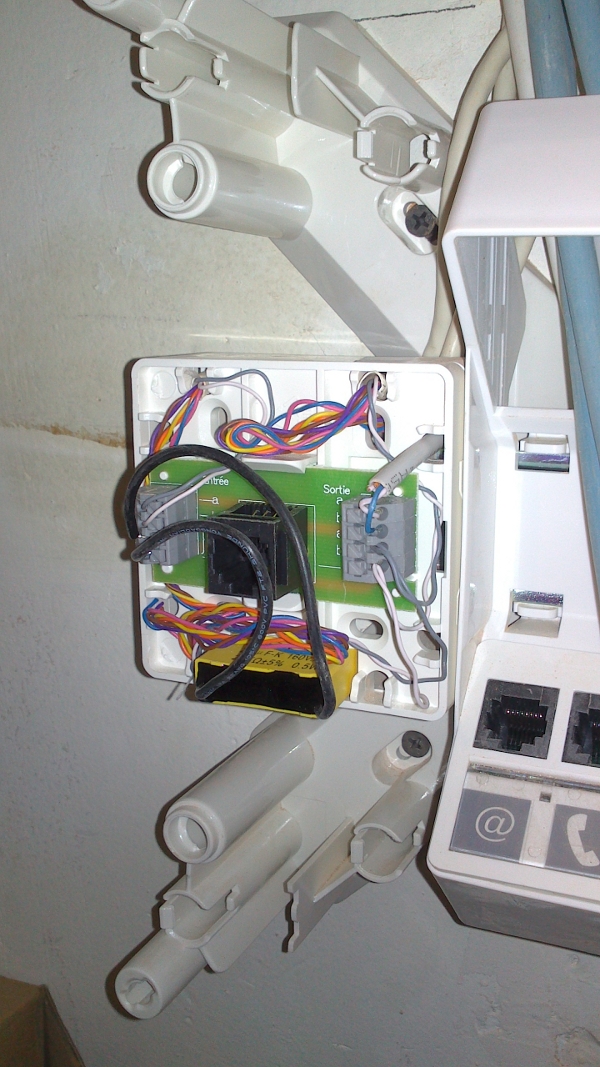

De la même façon, les départs sont câblés depuis le DTI.
Câblage des départs sur le même modèle que l’arrivée
Le DTI permet de faire l’interface entre le réseau téléphonique de l’opérateur et l’installation intérieure. Dans un logement uniquement équipé de RJ45, la sortie “téléphone” du DTI est reliée directement aux prises RJ45 grâce à un câble torsadé.
⚠️ Assurez-vous que le câble coaxial est bien dénudé sans endommager la tresse de blindage, et que l’embout F est correctement vissé pour garantir la continuité du blindage.
💡 Outil recommandé : Dénude câble coaxial ergonomique comme le Knipex Ergostrip pour des coupes nettes et sans effort.
Raccordement du répartiteur TV au niveau du tableau de communication
La deuxième étape consiste à brancher le répartiteur TV. Dans mon exemple, il y a seulement une prise TV dans l’appartement, donc une seule arrivée et un seul départ.
La connexion se fait avec un embout TV, fourni dans la boîte du coffret de communication.
La connexion se fait de la même manière qu’une prise TV classique :
Arrivée Télé au niveau IN, départ vers la ou les prises au niveau OUT
Mon conseil outillage pour dénuder un fil coaxial TV: utilisez le dénude cable Knipex Ergostrip que je présente ici.
Branchement des câbles RJ45 réseau
Les prises RJ45 du tableau sont constituées de tête et d’embout arrière (on parle de noyaux RJ45).
Il s’agit ici de noyaux type Femelle. Pour câbler avec des embouts mâles, il faudra avoir recours à une pince à sertir RJ45.
L’embout arrière qui doit se passer en premier avant de faire la connexion, permet de fixer le fil et la tête RJ45 de façon définitive.

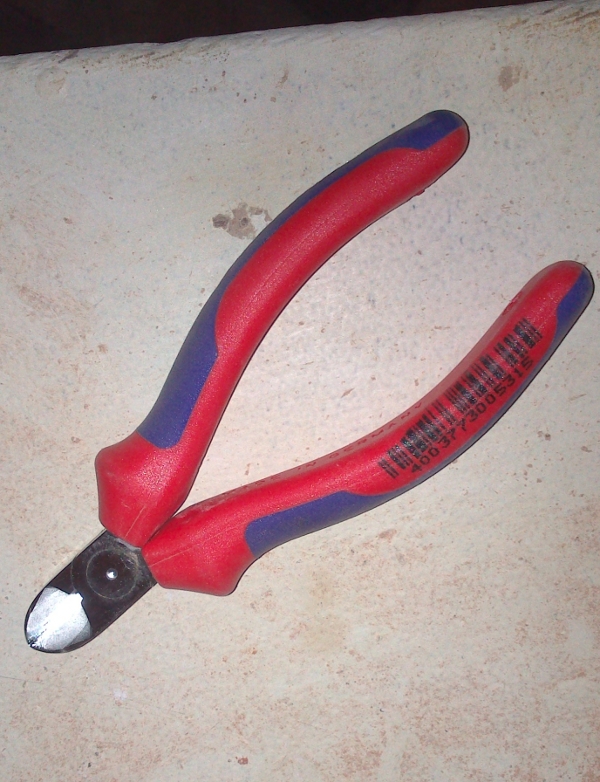

Pour la connexion des prises réseau, je travaille avec une petite pince coupante, ce qui me permet d’être plus précis dans mes gestes (ce modèle plus exactement).
La première étape consiste à dénuder la protection du fil, pour accéder au quatre paire de fils RJ45: Les fils RJ45 sont associés en couleur, avec un blanc de la couleur.
- La paire bleu et blanc du bleu.
- La paire vers et blanc du vert.
- La paire orange et blanc du orange.
- La paire marron et blanc du marron.
4 paires de fils avec couleur et blanc de la couleur associée
Il faut ensuite penser à passer l’embout de connexion arrière avant de passer au branchement des fils sur la prise RJ45 (branchement B). Le câblage RJ45 se fait en B, il faut donc associer chaque couleur comme c’est indiqué au dos de la prise: en image, c’est plus compréhensible:
Raccordement dans le tableau de communication en suivant le câblage B

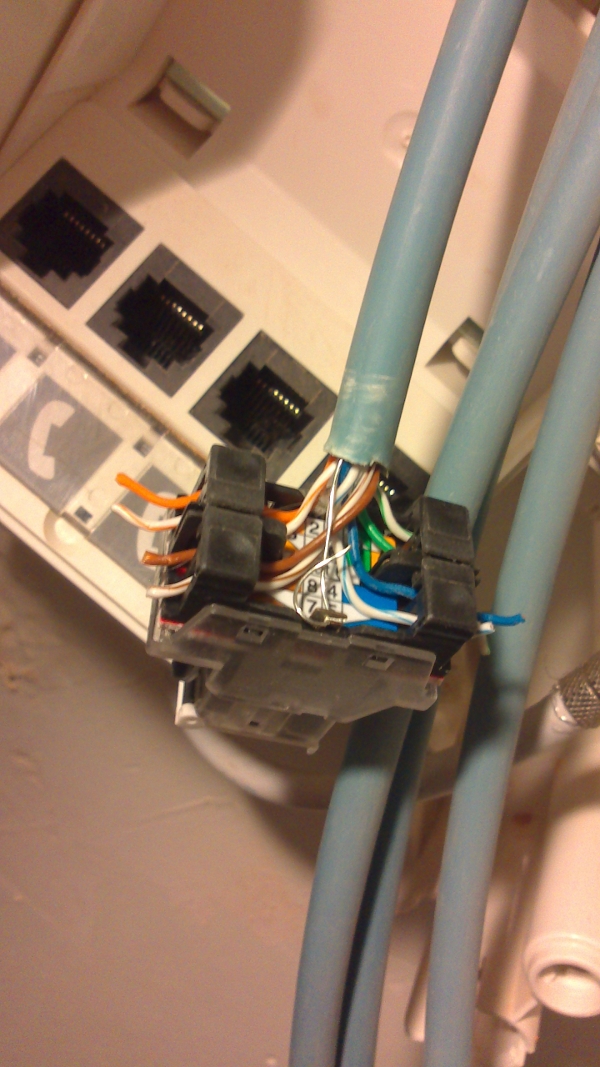

Toutes les paires sont connectées en respectant le câblage B
📌 À retenir
- Toujours suivre le câblage B, norme utilisée en résidentiel
- Bien enfoncer les fils jusqu’au fond des logements pour assurer un bon contact
- Ne jamais croiser les paires ni mélanger les couleurs : respectez le schéma imprimé sur le noyau
Les petites ailettes en noir sur la photo ci dessus sont à refermer pour bien réaliser la connexion de la prise RJ45 du tableau de communication. Avant de remettre l’embout arrière, il faut couper les fils au ras avec la pince coupante:
Les fils sont coupés au ras pour la connexion de l’embout arrière
L’embout est ensuite enfoncé afin de terminer le branchement de la prise réseau RJ45. Les prises réseau sont connectées dans le tableau de communication grâce à une plaquette, ou chaque tête va venir se loger :

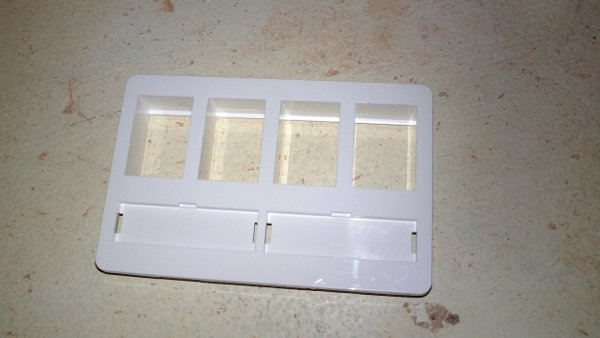

Le support permet de fixer les prises dans le tableau de communication

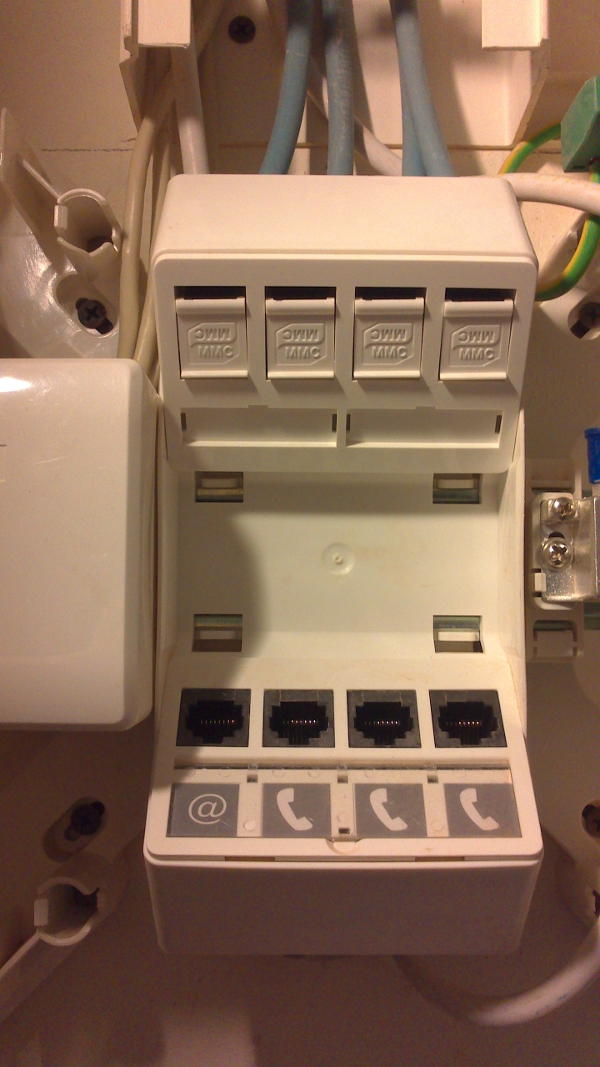

Les prises RJ45 sont insérées dans le support qui est ensuite fixé dans le logement prévu à cet effet
Pour résumer, voici les étapes du câblage RJ45 (branchement B) :
- Dénuder la gaine extérieure sans entailler les paires torsadées
- Identifier les 4 paires : bleu, vert, orange, marron (et les blancs correspondants)
- Passer l’embout de blocage avant de câbler
- Respecter le code couleur du branchement B indiqué au dos de la prise
- Refermer les ailettes noires pour enfoncer les fils
- Couper les fils à ras
- Clipser l’embout de blocage
- Enclencher la tête dans la plaquette-support
Connexion à la terre du coffret VDI (NF C 15-100)
A ne pas oublier, la connexion de la barrette de terre du coffret de communication: en 6mm², et pas plus de 50cm! (voir l’article qui en dit un peu plus long sur la distance entre le coffret de communication et la barrette de terre)
Le coffret de communication doit être relié à la terre :
- Section du fil : 6 mm²
- Longueur max : 50 cm
- Raccordement direct ou via bornier
⚠️ L’absence de mise à la terre peut entraîner des perturbations sur les réseaux VDI et ne respecte pas la norme NFC 15-100.
Erreurs à éviter lors du branchement d’un coffret VDI
- Poser des câbles RJ45 trop tendus (risque de rupture à long terme)
- Mal suivre le code couleur → performances réduites
- Oublier la mise à la terre du coffret
- Dénuder trop long sur les paires (perte du blindage et augmentation des diaphonies)
- Écraser les câbles dans la goulotte → perte de performance
- Utiliser du câble Cat.5e → non recommandé en 2025 (PoE, débit, blindage)
Conclusion
En suivant ces étapes, vous réalisez un coffret de communication propre, fonctionnel et conforme. L’installation VDI devient un élément central dans un logement rénové, permettant une grande flexibilité : Ethernet, téléphonie, TNT… Pour une installation pérenne, veillez à toujours utiliser du matériel de qualité, respecter les couleurs, la norme NFC 15-100 et tester vos branchements à chaque étape.
💡 Astuce finale
Testez chaque prise RJ45 avec un testeur après le câblage. Cela vous évitera des recherches fastidieuses en cas de souci de connexion, surtout si le coffret est déjà refermé.
FAQ – Questions fréquentes
Dois-je câbler en A ou en B pour les prises RJ45 ?
En résidentiel, on câble toujours en B. La norme T568B est celle utilisée par défaut en France.
Puis-je brancher la TV sur une prise RJ45 ?
Oui, à condition d’utiliser un câble Grade 3 ou 3S et un adaptateur TNT/RJ45. Le signal est ensuite filtré par le répartiteur.
Comment savoir si mes prises RJ45 sont bien câblées ?
Utilisez un testeur de câblage RJ45 pour vérifier que toutes les paires sont bien connectées sans inversion.
Puis-je mélanger les fonctions sur les prises RJ45 (TV, Tel, Réseau) ?
Oui, c’est le principe d’un réseau VDI. Le brassage se fait dans le coffret, selon vos besoins.
Pourquoi faut-il relier le coffret de communication à la terre ?
Pour éviter les perturbations électromagnétiques sur les signaux (RJ45, TV…), mais aussi pour respecter la norme NF C 15-100. En cas de contrôle du Consuel, c’est un point de vérification systématique.
Glossaire
- DTI : Dispositif de Terminaison Intérieur – point d’entrée du réseau téléphonique
- RJ45 : Connecteur 8 contacts utilisé pour l’Ethernet, la TV, ou le téléphone
- Noyau RJ45 : Partie femelle encastrée dans la prise ou le coffret
- Grade 3 : Câble réseau supportant Ethernet + TNT (jusqu’à 900 MHz)
- Peigne de brassage : Support permettant de fixer les noyaux dans le coffret
- Branchement B : Norme de câblage résidentielle pour les prises RJ45
