Disjoncteur unipolaire+neutre ou bipolaire?
Vous avez peut être vu ici ou la que les disjoncteurs que vous utilisez dans votre tableau électrique sont dits unipolaire+neutre .
D’autres disjoncteurs, notamment ceux utilisés pour protéger le départ du tableau électrique général vers le tableau divisionnaire, sont dits bipolaires.
Alors quelle est la différence entre un disjoncteur unipolaire et un disjoncteur bipolaire?
Voyons ça de plus près…
Indispensable, bien comprendre le rôle d’un disjoncteur:
Avant toute chose, je vais rappeler le rôle du disjoncteur dans l’habitation.
Il protège les biens du logement contre les courts circuits et les surcharges.
- La protection contre les courts circuits est assurée par la partie magnétique.
- La protection contre les surcharges est assurée par la partie thermique.
C’est de la que vient le nom disjoncteur magnéto-thermique. Si vous voulez aller beaucoup plus loin sur le sujet, je vous invite à lire mon article sur le disjoncteur.

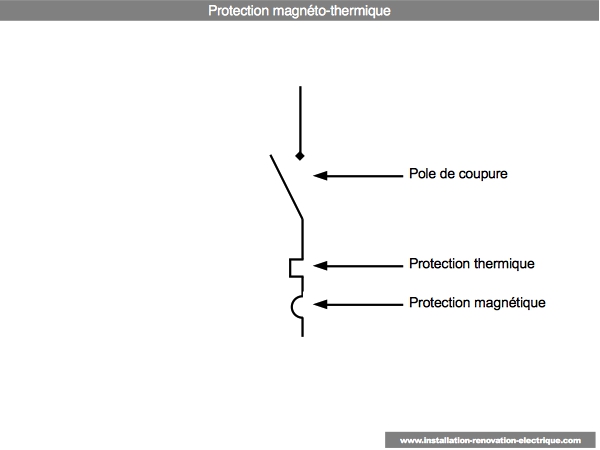

Sur le symbole des disjoncteurs, on voit clairement ces deux parties apparaître.
Symbole du disjoncteur avec les protections contre la surcharge et le court circuit
Mais pourquoi je vous parle de ces protections?
J’y viens:
Le disjoncteur unipolaire (+neutre) et protection sur la phase uniquement:
Dans le cadre d’un disjoncteur unipolaire (+neutre) la protection que je vous ai décrite au dessus n’est appliquée que sur le fil de phase.
Le contrôle contre les surcharges et les court-circuits électriques est réalisé uniquement sur le conducteur de phase.
En cas de détection d’un défaut au niveau de la phase, le disjoncteur coupe par contre les deux fils, neutre et phase.
Le mot unipolaire porte donc uniquement sur la protection, les deux fils sont présents en amont et en aval du disjoncteur.

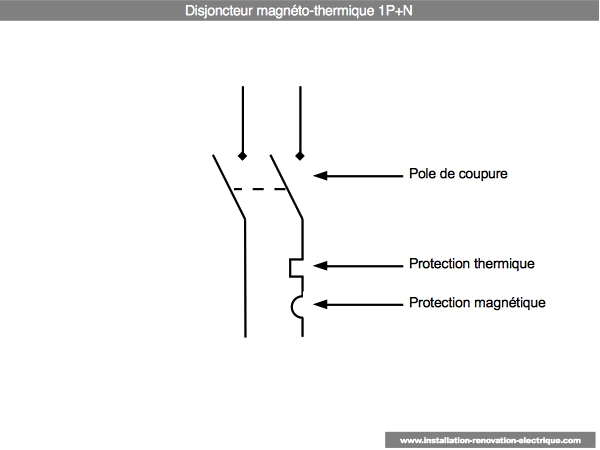

Protection sur un seul pole (unipolaire)

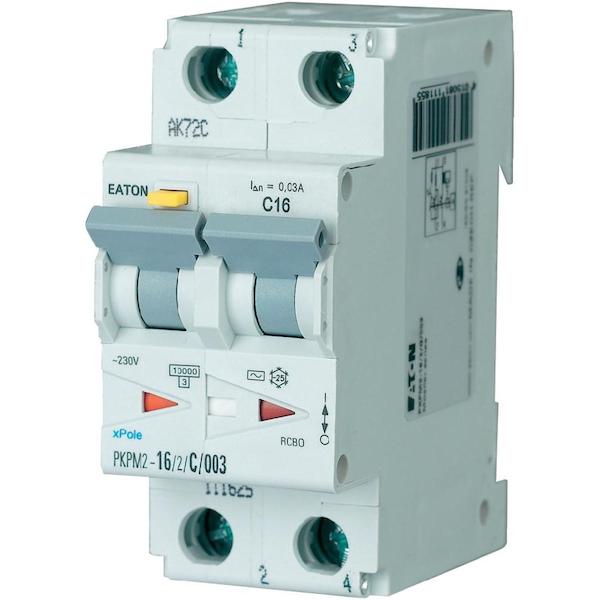

Disjoncteur bipolaire, protection des deux pôles:
Vous l’aurez compris, la protection magnéto thermique s’applique maintenant sur les deux pôles du dispositif.
En cas de défaut -court circuit ou surcharge – sur le conducteur de neutre ou de phase, les deux pôles sont coupés.
Protection sur les deux pôles (phase et neutre)
Quelles sont les différences entre unipolaire (+ neutre) et bipolaire?
La première qui saute aux yeux, c’est le nom.
Mais ça, je pense que vous auriez pu vous en douter également.
Différence matériel entre disjoncteur unipolaire et bipolaire:
La première des caractéristique se situe au niveau de la taille en module dans le tableau électrique.
- Un disjoncteur unipolaire fait un module de large.
- Un disjoncteur bipolaire 2 modules de large, à cause de la protection qui est réalisée sur les deux pôles.
A la différence d’un disjoncteur unipolaire, le disjoncteur bipolaire est plus large (1 module supplémentaire)
Différence d’utilisation entre disjoncteur unipolaire et bipolaire:
Le disjoncteur unipolaire +neutre est celui que vous trouverez dans la plupart des tableaux électriques classiques.
C’est celui qui est utilisé à votre domicile, sauf si vous avez encore des coupe circuit à fusible.
Le disjoncteur bipolaire est utilisé principalement dans les tableaux électriques soumis à un schéma de liaison à la terre de type IT.
C’est surement du chinois pour vous, ça concerne les établissement comme les hôpitaux ou autres qui ont besoin de continuité dans l’exploitation de l’électricité.
Si vous avez bien lu cet article, vous verrez que j’utilise également le disjoncteur bipolaire dans le cadre de la protection du départ vers le tableau électrique divisionnaire.
Mais Pourquoi?
La principale explication c’est que je suis assez paranoïaque au niveau de la sécurité, et que je tiens à protéger au maximum mes clients.
Avec ce type de composant au départ du tableau électrique, je protège au maximum la ligne qui est envoyée au tableau divisionnaire.
Bonjour
j installe un tableau divisionnaire a 12 m du tableau principal
Si j ai tout compris
Je dois mettre un disjoncteur bipolaire 63a sur mon tableau principal
Je pars de la en 16 mm2
A l arrive sur mon divisionnaire je remets un inter sectionneur 63a sur une rangee du tableau div.
Et ensuite je repart sur mes differentiels en tete de rangee
C est bien ca ??
Merci
Bonjour
Mon installation dans ma résidence secondaire que je biens d acheter dispose d un magnifique tableau de 1970 avec des fusibles sur les phases et tous les ndutres reunis dur une barette.
En attendant de le refaire integralement est il safe de remplacer les portes fusibles par des disjoncteurs magneto thermiques en y connectant que les phases ? Ou faut il impérativement reparer chacun des neutres mais cela va me prendre un temps de dingue.
Merci par avance pour vitre avis
Bonjour
Des fusibles protègent aussi bien contre les surintensités que des disjoncteurs.
Il étaient d’ailleurs autorisé sur les installations domestiques neuves jusqu’en 2015.
Après c’est sûr que dans les années 70, vous aviez sans doute des fusibles porcelaine, qui ne sont pas top, d’un point de vue calibrage et sécurité de manipulation
A vous de voir si cela faut le coup de faire 2 étapes et de passer dans un 1er temps avec des disjoncteurs sans neutre appairés.
Cela implique forcément un unique interrupteurs différentiel 30mA en tête
Personnellement, je prendrai le temps de faire un appairage phase/neutre correct.
Surtout que dans les années 70, il n’y a avait pas des dizaines de circuits, donc cela ne devrait pas être trop long.
Merci pour ces explications.
Bonjour,
Un pisciniste me demande de mettre dans le tableau prinicipal un disjoncteur différentiel 32A 30ma type AC et un disjoncteur 32A type D puis d’envoyer un câble 3G6mm2 dans le local technique du jardin où se situeront ses éqipements
N’ayant plus de place dans le tableau principal.
Puis adjoindre un tableau secondaire?
Comment faire le branchement de tout çà?
Merci pour votre aide.
Bonjour
Vous etes sur que vous avez bien compris ?
Car aucun intérêt de mettre dans le tableau principal 2 disjoncteur 32A à la suite.
Habituellement on met :
– un disjoncteur 32A au départ (éventuellement courbe D)
– un interrupteur différentiel 40A 30mA à l’arrivée
Bonjour,
Je pose une question en temps que personne hyperelectrosensible.
Est ce que le champ electromagnetique est coupé pour les va et vient?
Quel est la meilleure solution pour moi pour les interrupteurs pour qu’il y ait le moins de champ elctromagnetique?
Merci pour votre réponse.
Isabelle
Bonjour
Bravo pour vos explications claires.
Est il possible sur un tableau existant qui comprend des fusibles uniquement sur les fils de phase de les remplacer par des disjoncteurs phase plus neutre mais en conservant tous les neutres sur la barrette où ils sont regroupés actuellement? Ceci pour éviter d’avoir à identifier tous les neutres un. Per un.
Cordialement
Bonjour
Oui c’est possible.
Mais si vous pouvez prendre de temps pour appairer, c’est toujours mieux :
https://www.casimages.com/i/211101073929383217647923.jpg.html
Bonjour, merci pour ce blog qui est très utile.
Est ce qu’un disjoncteur bi-polaire protège un équipement contre le surtensions du au rupture du neutre qui survient en amont du disjoncteur d’abonné dans une installation triphasée?
Bonjour.
Une question: Je dois refaire un ancien tableau électrique où sont utilisés des fusibles (donc unipolaire)
Tous les neutres sont regroupés sur une barrette.
Puis-je remplacer les portes fusibles par des disjoncteur phase + neutre (bipolaires) type Legrand DNX3 en ne branchant QUE la phase (le neutre restant sur la barrette (à cause de la longueur des fils de neutre, je ne peux pas les ramener sur les disjoncteurs)
Ou dois-je impérativement utiliser des disjoncteurs UNIPOLAIRES (qui sont nettement plus chers, et pas fabriqués par LEGRAND.
Bonjour
Un peu perdu !
J’installe une plaque induction 3 fils plus terre. 2 phases 380 plus neutre 220 entre phases et neutre
Quel disjoncteur je dois installer
MERCI
cordialement
Bonsoir
Vous en triphasé ?
Et vous n’utilisez que 2 phases pour raccorder la plaque.
Si oui il faut
– un interrupteur différentiel tetra 30mA type A
– un disjoncteur tri ou tetra (je vous conseille tetra afin que ce soit évolutif)
– des fils ou un câble en 4G2,5² ou 5G2,5 (je vous conseille 5G2,5² pour que ce soit évolutif)
– une sortie de câble dans lequel vous câblez, terre, neutre et 2 phases, et vous laissez la 3ème phase en attente si vous avez choisi l’option évolutive.
Bonjour,
Je sais que en France, en habitation, on utilise pour la protection des circuits des disjoncteurs unipolaire+neutre.
En Belgique (je suis Belge d’origine) on utilse des disjoncteurs bipolaires pour proteger les circuits. Est-ce qu’il est interdit de faire ça en France (ou uniquement consideré comme « pas nécessaire »).
Je sais que les bipolaires prennent 2 modules au lieu d’un, mais à première vue, les bipolaires sont moins cher.
Bonsoir
Les disjoncteurs bipolaires sont autorisés en habitation.
Mais moins pratique d’usage, car pas adapté aux différents systèmes peignables automatiquement.
De plus je suis étonné qu’ils soient moins chers (en tout cas en France)
Bonjour, Bravo pour ce blog qui m’a déja apporté des reponses sur les disjoncteurs.
Ma fille vient d’acheter une maison et je les aide pour ré-aménager tout en vérifiant l’installation existante. Sous l’un des decks couverts j’ai constaté la présence d’un Disjoncteur EP60 – 6kA 2P C 10A Général Electric que je suppose destiné à la protection de la motorisation du portail électrique d’accès se trouvant a quelques mètres plus haut (terrain en pente, flanc de montagne) Or le câblage existant me semble très suspect.
L’arrivée (Amont) se fait par câble 3 fils avec le neutre sur la borne 1/2 (en haut a gauche) et la phase sur la borne 3/4. Le câble aval est lui aussi sur les mêmes bornes N sur 1/2 et phase sur 3/4. Les fils de terre s’ils sont visibles a la coupure de la gaine caoutchouc sont coupés a la limite de la gaine. L’arrivée suit une panne bois du deck et vient des combles, l’aval descends sous gaine le long d’un pilier support et part sous le plancher du deck. Bien que la maison soit sur pilotis c’est compliqué d’aller en dessous il faut y aller en rampant car vu la pente c’est l’endroit ou l’espace est le plus restreint. Cependant à 2 metres on voit ressortir une gaine annelée qui va en direction du boitier électrique du portail, mais qui est prise dans le gunitage qui recouvre l la pente jusqu’a la route.
Avec le câblage actuel je suppose que le disjoncteur ne sert a rien, voir est HS car si j’ai bien 230 V entre les bornes 1/2 & 3/4 avec mon testeur a priori je n’ai rien en mesurant les bornes 2/1 & 4/3 en bas du disjoncteur.
A priori je pense que les arrivées doivent se faire sur le haut et le départ en bas.
Merci de vos réponses sur le câblage normal de ce type de disjoncteur, car nous avions du faire intervenir l’entreprise qui avait posé le portail à l’origine (comme les volets roulants de protections) et ils ont constaté que divers bricolages et ajouts avaient été faits dans le boitier y compris avec ajout de composants d’autres marques. De plus que l’ensemble n’est pas a la terre vu que les fils de sont pas raccordés…
(je viens de voir que vous avez posté sur un forum où je viens de poser ma question : Excusez-moi si je ne devais pas la reposer ici)
Bonjour.
C’est une installation provisoire, pour mes travaux.
Je suis en triphasé.
Je voudrais employer chacune des phases (en 6mm2) pour un travail déterminé.
J’ai fait un tableau avec 3 prises 32A, chaque prise correspondant à une phase, et avec un neutre commun.
J’ai protégé chacune des 3 phases par 3 disjoncteurs Legrand 32A 2P+N, en employant uniquement les poles de phase.
( si une surconsommation se produit sur l’une des phases, et si un disjoncteur coupe, il ne faut pas que les autres coupent aussi.)
Je compte mettre un 4ème disjoncteur sur la ligne de neutre.
Comment dois-je brancher ce disjoncteur : Sur ses poles N ?
Merci.
Merci d’avoir accepté ma question.
J’ai eu des premières réponses, et particulièrement : On ne protège pas le neutre.
Oui mais :
Mon triphasé est en dérivation du triphasé du propriétaire de la maison, chez qui je fais mes travaux pour louer une partie de cette maison.
Je ne voudrais donc pas que, en cas de bêtise (court-circuit par exemple) cela fasse disjoncter le disjoncteur général (celui en tête de toute l’installation).
Je comprends bien qu’on ne protège pas le neutre, mais il faut peut-être qu’il soit coupé, pour que, si un de mes disjoncteurs sur les phases saute, cela ne fasse pas tout disjoncter.
Et comme j’ai prévu un seul fil de neutre pour mes 3 prises 32A, c’est pour cela que je pensais mettre un disjoncteur supplémentaire sur ce fil de neutre.
Mes prises sont très loin de mon tableau de 3 disjoncteurs, le fourreau est long, et passe par des chemins pas commodes. D’où problème si je dois recâbler pour que chaque disjoncteur uni+neutre coupe aussi le neutre de chaque prise.
Mais je vais tout de même y être obligé ?
(ce que je ne sais pas, c’est si un court-circuit se produit et fait sauter un disjoncteur, il se produit une sorte de retour d’info par le neutre, jusqu’au disjoncteur général, qui sauterait aussi)
Merci.
bonsoir merci pour votre site qui est fort utile pour les bricoleurs j’ai un soucis avec une ligne dans une salle de bain qui est reliée a un contacteur différentiel qui protège aussi les volets roulants j’ai repiqué un neutre dans une prise la seule qui est dans la salle de bain pour pour alimenter un extracteur de buée qui marche très bien seul mais quand j’allume la lumière seul le contacteur saute mais pas les disjoncteur de la ligne je pense que le problème vient du neutre qui n’est pas du même circuit il n’est pas appairé .merci de me donner un conseil
Bonjour
Vous avez tout deviné.
Le neutre provient d’un autre circuit et les 2 circuits ne sont pas sous le même différentiel.
Vous avez plusieurs solutions :
– prendre un neutre issu du circuit de la sdb pour alimenter l’extracteur (l’idéal)
– regrouper les 2 circuits sous le même disjoncteur
– déplacer les 2 circuits sous le même différentiel
Bonjour, je suis en cours d’installation d’une motorisation de portail, dans la notice, il est indiqué que la ligne doit être protégée par un interrupteur différentiel, un disjoncteur de 10 Ampère, et de prévoir une coupure omnipolaire. Dois-je coupler un disjoncteur bipolaire de 10 Ampères a l’interrupteur différentiel ? Ou y a-t-il une autre solution ?
Merci beaucoup pour votre réponse.
Cordialement
Laurent
Bonsoir
– soit vous repartez en aval d’un interrupteur différentiel 30mA existant et vous mettez un disjoncteur unipolaire+neutre 10A en tête de votre circuit
– soit, si vous voulez que le portail soit vraiment isolé du reste, vous mettez directement un disjoncteur différentiel 30mA 10A type AC en tête de votre circuit
Merci beaucoup pour ces informations.
Très cordialement
Laurent
Bonjour
Des disjoncteur unipolaires+neutre auraient suffit et vous auraient couter moins cher.
32A ne me semble pas pertinent en tête d’une installation car cela vous limite à 7kW.
Certes aujourd’hui vous avez un abonnement 30A, mais si vous souhaitez un jour augmenter vous serez coincés
Perso j’aurai mis, pour le sous sol (en partant sur les possibilités du matériel Legrand que vous semblez utiliser) :
– 500mA -> peigne vertical 2 rangées
. rangée 1 : parafoudre 0 039 54 puis interrupteur différentiel 30mA 40A ou 63A
. rangée 2 : interrupteur différentiel 30mA 40A ou 63A
– repiquage peigne vertical –> disjoncteur 63A vers chalet
Pour le tableau chalet :
– interrupteur sectionneur 63A –> peigne vertical 3 rangées
– rangée 1 à 3 : interrupteur différentiel 30mA 40A ou 63A
– repiquage peigne vertical –> disjoncteur 32A ou 40A vers garage
Pour le tableau garage :
– interrupteur différentiel 30mA 40A
A la place du repiquage peigne vertical, on peut également utiliser des borniers de répartitio.
Quand aux circuit 2,5², la norme dit 20A maxi.
On peut donc mettre 16A ou 20A.
16A laisse un peu plus de marge de sécurité que 20A.
16A c’est 3600W alors que 20A c’est 4600W, mais l’un comme l’autres suffisent largement pour des usages de prises non spécialisé (sauf peut être pour le petit électroménager de la cuisine où 20A est préférable)
Bonjour,
Ravi que j‘ai enfin trouvé un site comme le vôtre, j‘ai deux questions.
Depuis 10 ans nous habitons dans un sous-sol. Disjoncteur de branchement BACO 500mA – 30A. Entretemps j‘ai construit un chalet et je suis en traine de monter un tableau divisionnaire (distance 10m 16mm2 ) pour le chalet. De là, des files partent pour un deuxième tableau divisionnaire (distance 15m 10mm2) dans le garage.
Petit à petit nous allons habiter dans le chalet et le premier tableau divisionnaire du chalet sera bientôt le tableau principal, vu le nombre des disjoncteurs par rapport aux autres.
Le tableau du sous-sol a 2 rangées, le tableau divisionnaire du chalet a 3 rangées et le petit tableau divisionnaire dans le garage 1 rangée. Chaque rangée sera protégée par un disjoncteur différentiel 40A 30mA.
Je vous demande sincèrement votre avis si je vais faire tout ça comme écrit ci-dessus :
disjoncteur branchement 500mA/30A > Parafoudre 03954 Legrand 10/12kA, UF2, T2, (16mm2 )(obligatoire chez nous)
De là, une connexion parallelle de deux disjoncteurs bipolaire, une pour le branchement du tableau du sous-sol et une pour le tableau divisionnaire du chalet et dans ce dernier tableau (chalet) également un disjoncteur bipolaire pour le tableau dans le garage.
Il y a quelque temps, j‘ai acheté déjà en avance 3 disjoncteurs bipolaires Legrand 407787 Dx3, C32, 10kA. J‘espère je peux les utiliser, sinon j‘achèterai autres en dépendant votre avis.
Enfin une autre petite question. L‘épaisseur des files de tous mes circuits est 2,5mm. Quelle est la considération de choisir un disjoncteur de 16A ou 20A ? Par exemple, un circuit de 8 prises pour l‘ordinateur, imprimante, lampe de bureau etc. 16A et un atelier bricoleur 20A ? En bref, est-ce qu‘ il y a des obligations pour ce choix ou est-ce que moi même, je peux estimer la consommation d‘un circuit ?
Merci beaucoup pour votre réponse qui me permet de finir notre installation comme il faut.
Re-bonjour,
une précision supplémentaire concernant l’atelier de bricolage. Tout dépend de votre catégorie de bricoleur : « Bricoleur du dimanche », « Bricoleur régulier » ou « Bricoleur no limit » ?
Voici mes préconisations :
Dans le premier, cas un seul circuit 16A sera suffisant.
Dans le deuxième cas, prévoir un circuit 16A et un circuit spécialisé 20A, 25A ou 32A en prévision du raccordement de gros matériels (machine à bois…)
Dans le troisième cas, installer au minimum deux circuits 16A et un circuit spécialisé 20A, 25A ou 32A.
Cordialement.
Bonjour,
1) vous mentionnez une « connexion parallèle » en aval du disjoncteur de branchement (DB) mais ne dites pas comment elle est réalisée. Dans ce contexte, je préfère rappeler qu’il ne doit y avoir qu’un seul conducteur par borne du DB, c’est une obligation normative. Ainsi vous pouvez placer le parafoudre et les 2 disjoncteurs bipolaires dans un tableau qui sera relié par une liaison bipolaire au DB (en supposant que le DB soit bipolaire). Au passage, la référence Leg 03954 que vous indiquez est celle de la cassette de rechange et non du parafoudre lui-même.
2) Les disjoncteurs bipolaires Leg 407787 peuvent être utilisés. Si un jour vous avez besoin de plus de 32A pour le Tableau Divisionnaire (TD) du chalet il vous suffira simplement d’installer un disjoncteur de calibre supérieur après augmentation de l’abonnement, sans avoir à toucher au reste de l’installation étant donné que vous avez choisi de raccorder TD chalet en 16mm².
3) Vous écrivez que chaque rangée de vos tableaux divisionnaires est protégée par un Disjoncteur Différentiel 40A 30mA. Je suppose qu’il s’agit d’une erreur de syntaxe. En effet, les Disjoncteurs Différentiels 40A sont hors de prix et n’auraient pas vraiment d’intérêt dans votre configuration. Un Interrupteur Différentiel (ID) 40A 30mA en tête de chaque rangée suffira à protéger votre installation. Attention au type d’ID en fonction des circuits protégés et du nombre maxi de Disjoncteurs Divisionnaires en aval de chaque ID, cf Norme.
4) D’après la Norme, dans le cadre d’une installation résidentielle, un circuit câblé avec des conducteurs de section 2,5mm² doit être protégé par un disjoncteur d’au plus 20A. Libre à vous de choisir une valeur inférieure en fonction de l’usage.
En général, on installe un disjoncteur 20A en tête d’un circuit spécialisé, notamment pour les socles de prises de courant uniques destinés au raccordement du gros électroménager.
Un circuit de prises de courant comportant plusieurs socles sera protégé par un disjoncteur 16A, afin de s’assurer d’une meilleure protection contre les surcharges. Si canalisation 2,5mm², maximum 12 socles. Une exception : Le circuit des 6 socles de prises de courant spécifiques à la cuisine.
Lorsque vous dites que TOUS vos circuits sont câblés en 2,5mm², incluez-vous les circuits d’éclairage ? Si oui, des disjoncteurs 16A seront très largement suffisants eu égard à la faible consommation des luminaires en particulier ceux à LED. Vous pouvez même vous contenter de disjoncteurs 10A.
Pour de plus amples informations quant au choix du calibre des disjoncteurs, je vous renvoie vers les articles suivants de ce blog :
https://www.installation-renovation-electrique.com/circuit-specifique-prises-de-courant-de-la-cuisine/
https://www.installation-renovation-electrique.com/nombre-prises-electriques-installation-confortable/
https://www.installation-renovation-electrique.com/le-schema-electrique-des-circuits-specialises-la-prise-20a/
https://www.installation-renovation-electrique.com/disjoncteur-eclairage-10a-16a/
En espérant avoir pu vous aider, je vous salue cordialement.
Bonjour,
un petit dessin valant souvent mieux qu’un long texte, j’ai enfin pu créer un schéma illustrant ce que j’avais tenté d’exprimer dans les paragraphes 2 et 3 ci-dessus :
http://www.casimages.com/i/171217125748530804.jpg.html
Abréviations utilisées :
DB = Disjoncteur de Branchement (=AGCP)
ID = Interrupteur Différentiel
IS = Interrupteur Sectionneur
Dans l’idéal, l’installation doit être dimensionnée de telle sorte qu’elle puisse fonctionner normalement quand le DB est réglé sur son calibre maximum, même si l’abonnement actuel est inférieur.
En admettant que le DB est un 30-45-60A, il est souhaitable que le tableau du chalet soit prévu dorénavant pour fonctionner sous 60A.
Le choix de placer en tête de rangée un ID de courant nominal 40 ou 63A est dicté par les caractéristiques des circuits en aval (courants nominaux des disjoncteurs divisionnaires, nature des circuits) ou le cas échant par la présence d’un dispositif de protection en amont. D’autre part, la Norme exige l’utilisation d’ID de type A pour les circuits de la plaque de cuisson, du lave-linge et de l’infrastructure de recharge de véhicule électrique. Pour les autres usages, le choix du type AC ou A est à la discrétion de l’installateur. A ce titre, le paragraphe 10.1.4.7.3.2 fait loi.
Cordialement.
Ah, j’y suis maintenant le fonctionnement d’un interrupteur sectionneur. Merci très utile!
Merci beaucoup pour votre aide ! J’apprécie énormément votre peine. Hier soir, avant que j’ai vu votre dessin, j’ai envoyé une réponse par mail à Guillaume avec quelques photos, parce que je n’ai plus retrouvé la bonne page sur votre site.
Je vais lire encore une fois l’information sur votre site par rapport au IS parce que je n’ai pas encore compris comment l’utiliser, en cas d’urgence, sans produire un arc électrique. Indépendamment de ça je suis content et d’accord avec votre schéma. Je vais tout faire comme sur votre schéma. Un C63 et un IS 63A et incl. le disjoncteur de 32A pour le tableau du sous-sol au lieu de le mettre dans un placard.
Si vous avez encore des remarques sur mon mail d’hier soir à Guillaume, c’est toujours bienvenu. Je suis curieux et j’apprends toujours. Sinon, je vous souhaite des bonnes fêtes.
Salutations
Bonjour
En accord avec le schéma proposé par R1
A noter que le disjoncteur 32A en amont des 2 ID du sous sol n’est pas obligatoire
Bonjour,
Et merci pour votre site.
Ma question : Dans la (petite) maison que nous venons d’acheter, je vois que dans le tableau l’alimentation (la phase) d’un des circuits (pour 2 radiateurs électriques de 2000 watts chacun) a été séparée en deux branches, chacune équipée d’un disjoncteur unipolaire + neutre de 10A, les deux branches se rejoignant ensuite, en aval les disjoncteurs.
– Ils n’avaient pas de disjoncteur 20A, et ils ont employé ce curieux moyen ???
– Si je laisse comme c’est, quel est l’inconvénient ?
Merci par avance de prendre le temps de m’éclairer.
Bonsoir
C’est dangereux
Quelqu’un qui ne connais pas bien l’installation pourrait ne couper qu’un seul disjoncteur et croire qu’ainsi le circuit chauffage est sous tension alors qu’il ne l’est pas.
A regrouper sous un seul disjoncteur 20A (si le circuit est bien en 2,5² tout du long)
Merci à vous de m’avoir répondu si rapidement.
Je comprends la question du danger, et je ferai certainement le changement conseillé.
(le circuit est bien en 2,5 carré tout du long)
Mais pouvez-vous m’éclairer : En mettant (en parallèle) 2 disjoncteurs de X ampères, on protège comme si on avait mis un disjoncteur de 2X ampères ?
Merci d’avance pour ce renseignement.
En théorie oui.
Mais on n’a pas de certitude que le courant va se répartir de manière équitable de chaque côté
Bonjour,
Ma question est sur le fil pilote du chauffage. sur le chéma, il est marqué un disjoncteur unipolaire. Si l’on achète un disjoncteur unipolaire + N. On ne branche que le fil pilote ? car il n’y a pas de fil Neutre qui accompagne le fil pilote.
Deuxième question est quelle est la taille du fil à raccorder au disjoncteur ? rigide ou mou ?
Merci par avance pour votre aide
Bonsoir
Le fil pilote ne se raccorde pas sur le disjoncteur du circuit chauffage, mais sur le programmateur
Eventuellement vous pouvez ajouter un auxiliaire pour le sectionner.
Voir quelques exemples de sectionnement sur ce lien :
http://www.casimages.com/img.php?i=12021911403938329458254.jpg
Je n’ai pas bien compris la 2ème question.
Bonjour;
Je voudrai savoir peut-on ajouter un disjoncteur unipolaire c32 dans un tableau composé de plusieur disjoncteur bipolaire?
Si c’est le cas pour le raccord de la phase est simple mais pour le neutre je n ai aucune idee.
Bonjour
Pourquoi mettre un unipolaire ?
Ce n’est pas conforme à la norme actuelle en habitation.
Un disjoncteur unipolaire+neutre sera la bonne solution car il permet la coupure du neutre.
Si vous souhaitez faire une récup d’un vieux matériel, ce n’est pas une bonne idée.
Un disjoncteur 32A unipolaire+neutre coute moins de 10 €. Autant faire les choses de manière sécurisée.
Merci !!!! Enfin qq’un qui sait expliquer clairement les choses
Félicitations (personne n’avait jamais différencié coupure et protection dans les formations et ou supports de cours que j’avais pu avoir entre les mains jusqu’ici), encore merci
Bonjour,
Aujourd’ hui, voulant débrancher un chauffe eau électrique instantané après avoir basculé le disjoncteur unipolaire+ phase, j’ ai pris une ‘ châtaigne’,
. Question: le neutre peut- il être alimenté par une autre ligne avec un point allumé ? Ou peut- il s’ agir de courant résiduel d’ un appareil, il y a un lave- linge sur la ligne sur laquelle je travaillais, coupée au disjoncteur je le rappelle.
Merci d’ avance.
bonjour
est-il possible de changer un disjoncteur unipolaire par un disjoncteur bipolaire sans risque ?
le disjoncteur unipolaire actuel , gère mes éclairages exterieurs :
– va et vient lumière coté droit maison
– interrupteur lumière derrière la maison
– interrupteur coté droit maison
– interrupteur lumière devant la maison
– interrupteur + variateur pour spot LED GU10 sous la terrasse.
mon problème : j’ai des lueurs résiduels dans certains spot LED quand c’est éteint.
Bonsoir
S’il est unipolaire, cela veut dire que vos neutres sont regroupé sur une barette de neutre.
Le risque est que vous n’arriviez pas à appairer correctement phase et neutre.
A noter qu’on ne met pas des bipolaire en locaux d’habitation pour de l’éclairage, mais de l’unipolaire+neutre.
Bonjour
Afin de proteger un inverseur de source type hager de 63A sur tableau, il est conseillé d’installer un disjoncteur de 63A, mais il n’est pas précisé si unipolaire ou bipolaire . Quel est votre avis.
CDT
Bonjour
Je me permets de profiter de vos connaissances.
Pour un contacteur de puissance d’alimentation d’un circuit de chauffage au sol, quel est le mieux(ou obligatoire):
un contacteur unipolaire ou bipolaire ?.
quelle est la différence sur la coupure
Bonsoir
Un bipolaire est préférable, il coupe phase et neutre.
Un unipolaire ne couperait que le phase.
Très bien!
Puisque vous me semblez très compétent je me permets de vous solliciter d’un renseignement.
Il arrive que l’on place un disjoncteur unipolaire pour protéger des appareils, comme les réfrigérateurs et congélateurs, pour se mettre à l’abri des dégâts que peut provoquer le blocage du moteur d’un tel appareil (dégradation des locaux voire incendie). On pourrait alors profiter de la pose d’un tel disjoncteur pour ajouter une alarme afin que le propriétaire puisse sauver à temps le contenu de l’appareil bloqué. Existent-il des disjoncteurs unipolaires munis d’une sortie pour actionner un dispositif d’alerte (sonnerie, sirène, transmetteur)? Ou existent-il des « contact auxiliaires » que l’on peut accoler aux susdits disjoncteurs pour actionner un dispositif d’alerte?
Dans l’attente de votre réponse recevez avec mes remerciements anticipés mes salitations distinguées.
Bonjour
La bonne solution est de mettre un contact auxiliaire associé au disjoncteur différentiel dédié au congélateur et qui pilotera le dispositif d’alerte, lumineux, sonore…
Voir exemple sur ce lien :
http://www.casimages.com/img.php?i=09100808342838324596454.jpg
Très clair et utile pour les béotiens bravo
Bonjour,
Blog très intéressant et professionnel. Merci.
Ma question est la suivante:
Ma maison est alimentée avec un ancien réseau 220v. (tri 220v)
Je pense qu’il est absolument impératif d’utiliser des disjoncteurs bipolaires.
En effet le « neutre » qui finalement n’est qu’une phase n’est pas du tout protégé avec des disjoncteurs classiques phase/neutre.
Merci de me donner votre avis sur la question.
Les normes autoriseraient’elles l’usage des disjoncteurs phase/neutre sachant que ces anciens réseaux sont voués à disparaître.
Bien cordialement
Denis
Bonjour,
tout d’abord je vous félicite pour ce blog ,
sujet intéressent
merci et cordialement
billel bousbia
Bonjour,
D’abord félicitations et mille fois merci pour votre blog, génial !
Je souhaite utiliser un inter.sectionneur bipolaire pour sécuriser mais aussi pouvoir couper à loisir un tableau divisionnaire secondaire alimentant une 2nde partie de mon logement.
Ma question est sur le calibrage de l’interrupteur ? Je me perds un peu dans vos courbes et niveaux de coupure…
Mon tableau comptera trois rangées, une quinzaine de disjoncteurs et 3 ID : un de 63A et 2 de 40 A. J’ai choisi par défaut ce modèle Legrand 400V 63A :
http://www.outiz.fr/legrand-interrupteur-sectionneur-bipolaire-400v-63a-2-modules-406441/p/3986444/
Est-ce OK pour mon install ? Merci d’avance !
Bonjour,
C’est bien ce composant qu’il vous faut
Cordialement
Guillaume
Bonjour Guillaume,
je refais un tableau electrique dans mon appartement ( le disjoncteur 500mA edf est sur le palier.. ) et je dois donc équiper mon tableau d’une coupure d’urgence. J’ai acheté une interrupteur sectionneur legrand 63A bipolaire Réf. fabricant : 406441. Une question me taraude.. : peut on brancher le neutre et la phase sur ce sectionneur, et partir ensuite vers les divisionnaires du tableau, ou est ce uniquement conçu pour recevoir la phase seule, le neutre issu du palier allant directement vers les disjoncteurs sans passer par la coupure qu’est le sectionneur?
Merci beaucoup!
cordialement
Vincent
Bonsoir
Il faut obligatoirement une coupure bipolaire.
Le neutre et la phase doivent donc passer par l’interrupteur sectionneur
Voir exemple sur ce lien :
http://www.casimages.com/img.php?i=161014075924383214555695.jpg
Bonjour,
ERDF procède actuellement à l’installation des compteurs linky permettant le CPL.
J’ai cru comprendre que contrairement à ce qui se passait avec du 50 hertz classique,
le CPL continue à se propager dans le réseau électrique du domicile même lorsqu’on coupe le disjoncteur (unipolaire).
Est-ce qu’un disjoncteur bipolaire permettrait de couper également le CPL ? et d’éviter ainsi tout rayonnement dans la pièce concernée lorsque ce disjoncteur serait coupé.
Merci.
Bonjour
Le disjoncteur d’ENEDIS (ERDF) est bipolaire
Tous les disjoncteurs d’une installation domestiques coupent phase et neutre, soit parce qu’ils sont bipolaires, soit parce qu’ils sont unipolaire+neutre.
Phase et neutre étant coupé, je ne vois pas comment quelque chose pourrait se propager.
Bonjour
Il est important d’essayer d’appairer phase et neutre d’un même circuit.
Si néanmoins le neutre n’est pas repérable, ne raccordez que la phase sur le disjoncteur unipolaire + neutre
et laissez le neutre sur le bornier de neutre lui même alimenté à partir d’un des interrupteurs différentiel 30mA.
Corollaire : tous les circuits non appairés doivent être sous ce même interrupteur différentiel.
Bonjour Guillaume,
J’ai lu votre blog, mais j’ai du mal à comprend. J’aimerais remplacer mon tableau à fusibles pour des disjoncteurs magnéto thermique. Actuellement seul la phase est coupée et les neutre sont regroupés sur barrette. Quel tableau doit je acheter (précablé en bipolaire) mais alors quel neutre doit prendre sur la barrette.Ou alors reprendre des unipolaire ?
merci pour vos conseils éclairés
Bonjour,
Votre problème est expliqué entièrement dans cet article sur un remplacement de tableau électrique triphasé (avec barrette de neutre commun)
Cordialement
Guillaume
Bonjour Guillaume,
j’ai un disjoncteur unipolaire + neutre qui saute quand je le branche et qui ne saute plus quand je débranche un des deux fils du dessous…. j’ai échangé sur mon tableau le disjoncteur qui saute avec son voisin (même ampérage) pour m’assurer que cela ne venait pas des appareils. Comme il sautait toujours, j’ai racheté un nouveau disjoncteur et l’ai rebranché à plusieurs endroits du peigne…. rien à faire. Finalement, en enlevant le fil rouge et en laissant le bleu (par hasard) je m’aperçois que tout fonctionne bien…. mais est-ce bien prudent ?
Merci pour vos conseils éclairés
Marie
Bonsoir,
Je viens d’acheter un salon de coiffure dont le tableau electrique contient uniquement des disjoncteurs bipolaires mais il n’y a pas de différentiel. Je dois le mettre a la norme actuelle ( je ne sais pas laquelle et j’aurai peur de me faire prendre pour un pigeon) je dois installer des différentiels ça ok mais dois-je remettre des bipolaire ou des unipolaires suffiront?
En vous remerciant.
Cordialement.
Bonjour,
Si vous n’avez pas de différentiel, c’est en effet un problème.
Vous êtes dans le cas de locaux professionnels, il y a donc des normes supplémentaires à respecter (installation de BAES etc..)
Pour la notion de bipolaire unipolaire, j’insiste sur le fait que la coupure se fasse sur les deux fils neutre et phase. (la protection en unipolaire ne se fait que sur la phase mais le neutre est coupé en même temps d’où la notion +neutre)
Vous devez donc disposez de protection (disjoncteur) unipolaire+neutre
Cordialement
Guillaume
Bonjour,
Merci pour tous vos conseils précieux. Je voulais changer mon horloge hebdomadaire pour éclairage parking( X4) qui date des années 70, je suis parti chez LM et un conseiller m’avait posé la question: est ce un unipolaire ou bipolaire?
1- Comment dois-je savoir s’il s’agit d’un Uni ou Bipo?
2- faudrait-il changer le disjoncteur aussi( année 70)
Merci par avance
Bonjour,
Pour identifier un disjoncteur bipolaire d’un unipolaire, il faut regarder sur le disjoncteur lui même: si il possède les deux symboles de protection sur chaque départ (neutre et phase) c’est une protection bipolaire. Dans le cas contraire (une seule protection sur la phase) c’est un disjoncteur unipolaire.
Concernant le remplacement, tout dépend de l’état du tableau existant: il faut surtout vérifier la présence d’un interrupteur différentiel
Cordialement
Bonjour,
Le disjoncteur unipolaire courbe C 20 Ampères qui protège ma pompe à chaleur air/eau saute assez souvent. Mon chauffagiste me conseille de le remplacer par un disjoncteur bipolaire courbe D 20 Ampères. Pourquoi ne m’a-t-il pas conseillé un disjoncteur unipolaire courbe D 20 Ampères ?
Merci de me répondre
Bonjour,
Il faut savoir avant toute chose pourquoi ce disjoncteur saute: le courbe D permet seulement d’accepter un pic de courant au démarrage un peu plus important qui ne serait pas accepté par un courbe C.
Si c’est le cas un disjoncteur courbe C unipolaire suffira.
Si c’est en plein fonctionnement, alors c’est qu’il y a un autre problème: la protection est sous dimensionnée (et surement le fil d’alimentation) ou la pompe à chaleur à un problème
Cordialement
Guillaume
est ce qu’un unipolaire détecte un défaut au niveau du neutre, si ce n’est pas le cas, est ce que celà ne pose pas problème à l’installation?
merci
Le courant il va se couper mais la machine lié elle va subit a un trouble d’intensité ce qu’il va la détruire
Bonjour,
Je cherche un disjoncteur bipolaire pour protéger mon cable 16² qui va alimenter mon tableau divisionnaire. Je vois qu’il existe différents type (courbe B, C ou D) et pouvoir de coupe différent 10kA, 16kA, 25kA…
Comment choisir ?
Bonjour,
Il vous faut choisir un modèle courbe C avec un pouvoir de coupure de 4,5 ou 6KA.
Vous pouvez trouver un modèle de ce type en cliquant ici par exemple
pour un modèle 63A courbe C 6KA
Bonjour,
et merci pour ce beau post très bien fait.
Je vois qu’il existe différents types de disjoncteur (type a/s/..?) et si j’ai bien tout compris (…) le type S laisse un delais de 40 millisecondes avant de sauter alors que le type A est instantané? est-ce bien ça ?
Merci de ta réponse 😉
Bonjour,
S signifie Sélectif: Cette caractéristique qui s’applique au disjoncteur de branchement de l’installation permet en effet un retard au déclenchement afin de favoriser le déclenchement des interrupteurs différentiels du tableau électrique.
Cordialement
Guillaume
Bonjour et merci pour cet article for intéressant.
Peut-on donc considérer que pour une habitation de particulier il est inutile d’utiliser des disjoncteurs bioplaires pour la protection des différents circuits ?
Cordialement,
Laurent
Bonjour,
La protection pour les circuits dans une habitation est unipolaire (la surveillance ne se fait que sur la phase) mais la coupure se fait sur les deux pôles en cas de défaut (phase et neutre)
Cordialement
Guillaume
Bonjour,
Tout d’abord je tiens à vous féliciter pour votre travail et ce blog. Je m’étonne du fait que vous utilisiez un bipolaire pour la protection d’un tableau divisionnaire car je ne comprend pas comment ce type d’appareil est plus « sécurisant » qu’un unipolaire sauf dans le cas d’un défaut du matériel, qui, si il ne détecte pas le défaut sur la phase, peut être le detectera t’il sur le neutre. merci de votre retour
Bonjour,
La réponse est contenue dans votre question! (à la fin)
Bien cordialement
Guillaume
