Aujourd’hui nous allons voir comment brancher une prise électrique facilement. Matériel à prévoir, sens de branchement, étapes à suivre : vous aurez toutes les informations nécessaires pour réussir votre branchement.

Précision : cet article fait uniquement références aux prises dites « classiques » ou prises de confort. On ne traitera pas ici des circuits spécialisés (à retrouver dans un autre article).

Brancher une prise électrique : avant de commencer

Le matériel nécessaire

Pour plus de sécurité, nous vous recommandons de travailler avec des outils isolés. Voici la liste du matériel et des outils dont vous aurez besoin pour réaliser votre branchement de prise électrique :

1. Une boîte d’encastrement

C’est le socle pour l’installation d’une prise de courant. Les boîtes d’encastrement sont compatibles avec tous les modèles de prises. Vous pouvez donc par exemple installer une prise de marque Legrand, avec une boîte d’encastrement Eur’Ohm.

2. Les fils électriques

  • Couleur des fils pour prise électrique : pour brancher votre prise, vous aurez besoin de 3 fils électriques de couleurs différentes :
  • Un fil de phase (L) : généralement de couleur rouge
  • Un fil de neutre (N) : obligatoirement de couleur bleu
  • Un fil de terre: obligatoirement de couleur vert-jaune
  • Section des fils électriques pour câbler une prise :
    • Pour un circuit comprenant 8 prises maximum, le circuit doit être câblé en 1,5mm2. C’est d’ailleurs le câblage que nous vous recommandons pour différentes raisons. Pour en savoir plus, nous avons rédigé un article dédié : Câbler ses prises de courant en 1,5 ou 2,5mm2 ?
    • Pour un circuit comprenant 12 prises maximum, le circuit doit être câblé en 2,5mm2
  • Type de fil : pour câbler une prise électrique, on utilise du fil H07VU. Vous pouvez aussi utiliser du câble 3g 1,5mm2 ou 3g 2,5mm2

 3. Autre matériel à prévoir

Pour réaliser votre branchement, vous aurez également besoin :

  • D’un socle de prise 2P +T
  • D’une pince coupante
  • D’une pince à dénuder
  • De tournevis d’électricien
  • D’un disjoncteur 10A, 16A ou 20A
  • De gaine ICTA (16mm ou 20mm)

Sens de branchement : de quel côté sont la phase et le neutre sur une prise ?

Voici un sujet qui fait couler beaucoup d’encre le blog : la position à droite ou à gauche de la phase sur une prise électrique.

Que dit la norme NF C 15-100 ? : Niveau norme, il n’y a rien qui indique que la phase doit être branchée à droite ou à gauche sur une prise de courant.

La norme NF C 15-100 est précise au niveau de la couleur de certains fils électriques (le neutre et la terre plus exactement). C’est aussi le cas pour la section des fils électriques à utiliser. Mais aucune recommandation au niveau du positionnement pour la prise électrique.

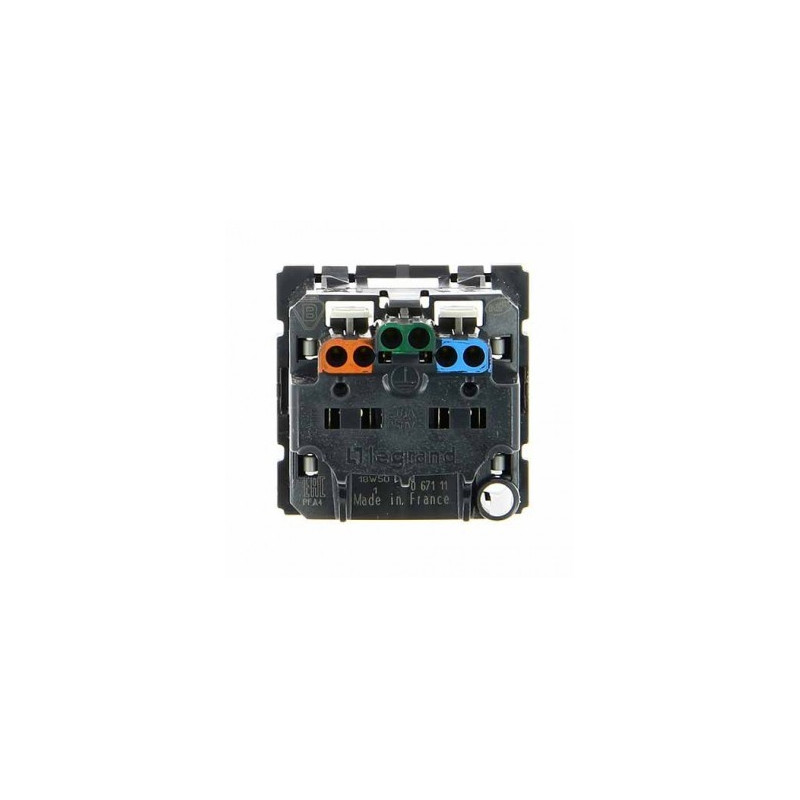

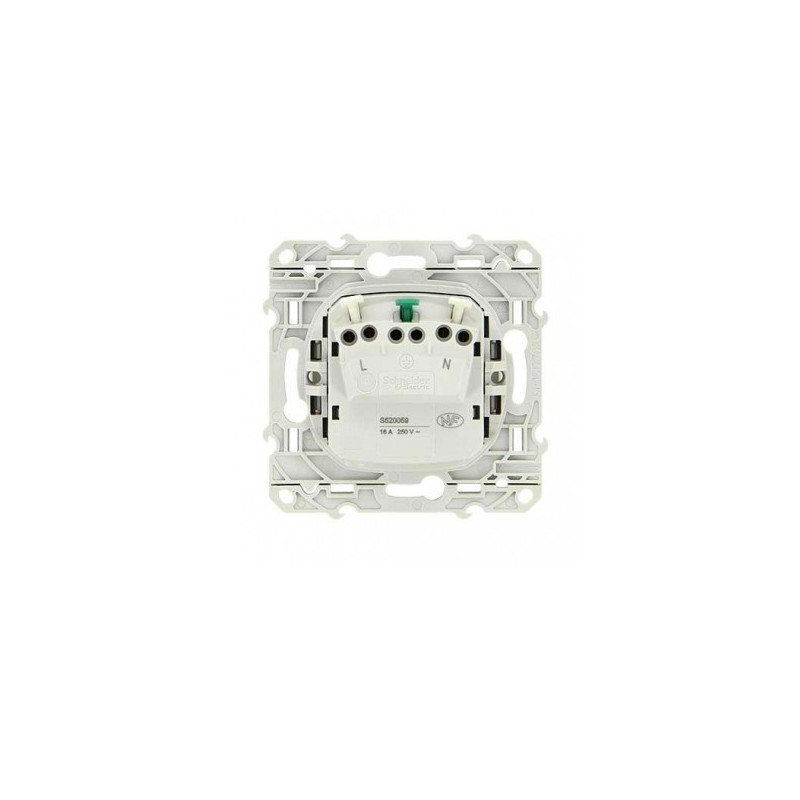

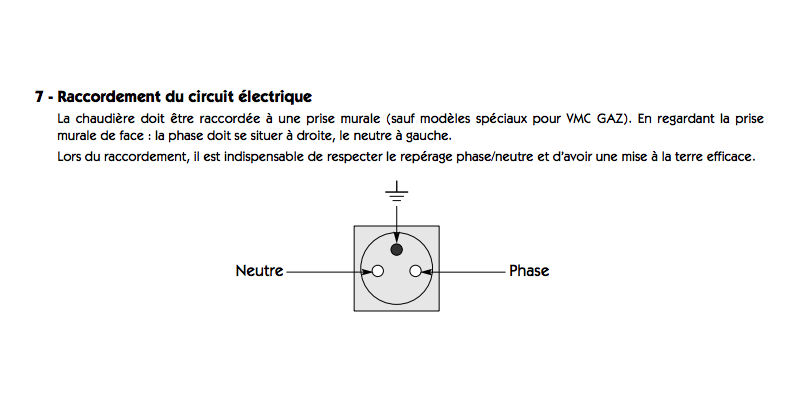

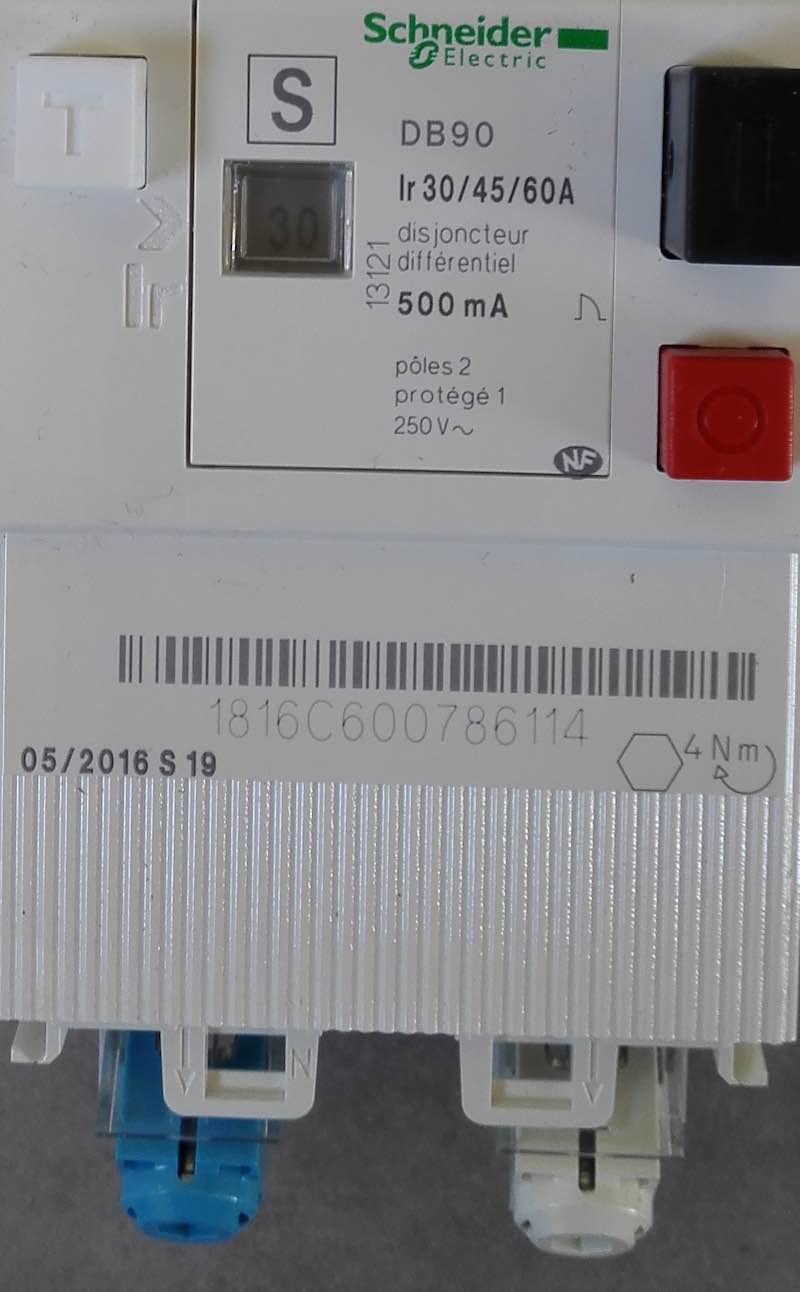

D’un point de vue branchement électrique maintenant, qu’en est-il ? Si l’on branche un appareil avec une phase à droite ou à gauche, tant que le neutre est présent, la tension électrique est bien existante et le courant peut alors circuler dans l’appareil branché sur la prise de courant.

À retenir

Il n’y a aucune obligation de mettre la phase à droite (et donc le neutre à gauche). Donc si vous branchez la phase à gauche, ce ne sera pas une non-conformité.

Cependant, l’usage veut que la phase soit à droite. C’est plus logique puisque c’est de cette façon que sont câblés les éléments au niveau du tableau électrique. Sur les appareillages, les constructeurs indiquent aussi la phase à droite avec un code couleur ou bien la lettre « L »

Sens de branchement prise électrique

Pour câbler vos prises, vous pouvez donc suivre cette convention : neutre à gauche, phase à droite en regardant la prise de face (sans oublier la terre au milieu).

Point de vigilance

Si le sens de branchement importe peu, il faudra par contre être cohérent et garder le même sens phase/neutre dans toute votre installation.

Schéma de branchement d’une prise électrique

Schéma de branchement prise électrique

Ce schéma est issu de notre guide pratique des 61 schémas électriques les plus courants à suivre pour réussir vos travaux électriques.

Les étapes pour brancher une prise électrique

Avant toute chose, assurez-vous d’avoir bien coupé le courant au niveau du disjoncteur principal pour travailler hors tension en tout sécurité.

Avant de commencer le branchement électrique, commencez par percer un trou de 68mm à la scie cloche à l’endroit où se situera votre prise. Tirez ensuite votre gaine contenant les 3 fils depuis l’alimentation du tableau électrique. Percez le pot d’encastrement et insérez-y la gaine. Fixez ensuite votre boîte d’encastrement dans le mur.

Voyons maintenant comment brancher la prise électrique.

Étape 1 : dénuder les fils électriques sur environ 12mm à l’aide d’une pince à dénuder

Étape 2 : Connecter les 3 fils sur la prise

  • Le fil de phase sur la borne rouge ou « L »
  • Le fil de neutre sur la borne bleu ou « N »
  • Le fil de terre sur la borne du milieu (ou de couleur verte)

Si les bornes sont à connexion automatique, il vous suffira de clipser les fils à l’intérieur. Si les bornes sont à connexion à vis, il faudra alors visser pour faire tenir les fils. L’important est qu’il n’y ait pas de cuivre qui dépasse une fois les fils insérés dans la borne. Vous pouvez vérifier les connexions en tirant légèrement sur les fils afin de vous assurer qu’ils sont bien maintenus.

Étape 3 : Installez votre prise sur la boîte d’encastrement puis vissez-la. Pensez à bien mettre votre prise de niveau pour un rendu esthétique.

Étape 4 : clipsez la boîte de finition de votre prise et c’est terminé !

Brancher plusieurs prises : rappel et norme NF C 15-100

Comment calculer le nombre de prise branchées sur un circuit ?

Pour calculer le nombre de prises qui sont branchées sur un circuit, on applique la règle du « 1 pour 1 », c’est-à-dire 1 socle = 1 prise.

calculer nombre de prises électriques

Quel disjoncteur pour mon circuit de prises ?

  • Un circuit de 8 prises maximum, sera câblé en 1,5mm2 et protégé par un disjoncteur 16A maximum
  • Un circuit de 12 prises maximum, sera câblé en 1,5mm2 et protégé par un disjoncteur 20A maximum
