Branchement d’un interrupteur avec voyant ou témoin lumineux
Vous avez peut être remarqué que certains interrupteurs étaient équipés d’un témoin lumineux ou veilleuse.
J’ai donc décidé d’écrire un article dédié à ce branchement électrique en abordant les points suivants:
- A quoi sert un interrupteur lumineux?
- Comment effectuer le branchement d’un interrupteur à voyant?
- Exemple pratique: branchement d’un interrupteur à voyant lumineux legrand.
Interrupteur à voyant, quelle utilité?
L’interrupteur lumineux peut servir dans deux cas différents:
- Signaler la présence d’un interrupteur dans un endroit sombre: C’est le cas dans les cages d’escaliers ou une lampe témoin installée sur l’interrupteur permet de le localiser. Cet interrupteur déclenche le plus souvent un télérupteur ou une minuterie électrique. On parle d’interrupteur à voyant lumineux persistant.
- Avertir que le point lumineux contrôlé par l’interrupteur est allumé: Un point lumineux extérieur peut être contrôlé par un interrupteur situé à l’intérieur du logement. Cet éclairage peut resté allumé sans que personne ne le sache depuis l’intérieur. En mettant une lampe témoin qui s’allume en même temps que le point lumineux extérieur, on peut détecté (depuis l’intérieur) que l’éclairage extérieur est resté allumé. On parle d’interrupteur à témoin lumineux.
Attention, il faut bien faire la nuance entre ces deux types d’interrupteur à voyant, car les schémas électriques résultants sont différents.
Le branchement électrique d’un interrupteur à voyant lumineux:
Comme je l’ai dit ci dessus, le voyant lumineux qui sert de veilleuse, est alimenté en permanence pour signaler la présence de l’interrupteur.
Voici un type de schéma électrique pour un interrupteur à voyant qui vous permet de comprendre comment est effectué le branchement:
Attention, ce schéma électrique ne doit être vu que comme un schéma de principe pour vous faire comprendre le fonctionnement global d’un interrupteur électrique à voyant.
Le câblage n’est pas différent d’une minuterie ou d’un télérupteur classique.
Au niveau du branchement de l’interrupteur, le voyant lumineux qui va servir de veilleuse est installé en parallèle des connexions électriques de l’interrupteur.
Le nombre de fils arrivant à l’interrupteur est donc le même: la phase et le retour lampe.
Le branchement électrique d’un interrupteur à témoin lumineux:
Abordons maintenant le schéma de branchement électrique d’un interrupteur avec témoin
Ce témoin n’est allumé que lorsque le point lumineux contrôlé par l’interrupteur est allumé.
Le témoin lumineux peut donc être considéré comme un point lumineux contrôlé par l’interrupteur (j’espère ne pas vous avoir perdu sur ce coup là).
Si je le reformule autrement, le témoin lumineux de l’interrupteur est mis en parallèle sur le point lumineux contrôlé par l’interrupteur.
Partant de ce fait, il faut que le fil de neutre arrive à la commande (au niveau de l’interrupteur)
Existe t-il une alternative à ce type de branchement?
Détecteur de mouvement
Afin de ne pas dépendre d’un montage avec interrupteur, et pour être certain que le point lumineux extérieur s’éteigne automatiquement, vous pouvez vous orienter vers un montage électrique avec détecteur de mouvement. Je pense que ce type de câblage reste la meilleur solution pour le contrôle des points d’éclairages extérieurs.
Interrupteur à témoin lumineux sans neutre
La plus difficile lorsqu’il s’agit de modifier un montage simple allumage pour en faire un montage avec témoin lumineux, c’est d’apporter le neutre au niveau de l’interrupteur.
Heureusement, les fabricants de matériel électrique ont pensé à cela et on mis au point des systèmes d’interrupteur à voyant sans neutre (comme la référence 0670 07 de Legrand).
Avec uniquement les fils existants, phase et retour lampe, il est donc possible de réaliser un montage avec témoin lumineux, sans apporter le neutre à la commande
Interrupteur à voyant lumineux Legrand: exemple de câblage électrique:

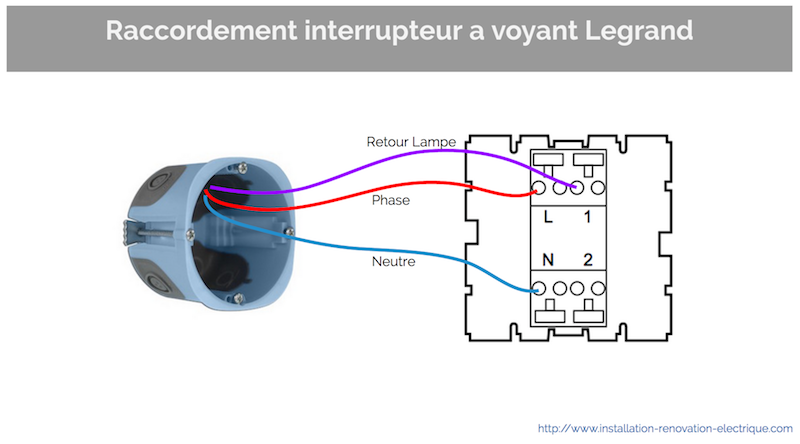

Prenons maintenant comme exemple le câblage d’un interrupteur avec témoin lumineux de type Celiane Legrand.
Le cablage est valide pour un montage électrique simple allumage.
Pour un montage électrique différent (va et vient…) il faut analyser le catalogue fournisseur et choisir la référence qui correspond à votre schéma électrique.
Les références de matériel électrique:
Pour câbler un interrupteur avec témoin lumineux Legrand, il vous faut les références suivantes (référence pour l’interrupteur uniquement, sans prendre en compte le matériel électrique environnant: boite d’encastrement etc…):
- Un interrupteur va et vient 0670 01.
- Un support mural 0802 51.
- Un témoin lumineux 0676 88 à retrouver ici.
- Un enjoliveur et une plaque de finition à choisir.
Je l’ai spécifié au dessus, mais ces références de composant sont valables pour un montage simple allumage avec témoin lumineux uniquement:

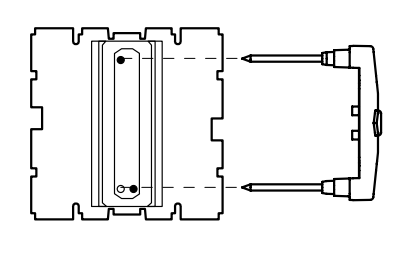

Le témoin lumineux est à connecter en la façade sur l’interrupteur Legrand, comme sur le schéma de principe ci dessous
Bonjour, le témoin lumineux d’un de mes interrupteurs c’est mis à s’éclairer de facon anarchique (il clignote, puis s’éteint 2/3 secondes ainsi de suite). Dois-je m’inquiéter ?
Merci de votre aide
Bonjour,
Je souhaite faire deux systèmes différents avec la gamme Ovalis de SE.
Je souhaite installer un voyant lumineux dans le placard d’une salle de bain. Si j’ai compris le schéma, je dois connecter le voyant sur la borne L de la phase permanente et la borne 1 du fil navette.
Je souhaite enfin faire toujours pour ma salle de bain faire un voyant témoin (interrupteur à l’extérieur de la pièce). Je comprends qu’il faut que je connecte le voyant sur la borne 1 du fil navette et sur la borne N pour le neutre.
Il n’y a que deux fils (phase permanente et fil navette). Je prévois donc d’acheminer le neutre depuis la pieuvre électrique du plafond de la salle de bain. Si j’ai de l’ICTA 16, ce sera difficile car il y a aussi le second fil navette pour une autre pièce dans la même gaine.
Pour information, il n’y a pas les schémas de voyant lumineux en va-et-vient. Pour cela, il faut connecter le voyant sur les bornes 1 et 2 des fils navettes.
Voilà pour les conseils.
Bonjour,
Afin d’alimenter un éclairage extérieur (à partir de l’intérieur) puis je utiliser un poussoir lumineux (fonction témoin)? Un électricien m’avait dit qu’il fallait un interrupteur lumineux et non un poussoir. Cette question est dans l’optique de l’acceptation par le consuel.
Seconde question que je place ici car c’est le sujet le plus adapté que j’ai trouvé :
J’ai une porte à l’avant et une porte a l’arrière de la maison, un électricien m’a dit qu’il fallait un eclairage devant et un derrière, alors qu’un autre m’avait dit que celui qui est déjà posé devant suffisait. Quand est il réellement? La encore cette question c’est pour la venue du consuel.
Bonsoir
1/ Poussoir ou interrupteur ?
Tout dépend du type de cablage.
Si c’est un montage avec un télérupteur (en général pour plus de 2 points de commande) il faut un poussoir
Si c’est pour un inter simple ou un va et vient, il faut un va et vient.
On peut y adjoindre un voyant :
– soit lumineux pour le repérer dans le noir
– soit témoin pour indiquer que lampe est allumé
Le cas du témoin est un peu plus complexe car il faut raccorder la lampe entre retour lampe et neutre. Tous les points de commande ne le permettent pas et souvent ces 2 fils ne sont pas tous deux présents
2/ La NF C15-100 indique qu’il faut un point d’éclairage extérieur par entrée principale ou de service communiquant directement avec le logement.
Une entrée, c’est une porte qu’on peut ouvrir depuis l’extérieur. Ainsi une porte fenêtre avec seulement une poignée intérieure n’est considérée comme une entrée.
Donc dans votre cas, si c’est à l’arrière c’est bien entrée, il faut un éclairage devant et un éclairage derrière.
Au delà de l’aspect normatif, c’est de toute façon pratique.
Salut Carminas,
J’ai une question subsidiaire pour faire suite à tes explications sur les eclairages exterieurs :
dans la partie basse de ma maison, j’ai une cave et un atelier / buanderie, ces deux pieces sont indépendantes entre elles et du reste de la maison, c’est a dire que j’ai une porte qui relie cave et exterieur, mais la cave n’est pas reliée au reste de la maison, pareil pour la buanderie. Dois je mettre un eclairage exterieur pour chacune de ces portes?
Bonjour
Comme déjà dit, la NF C15-100 indique qu’il faut un point d’éclairage extérieur par entrée principale ou de service communiquant directement avec le logement.
Dans votre cas cela ne communique pas directement avec le logement, donc au sens de la norme, on peut dire que ce n’est pas obligatoire.
Mais cela me semble pratique d’avoir un éclairage extérieur allumable de l’extérieur, voir mieux automatique.
Ce sera pratique lorsqu’il faudra se rendre dans ces pièces de nuit.
J’y avais pensé a l’eclairage auto a cet endroit, mais plus tard, c’est du peaufinage. En premier lieu je fais juste ce qu’il faut pour le consuel avant qu’on me retire le compteur de chantier.
Je vous l’ai deja dit mais…. merci 😉
Rebonjour,
Voici la (seule) notice correcte de montage d’un interrupteur simple Legrand Mosaic easy-led avec voyant 067685 230V que j’ai pu trouvée sur Internet ( https://docdif.fr.grpleg.com/general/MEDIAGRP/NP-FT-GT/LE11883AA-099491.pdf )
Cette notice corrige la coquille de câblage de l’interrupteur dans presque tous les schémas et autres notices de câblage Legrand, avec inversion des fils de Phase et de retour lampe (plots 1 ou 2 pour la Phase, et plot L pour le retour lampe), ce qui permet de bénéficier des deux fonctions témoin ou lumineux selon le montage du voyant (à droite ou à gauche).
Vous m’avez sauvé !
Merci beaucoup
Bonjour,
Concernant les interrupteurs Legrand Mosaic easy-led, je confirme le diagnostic de Jean-René du 25 mai 2021 car j’ai eu le même problème que j’ai pu corrigé depuis. Presque tous les schémas et notices Legrand sur Internet sont erronés pour un interrupteur simple de cette marque. Il faut mettre la Phase sur les plots 1 ou 2 et le retour de lampe sur le plot L (et non l’inverse). Pour un voyant témoin, il faut connecter en plus un vrai neutre sur le plot N. Le fonctionnement avec voyant 067685 230V est alors le suivant :
Montage correct (Phase sur 1 ou 2, et lampe sur L) : fonction témoin ou lumineux selon que le voyant est à droite ou à gauche.
Montage incorrect (Phase sur L et lampe sur 1 ou 2) : fonction lumineux ou permanent selon que le voyant est à droite ou à gauche.
Il est très étonnant que Legrand n’ait pas corrigé cette coquille de montage (j’ai trouvé une seule notice Legrand qui corrige la coquille) et n’ai pas signalé non plus que le même voyant 067685 230V permet d’avoir les deux fonctions témoin et lumineux.
Bonjour,
Merci pour vos différents articles très complets !
Une question complètement naïve… est-il possible d’installer sur un même circuit d’un côté un va-et-viens lumineux et de l’autre un va-et-viens témoin ?
j’aimerai cela pour mon éclairage extérieur ou un interrupteur sera dehors (donc a voir la nuit) et les deuxième à l’intérieur (donc à voir quand les lumières sont allumées…)
merci d’avance
Bonsoir
Oui pas de problème
Par contre il vous faudra neutre et retour lampe du côté du va et vient témoin
Bonjour
Il faut mettre :
– phase sur L
– retour lampe sur 2
– neutres sur N
Bonjour,
J’ai un problème sur un inter témoin celiane Legrand.
Fonction attendue : Interrupteur (situé dans la maison) qui sert à allumée une lumière extérieure -> savoir si la lumière est allumée ou non depuis la maison
J’ai démonté l’intégralité de l’inter :
1 support de fixation
Enjoliveur + bouton
Inter Celiane 067001
Voyant ref 067688
Schéma électrique :
1 retour lampe
1 phase
2 fils de neutre
Mon problème : L’interrupteur fonctionne en mode Voyant lumineux (Allumé qd lumière éteinte et éteint quand lumière allumée)
J’ai bien branché le retour lampe sur le 1 et la phase sur L + les fils de Neutre sur le neutre.
J’ai inversé 1 et L
J’ai branché aucun fils de neutre
J’ai branché que un fil de neutre
Mais rien n’y fait :
Soit la lampe ne s’allume plus ce qui est logique car mauvais branchement
Soit le voyant ne s’allume – idem mauvais branchement
Soit fonction inversée comme indiqué plus haut
Merci de votre aide.
Olivier
bonsoir,
je viens de galérer 2h pour le même problème avec un inter mosaic. Ca doit marcher pour Celiane….
pour brancher le voyant 2 positions possible: soit L/N (allumage permanent du voyant), soit 1/2 en le retournant de 180° et là voyant allumé = lampe éteinte.
Pour modifier le fonctionnement en mode témoin (voyant et lampe allumés) il faut:
mettre le voyant en L/N, connecter le neutre normalement, brancher la phase en 1 (ou 2) et la lampe en L.
Nota: la solution marche avec une commande unique, pas pour un va et vient (2 inter’s de cde)
cdlt
Bonjour
Tout dépend de la référence de voyant que vous avez :
– 0 676 85 : voyant témoin pour va et vient existant, mais seulement possible pour le va et vient placé côté retour lampe
– 0 676 88 : voyant témoin qui permet de mettre le voyant des 2 côtés, mais nécessite un montage avec phase distribuée :
https://www.casimages.com/i/200223112126383216657619.jpg.html
– 0 676 67 : voyant lumineux pour repérer la commande dans le noir. Fonctionne quel que soit le montage
Bonjour
De ce que j’ai compris, vous auriez fait ce câblage :
https://www.casimages.com/i/200502075916383216773315.jpg.html
Si c’est bien cela :
– le 1er inter est un arrêt forcé : s’il n’est pas allumé rien ne fonctionne
– le 2ème inter est une marche forcée : il permet de forcer l’éclairage même sans passage devant le détecteur.
A noter que :
– à la mise sous tension d’un détecteur, cela lance un cycle d’allumage, donc il est normal que la lampe s’allume sans détection le temps de la temporisation du détecteur.
– le voyant 2 est relié à la lampe. Il s’allumera toujours en même temps qu’elle.
Le comportement qu’on devrait avoir avec votre montage, et cela ressemble à peu près à ce que vous décrivez :
– inter 1 ouvert et inter 2 ouvert : rien ne se passe – les voyants 1 et 2 sont éteints
– inter 1 ouvert et inter 2 fermé : rien ne se passe – les voyants 1 et 2 sont éteints
– inter 1 fermé et inter 2 ouvert : la lampe s’allume le temps d’un cycle d’allumage, puis la détection fonctionne – le voyant 1 est allumé, le voyant 2 est allumé lorsque la lampe est allumée
– inter 1 fermé et inter 2 fermé : la lampe s’allume en permanence – les voyants 1 et 2 sont allumés
J’ai un petit doute sur le 2ème cas (je ne sais pas comment se comporte le détecteur sans phase d’alimentée en 4).
Cela pourrait être :
– inter 1 ouvert et inter 2 fermé : la lampe s’allume en permanence – le voyant 1 est éteint (mais pas sûr) et le voyant 2 est allumé
Et vu le comportement que vous décrivez, je pencherais plutôt pour cette solution
Dans ce cas l’inter 1 est un arrêt forcé du détecteur, mais pas de l’éclairage.
Bonjour,
Avec 2 interrupteurs Neptune 913 22 je souhaite commander un halogène extérieur (elro es128w) avec détecteur. Le 1er inter en marche forcé, et l’autre en détection seulement. Le 1er reçoit la phase et puis « ponté vers la borne phase du 2eme. Sur le 1er depuis la borne 1 j’envoie un fil rouge vers le détecteur (en pos 4) qui reçoit également le neutre ainsi que la terre (pos 3 et 2). Sur le 2eme inter je récupère le retour de lampe en file orange(pos 1 sur le détecteur). Et enfin pour les lampes témoin des inter je mets depuis le 1er inter un fil avec le rouge qui part vers le détecteur et l’autre vers le retour du neutre. Et puis sur l’autre inter la lampe témoin est branchée sur le ce même neutre et sur la borne 1 avec le retour lampe fil orange.
Mais voilà lorsque que j’allume ou l’autre inter ou les 2, la détection ne fonctionne pas et l’halogène éclair en permanence. De plus lorsque j’actionne le 2eme inter seuleement les 2 voyants témoin s’allume.
Merci pour votre retour.
Ne pas tenir compte pour l’instant de ce commentaire qui n’est pas arrivé dans le bon ordre
Bonjour . J’ai 2 inter niloe lumineux en témoin sur 2 circuits d’éclairage extérieur distincts. Le fonctionnement est normal au détail près que j’ai un éclairage résiduel des témoins quand mes lampes sont éteintes. J’ai lu par ailleurs pour un problème approchant (éclairage résiduel de lampes LED) qu’une solution est de placer un condensateur en // des lampes. Un avis la dessus ? Est-ce transposable à mon cas? Merci de vos lumières (hihi)
Bonjour,
J’ai 3 interrupteurs de marque Mosaïque branchés ensemble.
Je voudrais en remplacer un par un interrupteur temoin.
Je suis perdu dans les fils.
Pouvez-vous me conseiller.
Merci
Bonjour
Qu’appelez vous « branchez ensemble ». Il faudrait le schéma de ce branchement
Si vous voulez un témoin, c’est à dire que le voyant soit allumé en même temps que la lampe, il vous faut un neutre et brancher le témoin entre retour lampe et neutre.
Attention avec Mosaic, ce sont des témoins précâblés
bonjour,
J’installe un bouton sonnette filaire 12V avec voyant lumineux Legrand Plexo 69864 et je voudrai qu’il s’allume lorsqu’on active le bouton poussoir.
La phase arrivant sur le connecteur L pourriez-vous me dire où je dois connecté le retour.
Nb. je l’ai déjà connecté sur 2 mais le voyant reste allumé et la sonnette se déclanche sans qu’on l’actionne.
Merci de votre réponse
Bonsoir
Ce modèle est muni d’un voyant lumineux prévu pour qu’on le repère dans le noir.
Pas pour qu’il s’allume lorsqu’on appuie sur le bouton
Bonjour,
Je souhaite réaliser un éclairage extérieur piloté par deux va-et-vient Legrand-Plexo :
1) un avec témoin lumineux à l’intérieur du local pour connaître l’état de l’éclairage (allumé – éteint) ;
2) un avec voyant lumineux à l’extérieur du local pour le repérer dans l’obscurité.
Quel est, svp, dans ce cas le schéma de connexion ?
Merci et bravo pour la clarté de vos explications.
Cordialement.
Bon en fait, je vous ai mis les 2 solutions possibles.
J’ai mis les références en prenant du Plexo en saillie gris. Si ce n’est pas le cas, il faudra adapté
Le 1er cablage est plus traditionnel, donc à privilégier en cas de dépannage futur :
https://www.casimages.com/i/181107083131383215984759.jpg.html
Petite coquille sur mon schéma.
Je l’ai corrigé et refait le lien :
https://www.casimages.com/i/181107105427383215985869.jpg.html
Bonjour
Pour répondre correctement à votre question, il faudrait savoir si le fil de retour lampe se trouve côté va et vient extérieur ou intérieur ?
C’est plus simple si c’est à l’intérieur.
Pour ceux qui ont acheté le modèle interrupteur LEGRAND Dooxie avec voyant témoin n° 600×09 (blanc 600009 ou alu 600109), et pas celui avec voyant lumineux n° 600×11 (blanc 600011 ou alu 600111), alors je vous livre à toutes fins utiles les branchements que j’ai effectués pour que le témoin s’allume lorsque l’éclairage s’allume (j’ai un peu galéré pour trouver…) : Phase sur la borne L, Retour de l’éclairage sur la borne 1. Cet interrupteur est équipé de 2 petits fils noirs qui permettent de gérer le voyant témoin : brancher l’un des fils noir sur la borne 1, l’autre doit être branché sur le Neutre (avec un domino par exemple).
Merci Carminas,
Mais je n’ai pas « accès » à la référence du voyant !
En effet, l’interrupteur Legrand Mosaic est vendu voyant inclus.
Je vais voir en magasin s’il y a un autre type d’interrupteur avec un voyant « témoin ».
C’est quand même un peu sournois comme montage ! Habituellement il suffit de brancher dans l’interrupteur le voyant en série avec le luminaire pour en faire un « voyant » et en parallèle pour en faire un « témoin » mais la, rien à faire ! Pourquoi faire simple quand on peut faire compliqué ? !
Bonsoir
Le voyant se démonte en passant une lame de tournevis dessous.
Vous devriez pouvoir lire la référence
Bonjour,
J’ai acheté des interrupteurs à voyant Legrand Mosaic (réf 0 996 13) et ce voyant fonctionne lorsque le lumière est éteinte, ce qui ne m’interresse pas. Je désire un voyant « de fonctionnement « . Classiquement, en connectant correctement fils et voyant, on arrive à obtenir le fonctionnement désiré. Là, rien à faire ! Avez-vous une solution connue à me proposer ? (je précise que j’ai bien amené un fil bleu à l’interrupteur)
Bonjour
Vous n’avez pas acheté la bonne référence.
Il s’agit d’un voyant lumineux pour se repérer dans le noir et pas un voyant témoin.
Votre référence de voyant actuel doit être 0 676 86 (à vérifier, c’est gravé sur le voyant).
Si vous faites un montage en va et vient, il faudrait le voyant 0 676 88 en câblage phase distribuée ou 0 676 85 en câblage traditionnel (mais ce dernier ne fonctionne que sur le va et vient placé côté retour lampe)
Si c’est un montage en interrupteur simple, l’une ou l’autre des 2 références conviennent, mais le 0 676 88 est plus logique.
à priori , site en stand-by (pas de réponses…) ???
@Pierre Julia : si NI le voyant NI la sonnette ne fonctionnent c’est : soit, que l’un des deux 2 fils reliant le bouton poussoir au transfo/à la sonnette, sont déconnectés quelque part, soit que le transfo lui même de votre sonnette n’est plus alimenté : il faut contrôler la tension aux bornes d’entrée (220/230 v) et de sortie (8 à 12 v) du transfo, et vérifier au tableau le disjoncteur qui alimente le transfo (souvent 2A) .
pour avoir moi même un bouton poussoir avec exactement ce même voyant , je peux vous assurer que la sonnette devrait fonctionner même si le voyant est grillé ou débroché ! ne cherchez donc pas du côté du voyant seul ;
au pire : le mécanisme de votre bouton poussoir est complètement défectueux/oxydé au point que plus aucun contact ne se fait plus à l’intérieur du boitier (ni avec le voyant, ni avec la sonnette) ;
le voyant est débrochable, contrôlez-le pour affiner votre diagnostic…
tenez nous au…jus !
Bonjour,
j’ai une sonnette à l’extérieur de ma maison (normal me direz-vous !), mais depuis quelque temps elle ne fonctionne plus. L’interrupteur dispose d’un voyant lumineux (Legrand 8-12 V~ 15mA ref. : 7758 99 ou 694 99).
Le voyant ne s’allume plus non plus.
J’aurai aimé savoir s’il fallait changer ce voyant ou si le problème peut venir d’ailleurs.
Merci de votre aide.
Cordialement,
Pierre
Bonjour, merci pour votre blog !
Je voulais évoquer le cas d’un interrupteur à voyant (veilleuse permanente) pour sonnette basse tension ; le module interrupteur plexo pour sonnette de legrand est livré avec une ampoule voyant 12V ; vous dites ci dessus que le voyant est en parrallèle avec l’interrupteur , si je comprends bien, ça signifie que lorsque le courant ne passe pas par l’interrupteur (en faisant donc sonner ma sonnette), il passe par le voyant ? Mais alors , le voyant lorsqu’il est allumé (càd en permanence sauf quand on appuie sur le pousoir) ne se retrouve-t-il pas EN SERIE avec ma sonnette et dans ce cas je ne comprends pas qu’elle ne sonne pas ? ou alors le très faible courant qui traverse la sonnette pour alimenter la veilleuse ne suffit-il pas pour la mettre en branle ?
En fait (pour être plus clair encore) je ne comprends pas pourquoi il ne faut QUE 2 fils pour cet interrupteur poussoir à veilleuse , comme un interrupteur NORMAL sans veilleuse !
Merci pour vos éclaircissements !
Oui effectivement, vous n’avez jamais l’allumage du voyant que vous désirez. Le plus terrible, aucun grossiste, ni aucun détaillant n’est fichu de vous expliquer comment le brancher. La solution la plus simple, ne plus acheter d’interrupteur LEGRAND.
Bonjour,
J’ai branché un interrupteur à voyant lumineux LEGRAND (l’interrupteur est visible dans le noir) pour commander un projecteur LED.
Tout fonctionne correctement sauf que lorsque le projecteur est éteint il reste une tension résiduelle qui fait que le projecteur reste faiblement éclairé : comme une boitier d’issue de secours.
Quelqu’un a-t-il une solution pour résoudre ce désagrément.
Merci d’avance.
Bonsoir,
j’ai acheté un va et vient lumineux Neptune.
Quand je branche l’interrupteur et le témoin, mon ampoule (LED) clignote, et lorsque j’appuie sur l’interrupteur, mon ampoule s’allume complètement.
Il n’y a pas de borne de neutre sur l’interrupteur.
Avez-vous une idée ?
Merci
Bonsoir
Comment avez vous raccordé le voyant ?
Voulez vous un voyant témoin qui s’allume en même temps que la lampe (et auquel cas il vous faudra un neutre) ?
Ou un voyant lumineux pour répérer la commande dans le noir ?
Bonsoir
Il vous faut le neutre (fil bleu) que vous brancherez sur N.
Ensuite, pour brancher le orange et le rouge, tout dépend de la référence du voyant, mais ce ne sera pas le plus compliqué
Bonjour à tous, je souhaiterais installer un interrupteur lumineux celiane LEGRAND et que celui ci soit allumé lorsque ma lumière extérieur est allumée, actuellement j’ai deux fils un orange connecté sur 1 et le rouge sur la phase. Que dois je faire pour cela. Merci d’avance pour votre aide. Mon interrupteur a un N un 1 un L et un 2.
Bonjour, moi j’ai un soucis qui me rend fou…j’ai réaliser un va et vient avec interrupteur à témoin lumineux celiane de Legrand, avec la bonne led et tout mais lorsque j’allume la lumière,ma lampe témoin s’allume et quand j’éteint ma lampe témoin diminue mais ne s’éteint pas totalement…comment faire SVP ?? c’est très urgent !! merci à vous pour votre aide (pour info je suis de Belgique) en 230V et non en 400 comme en france !! donc même quand j’éteint il reste toujours un peu de courant sur la phase…très minime certe,mais gênant si on a des LEDS car elle restent allumées apparement !!!
https://www.laboutiquedetoni.com/blog/2017/04/fonctionnement-et-cablage-du-voyant-lumineux/
tout est une question d’impédance
bien à vous
Bonjour, ici j’ai le même soucis. Vous avez trouvé une solution ?
Merci.
Bonjour, j’ai le même pb, avez vous trouvé une solution ?
Bonjour,
Moi c’est tout le contraire de Josselin, j’essaie d’installer un interrupteur va et vient lumineux Legrand céliane, je voudrais que le voyant soit allumé lorsque la lumière de ma cage d’escalier est allumé et c’est tout l’inverse.
J’ai 4 fils 2 oranges branché sur le 1 et le 2, un marron branché sur le L et un bleu branché sur le N.
Merci d’avance pour votre aide.
Bonjour
Je suppose que c’est un montage en va et vient.
Il faut que vous soyez sur le va et vient placé côté retour lampe.
Il faut que vous ayez la bonne référence de voyant (0 676 85 ou 0 676 65 pour l’ancienne référence)
il faut un inter sans neutre
Bonjour !
Nous essayons désespérément d’installer un voyant témoin Legrand de la série Niloe.
Objectif : que la voyant soit allumer quand la lumière extérieure est allumé.
L’effet obtenu jusqu’à présent est tout l’inverse, le voyant est allumé quand la lumière est éteinte (alors que nous avons bien fait attention de ne pas choisir un voyant lumineux).
J’ai vu partout des schéma avec 3 fils, mais mon installation n’en comporte que 2.
Commence faut il faire pour réussir le branchement ?
Il n’y a pas d’explications plus claires que le schéma de branchement proposé dans cet article. Pour que l’interrupteur à témoin lumineux fonctionne correctement, il faut que le neutre de la lampe commandée arrive au niveau de l’interrupteur , et qu’il soit câblé comme sur le schéma.
Bonjour,
J’ai le même problèm0e que vous. quelle a été la solution ? Mercid e votre aide.
Pierre
Bonjour !
Cela fait plusieurs années que j’essaie de trouver une solution à mon problème de voyant lumineux. En effet, tout fonctionnait correctement jusqu’au jour où j’ai voulu remplacer les lampes incandescentes par des ampoules à LED… Tous les inter, qu’ils soient de simples poussoirs ou des va-et-vient me font une belle petite décharge lorsque j’éteins, un Clac type court-circuit, plus je vais doucement pour actionner l’inter et plus le bruit est impressionnant, on croit se faire électrocuter à chaque fois… J’avais pensé que les voyants « spécial led » de Legrand reference 676 66 allaient corriger le problème mais c’est la même chose….
Avant de trouver la meilleure solution pour mon pb (je suis prêt à changer mes inters, mes voyants, mon cablage, retirer des fils…) est-ce que vous avez déjà rencontré ce problème ?
Merci d’avance
oui c’est logique pareil avec les miens !! faut appuyer d’un coup sec, pas doucement sinon ça fait du bruit bizzare de faux contact
Bonjour,
Un électricien m’a installé un interrupteur pour allumer et éteindre une petite vmc. J’ai essayé de remplacer cet inter par un autre à témoin lumineux mais je n’arrive pas à le câbler. Seuls 2 fils arrivent au boîtier, j’imagine que c’est la phase qui est interrompue. L’inter à voyant que j’ai acheté comporte 6 bornes :L1/L2 et X1,2,3 et 4. 2 petits câbles alimentant le voyant sont branchés sur X1 et X2…quand je branche mes 2 câbles sur ces mêmes bornes, le voyant s’allume mais pas la vmc…
Que faire ? Merci d’avance !!!
Bonsoir
Si vous voulez que le voyant s’allume en même temps que la VMC, il faut obligatoirement le raccorder au neutre.
Ce n’est donc possible qui si le neutre transite par votre inter, ou si vous tirer un fil de neutre jusqu’à celui-ci.
Bonjour.
J’ai voulu changer mon interrupteur Arnould simple par un interrupteur avec témoin lumineux pour commander et voir de l’intérieur si les deux lampes extérieures qu’il commande sont allumées. J’ai respecté votre schéma sauf que dans mon installation pas de neutre… Je me suis donc « repiquée » en neutre sur le neutre qui ne faisait que « passer » sur l’interrupteur du dessus !
Et là seule une de mes deux lampes fonctionne pas l’autre (?!) et une autre lampe extérieure, dépendant d’un autre interrupteur a deux mètres de là s’allume en continu alors qu’elle fonctionne normalement avec un détecteur de mouvement (?!)
Bref, je ne vois pas d’où vient l’erreur… Ne peut on pas utiliser n’importe quel neutre… pourquoi tous ces dysfonctionnements subits??
Désolée mais du mal à faire court… J’y comprends plus rien !!!
Il te faut utiliser le neutre de la lampe concernée. Donc, « ramener » ce (ton) neutre aux bornes du voyant. C’est tout.
