Alimentation électrique enterrée: exemple d’un branchement de type 2
C’est un sujet qui revient sur la table régulièrement et qui pose souci à bon nombre d’entre vous: l’installation d’une alimentation électrique enterrée.
Cette inquiétude est légitime! Un mauvais dimensionnement d’une gaine enterrée ou encore un oubli de regard de visite et le tirage du cable peut s’avérer très compliqué.
Voici donc une petite etude de cas qui, je l’espère, pourra vous aider.
Note: dans cet article, je ne parlerai pas de longueur et de dimensionnement de cable électrique. Il s’agit uniquement de connaître l’usage et les normes pour pouvoir installer les réservations qui permettront de passer ce câble facilement.
Exemple d’alimentation électrique enterrée:
Schéma de principe de l’alimentation électrique enterrée:
Voici dans un premier temps un plan simplifié que j’ai utilisé dans mon exemple.
Plan d’une Alimentation électrique enterrée pour un raccordement de type 2
Les informations techniques de cette alimentation électrique générale sont les suivantes:
- Il s’agit d’une alimentation électrique de type 2.
- La longueur sous terre est d’environ 110m.
- La tranchée tourne avec un angle à 90° après passage sous un chemin de passage de voitures.
- Le point de livraison se fait en limite de propriété du terrain.
- La gaine électrique longe le terrain et passe sous le chemin d’entrée pour atteindre l’endroit ou se situe l’ETEL (pour Espace Technique Electrique du Logement).
Un branchement de type 2?
J’ai parlé d’une alimentation électrique de type 2. C’est un abus de langage car il s’agit d’une Branchement électrique de type 2.
Pour rappel, ce type de pose d’alimentation électrique enterrée est effectué par l’électricien ou la personne en charge de la réalisation de l’installation électrique.
Ce n’est pas ERDF qui est en charge de la pose. En effet, la distance entre le point de livraison et l’arrivée au niveau du tableau électrique à l’intérieur de l’habitation est de plus de 30m.
Vous souhaitez en savoir plus à ce niveau? j’ai écris un article détaillé sur les types d’alimentations électriques principales pour les maisons individuelles: Branchement de type 1 et Branchement de type 2.
Les regards de visite:
Passons à la pratique maintenant en abordant la position des regards de visite.
Je parle de pratique, mais cela reste sur le papier puisque c’est un exemple (qui se rapproche d’une réalisation que j’ai pu faire sur un chantier).
Le regard de visite pour cette alimentation électrique enterrée à deux vocations:
- Faciliter le tirage de l’alimentation électrique.
- « Neutraliser l’angle de 90°.
Vu la distance à tirer, il faut installer des regards de visite tous les 30 mètres environ.
Le regard de visite est indispensable sur les grandes longueurs pour une Alimentation électrique enterrée
Il faut avant toute chose étudier le cheminement de la gaine électrique enterrée avant de vouloir respecter à tout prix cette distance.
Sur mon schema, la gaine longe la propriété sur environ 70 mètres.
Un premier regard est installé à mi-distance entre le point de livraison et le virage 90°.
Le premier regard est donc placé à environ 35 mètres.
Les regards de visites sont posés de manière à peu près équitable sur la distances pour aider au tirage du cable d’alimentation général
Un second regard est installé au niveau de l’angle droit, après la traversée du chemin.
Il reste ensuite 40 mètres environ à tirer en ligne droite.
Théoriquement dans cet exemple, il aurait fallu 3 points de tirage intermédiaires.
La pratique veut que 2 regards de visite suffisent.
La gaine électrique enterrée:
Les informations que je vous donne dans ce chapitre reprennent celles que j’ai déjà données dans un article d’information sur la gaine électrique enterrée.
Profondeur d’installation:
La gaine (ou fourreau) utilisée pour protéger le cable d’alimentation électrique est enterrée à une profondeur minimale de 50cm.
Au niveau du chemin d’entrée, la profondeur est plus importante: 85cm.
La gaine électrique est enterrée au minimum à 50 cm de profondeur, avec un minimum de 85 cm à l’endroit du cheminement des véhicules
Cette différence de profondeur permet de protéger l’alimentation enterrée d’un éventuel tassement dû à la circulation des véhicules.
Type de gaine:

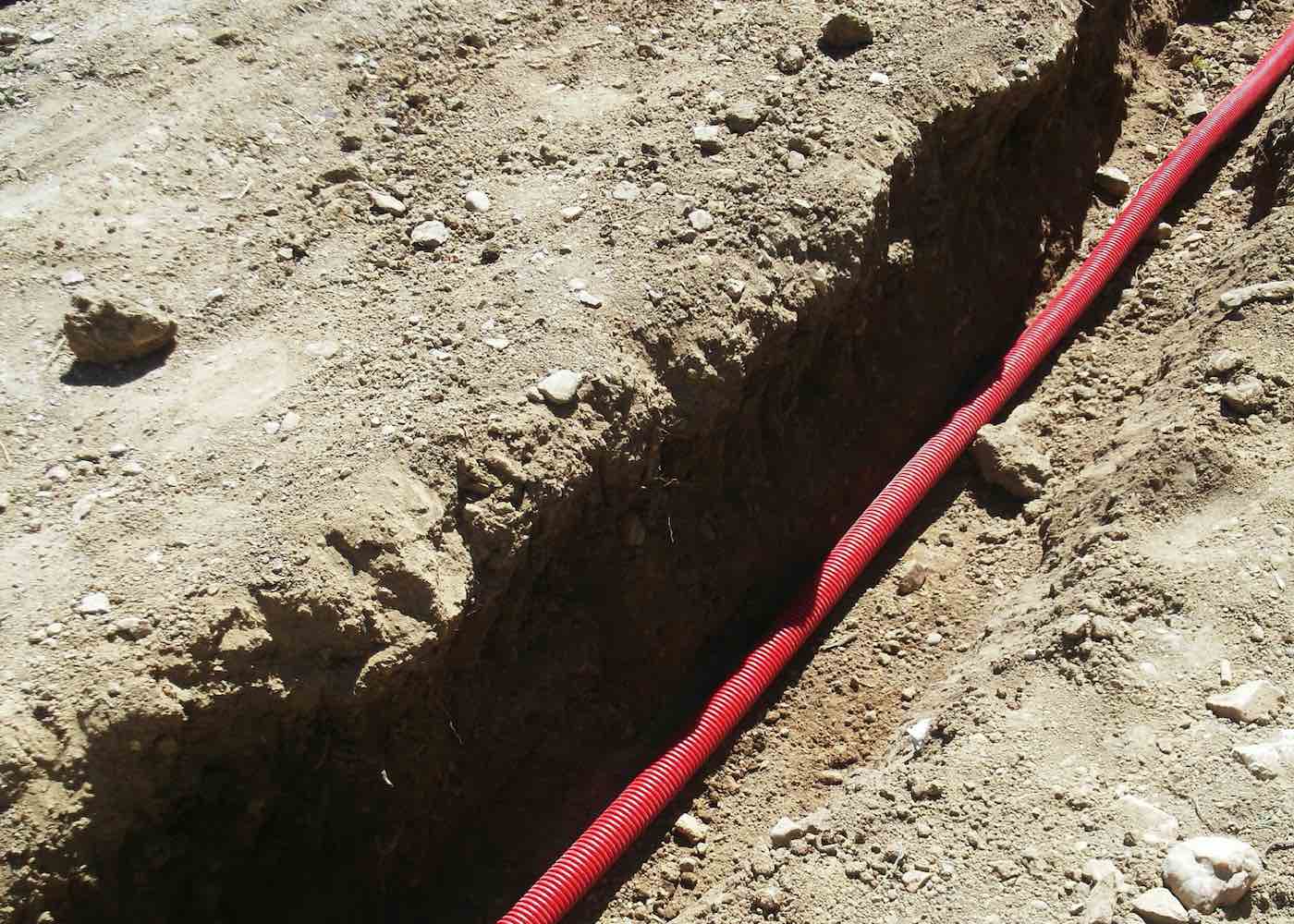

Pour l’installation d’une gaine électrique enterrée, on utilise généralement une gaine électrique rouge.
Il s’agit d’une gaine dite TPC pour « Tube de Protection de Cable ».
Mais la couleur de la gaine électrique rouge pour l’alimentation électrique enterrée n’est pas obligatoire.
C’est le grillage avertisseur au dessus de la gaine qui doit être rouge impérativement.
Enfouissement de la gaine:
Lors du remblaiement , il faut bien faire attention que la gaine serpente un minimum.
Si la gaine fait des « S » en permanence, le tirage du cable dans la gaine électrique enterrée sera forcément plus difficile.
Conclusion:
L’exemple que je vous ai proposé dans cet article est assez simple puisqu’il y a deux longueurs sur des lignes droites.
Si la circulation de l’alimentation électrique enterrée est plus complexe, il faut avoir recours à un nombre de points de tirage plus important.
Ces derniers sont essentiels et permettent de réellement faciliter le tirage du cable électrique.
Enfin comme je l’ai signalé, le remblaiement a aussi un rôle important. Une tranchée bien rebouchée associée à de bons accessoires de tirage de fil électrique facilitera la pose de l’alimentation électrique enterrée.
bonjour je suis sur un projet piscine est t’il possible d’enterrer le câble électrique qui va du compteur maison au local technique dans la tranché du drain agricole d’évacuation d’eau de pluie, merci pour votre réponse
Bonjour,
j’ai 70 m de cable a tirer. Le regard se situera a environ 40 mldu coffret electrique edf. Dois je passer le cable en une seule partie, ou puis-je le faire en 2 morceaux et le reccorder avec un conncteur spécial dans le regard, ce qui m’arrangerai puisque j’ai déjà les 2 longueurs.
Le cable est du 35²et servira a alimenter la maison?
Si c’est possible, quel type de connecteur dois-je acheter ?
Merci
Bonjour
Même si pas idéal c’est possible.
Pour le raccordement, regardez du côté des « trousses coulées », encore appelée « sous-marin » à cause de leur forme
Bonjour
J’ai un cas un peu particulier
J’ai un talus de 3 mètre de haut derrière la maison.
Je compte réaliser un mur de soutènement qui par de mon portail jusqu’ à l’arrière de la maison. Il ya environ 30 ml.
J’envisage de mettre la gaine tpc dernière ce mur a 50-60 cm de larase supérieure du mur et mettre un regard a 2,80 m de hauteur. A partir du regard je voudrais faire passer le câble dans le faux plafond jusqu’à l’ETEL.
Est ce que cela pose soucis ?
Bonjour
Si raccordement type 2 : pas de soucis
Si raccordement type 1 : interdit de passer en faux plafond le câble d’arrivée qui est dans ce cas de la responsabilité d’ENEDIS
merci carminas
bonjour,
nous avons posé notre question sur le forum construire mais nous n’avons pas eu de réponse claire
nous la reposons donc ici pour être surs de ce que nous devons faire
nous avons fait notre installation éléctrique nous même et le consuel va surement tout vérifier
« nous avons un branchement de type 2 à environ 70 mètres de la maison
nous sommes en train de démarrer la tranchée
il n’y a pas d’angle entre le compteur et la maison.
la norme oblige t-elle a faire des regards ?
nous mettrons le fil electrique dans la gaine avant de mettre le tout dans la tranchée, nous n’aurons donc pas besoin de le tirer.
merci de votre aide. »
nous ne voulons pas faire de regards si la norme ne nous y oblige pas car ils vont se retrouver dans le jardin et c’est pas top…
Bonjour
A ma connaissance, dans la NF C15-100, rien n’oblige à mettre des regards.
C’est plus un aspect pratique pour faciliter le tirage des câbles dans la gaine (et encore il vaut mieux le faire avant) ou en ajouter d’autres ultérieurement (éclairage, asservissement H/C, téléinfo…)
De toute façon le consuel n’ira jamais vérifier ce genre de choses. Il se focalise sur les points essentiels de sécurité.
Ceci dit un regard, c’est juste une petite plaque de béton au raz du sol. On pose un pot de fleur dessus et esthétiquement on n’en parle plus.
Bonjour,
je vous espose mon probléme. Enedis me propose un branchement de type 1 alors que je pense qu’il est de type 2.
Voici les caractéristiques du contrat qu’il me propose :
Alimentation de 2 lots dune puissance estimée de 240 kva.
Solutions techniques : TRavaux domaine public (MOA enedis)
A : raccordement dans emergence.
A – B : pose de 10 m de câble 150²AL en domaine public.
B : Pose d’un coffret type CGV équipe fausse coupure 240²
Travaux domaine privé :
B : raccordement dans émergence
B -C : Pose de 60 m de câble 150² AL en domaine privé avec convention de passage.
C : Pose d’un coffret type CGV équipe fausse coupure 240² de module de branchement fusibles.
Je ne suis pas connaisseur en la matière mais je préférerais que mon terrassier fasse les tranchées pour passer les fourreaux mais c’est un refus de leur part. Pourquoi?
Pourquoi ne peuvent il pas poser les 2 coffrets en limite de propriété étant donné qu’il y a plus de 30 m?
Je voulais poster le plan du cablâge sur le terrain pour que ce soit plus compréhensible mais ce n’est pas possible.
Merci d’avance pour vos réponses.
Romain
Cette intervention est estimée à 7000 € mais un devis va être réalisé.
Bonjour,
Article intéressant, merci du partage.
Je viens de voir avec un prestataire électrique (deleguation de service EDF) pour une modification de un Boitier électrique arrivant jusqu’à ma maison. Ils m’ont dis qu’ à 35 mètres entre le boitier extérieur et l’Etel, il ne pouvait pas le faire car le sectionneur ne pouvait pas être à plus de 30 métres de cable du boitier extérieur. Je remarque que sur vos schémas on dépasse largement les dimensions préconisées…Du coup ça me met un doute, qu’en dites-vous ?
Bonjour
Ce qui vous a été dit est vrai dans le cas d’un raccordement type 1 (compteur et disjoncteur dans le logement et câble posé par ENEDIS) qui n’est possible que jusqu’à 30m.
Au delà, vous serez dans le cas d’un raccordement type 2 avec compteur et disjoncteur en limite de propriété avec le câble passé par vos soins.
Et dans ce contexte, vous pouvez avoir beaucoup plus de 30m et les longueurs évoquées ci-dessus ont un vrai sens.
comment créer un neutre artificiel
Bonjour,
Qu’en est-il de l’arrivée de ces réseaux souterrains dans la maison en terme d’étanchéité. Je me permets de poser cette question, parce que dans ma maison (de 1984), l’arrivée électrique (idem pour le téléphone) se fait en souterrain (-1m) dans une cave semi-enterrée (le tableau électrique est dans la cave, à la verticale de l’arrivée du câble)
Le terrain étant en pente, et l’arrivée venant du haut et entrant par le mur amont de la maison, il y a de l’eau qui entre dans la cave le long du câble d’arrivée. L’ancien propriétaire à bouché au béton, ce qui n’est pas totalement étanche. Et surtout, cela me pose un vrai souci dans le cadre de l’arrivée prochaine (on croise les doigts) de la fibre optique, l’entrée du fourreau téléphonique étant bouché de la même façon « en dur ».
Quel est donc l’état de l’art pour réaliser l’étanchéité d’une telle arrivée souterraine sans insulter l’avenir (typiquement dans le cas du besoin de tirer la fibre dans le fourreau téléphonique).
Merci d’avance pour la réponse.
Bonsoir
Du 40 est trop petit pour de telles sections, voire même 63.
Dans l’idéal 90, à défaut 75.
Merci pour ces précisions.
Bonjour.
Merci pour cet article très intéressant.
A moins d’avoir raté ce détail, je n’ai pas vu le diamètre de la gaine TPC utilisée.
40, 63 ou 90 mm ?
J’imagine que cela dépend de la distance, du nombre de virage et autres précisions.
Même si je pense que la gaine de 40 mm est très rarement utilisée voir jamais pour l’alimentation générale de la maison.
Merci d’avance pour la réponse.
Charlie
Bonjour, c’est a l’électricien de s’occuper de faire les tranchées, poser les regards et la gaine ? ou un terassier et l’élec vient « juste » pour tirer le cable ?
Merci
Bonjour,
C’est au maçon en général de s’occuper de faire les tranchées, l’électricien n’est pas équipé pour.
Cordialement
